 机床操作过程中如何显示报警信息?报警信息显示操作说明

在机床操作过程中,有时画面下部会出现闪烁的ALM报警提示,这时,操作者可调出报警信息显示画面查阅报警的原因(报警号和简单的说明)。

(1)报警信息显示操作说明。

1)按功能键MESSAGE进入报警画面。

2)若进入的不是报警画面,则按下部的[报警]软键。

(2)报警信息的清除 一般情况下,在排除了报警信息提示的故障后,可以按复位键RESET恢复正常。特殊情况下必须关机重启数控系统

(3)报警信息显示操作示例 下面以创建一个已经存在于系统存储器中的程序号报警为例,演示报警信息显示操作,如图3-103所示。

1)按下编辑方式键,按下功能键PROG,按下[列表]软键,进入程序目录画面。

2)在输入缓冲区键入O0098(列表中可看到这个程序)。

3)按下插入键INSERT,画面跳转至当前程序,并出现闪烁的ALM报警提示。

4)按功能键MESSAGE显示报警信息(报警信息:073程序号已使用)。(www.daowen.com)

5)按下复位键RESET消除报警(注意这时不存在故障排除)。

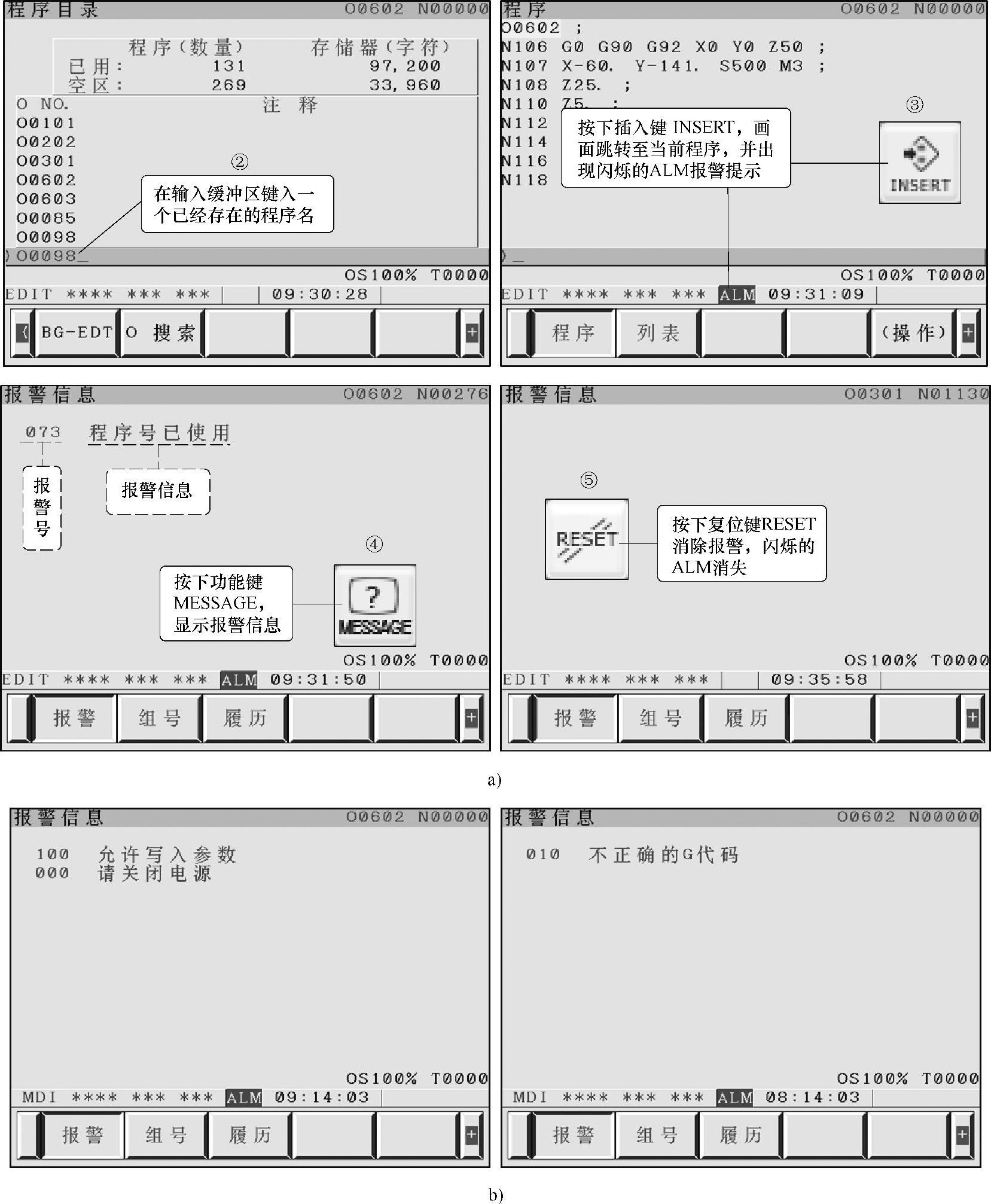

图3-103 报警信息显示操作示例

a)报警信息显示操作步骤 b)报警信息显示画面

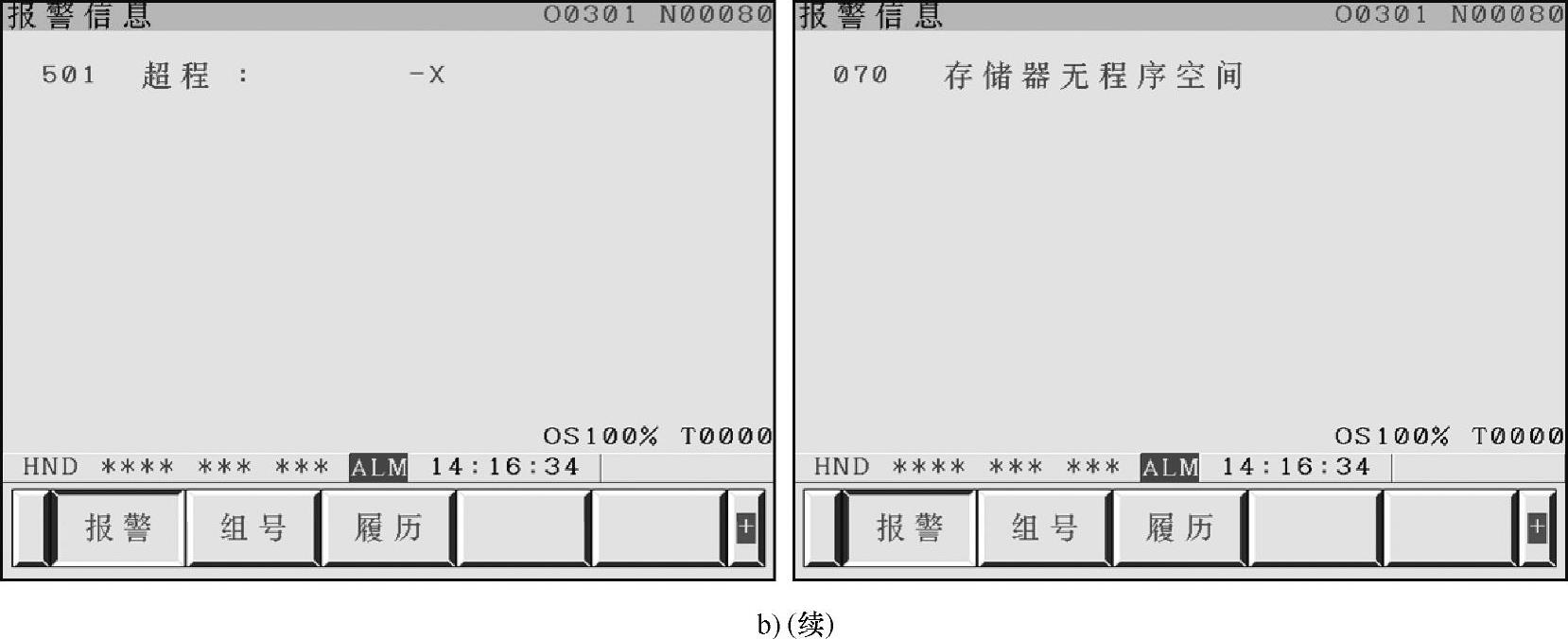

图3-103 报警信息显示操作示例(续)

b)报警信息显示画面

说明:数控机床的报警信息较多,具体的报警号和对应的详细解释可参阅厂家提供的操作说明书或维修说明书。另外,参数3111#7的NPA决定出现报警时是否自动切换至报警信息画面,图3-103a是按NPA=1(不自动切换)进行说明的,前面某些操作是按NPA=0(自动切换)进行说明的。
