如何显示和设定系统参数呢

时间:2023-06-17 理论教育 版权反馈
【摘要】:图3-97 参数3216设置为10的操作步骤将简体汉语显示界面设置为英语显示界面的操作示例。简体汉语显示界面的设置是参数3190第6位CH2设置为1,若将CH2设置为0,则进入英语显示界面。6)按下右光标移动键定位光标至参数3190的第6位上。7)按下[OFF∶0]软键将3190#6置1,自动跳转至报警信息画面,参数000显示该参数设置必须系统重启才能生效。

如何显示和设定系统参数呢

显示和设定参数的操作步骤如下:

1)按下MDI方式键,按键指示灯亮,MDI方式有效。

2)按图3-93所示的方法将参数写入设置为1,以允许参数写入。注意,此时画面下部闪烁的ALM报警可以看成是参数写入方式的提示,同时提醒修改完参数后必须将参数写入重新设置为0,防止误操作修改了参数。

3)按下功能键SYSTEM,默认进入的是系统参数画面,否则,按[参数]软键即可,如图3-96a所示。

4)按[(操作)]软键进入参数设定操作画面(键入参数号系统也会自动进入操作画面),可以看到下部软键的变化,如图3-96b。按光标移动键可将光标定位至参数的“位”上,如SEQ位。

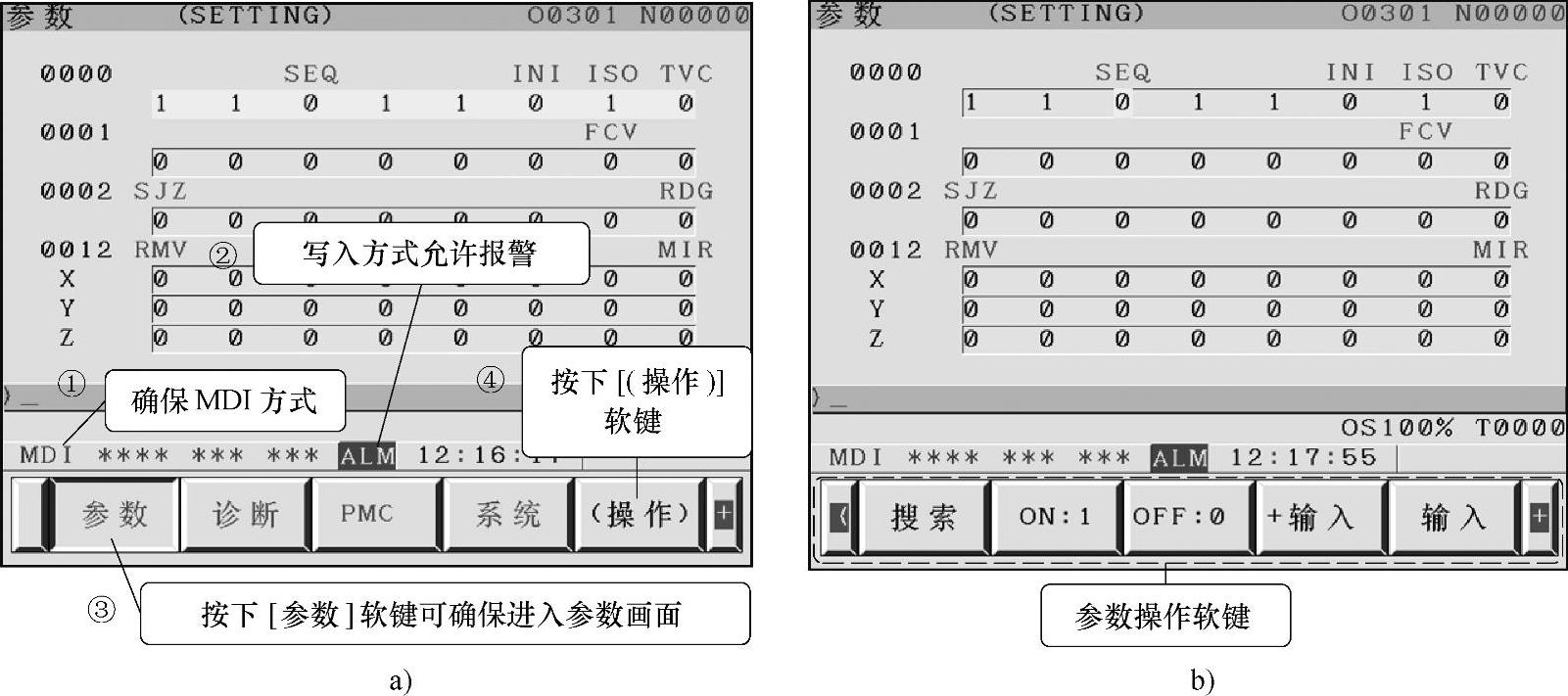

图3-96 参数显示和设定画面

a)系统参数画面 b)参数设定操作画面

参数设定操作画面下部操作软键的说明:

①[搜索]软键:用于搜索输入缓冲区键入的参数号所对应的参数。

②[ON:1]和[OFF:0]软键:用于位参数的置1或置0。

③[+输入]软键:用于将输入缓冲区键入的数值与光标所在位置处的数值相加存入光标所在处。

④[输入]软键:用于将输入缓冲区键入的数值直接替代输入光标所在位置处。

5)参数设定和修改的方法

参数的设定与修改可用参数设定画面下的操作软键,配合翻页键978-7-111-42036-1-Chapter03-153.jpg978-7-111-42036-1-Chapter03-154.jpg,以及光标移动键978-7-111-42036-1-Chapter03-155.jpg978-7-111-42036-1-Chapter03-156.jpg978-7-111-42036-1-Chapter03-157.jpg978-7-111-42036-1-Chapter03-158.jpg进行。

[搜索]软键是快速定位具体参数的方法,翻页键978-7-111-42036-1-Chapter03-159.jpg978-7-111-42036-1-Chapter03-160.jpg可逐页查找,光标移动键978-7-111-42036-1-Chapter03-161.jpg978-7-111-42036-1-Chapter03-162.jpg可逐个参数查找,光标移动键978-7-111-42036-1-Chapter03-163.jpg978-7-111-42036-1-Chapter03-164.jpg可逐位定位。

6)修改参数后,按图3-93所示的方法将参数写入设置为0,以禁止参数修改。若出现按下RESET键无法解除报警的情况,可按下功能键MESSAGE查询,如报警信息显示“000请关闭电源”表示000号报警信息,这时必须关闭电源重新启动系统,设置的参数才能生效。

注意:

1)FANUC0i系列数控系统各个参数的作用可参见FANUC 0i-C参数说明书(B-64120CM/01)。

2)如果参数表中指出可以在“SETTING”画面输入时,则说明这些参数可在设定(SETTING)画面上进行设定。在设定画面上设定这些参数时不需将参数写入设置为1。

以参数3216设置为10为例,其操作步骤如图3-97所示。(www.daowen.com)

1)按下MDI方式键。

2)按图3-93所示的方法将参数写入设置为1,以允许参数修改。

3)按下功能键SYSTEM进入参数设定画面。必要时按下[参数]软键。

4)按下[(操作)]软键,进入参数操作画面(注:在输入缓冲区键入数值也能自动切换至操作画面)。

5)在输入缓冲区键入参数3216,按下[搜索]软键,光标定位在参数3216处。

6)在输入缓冲区键入10,按下[输入]软键,完成设置。

7)按功能键OFS/SET返回设定画面,将参数写入设置为0,返回参数禁止写入状态。

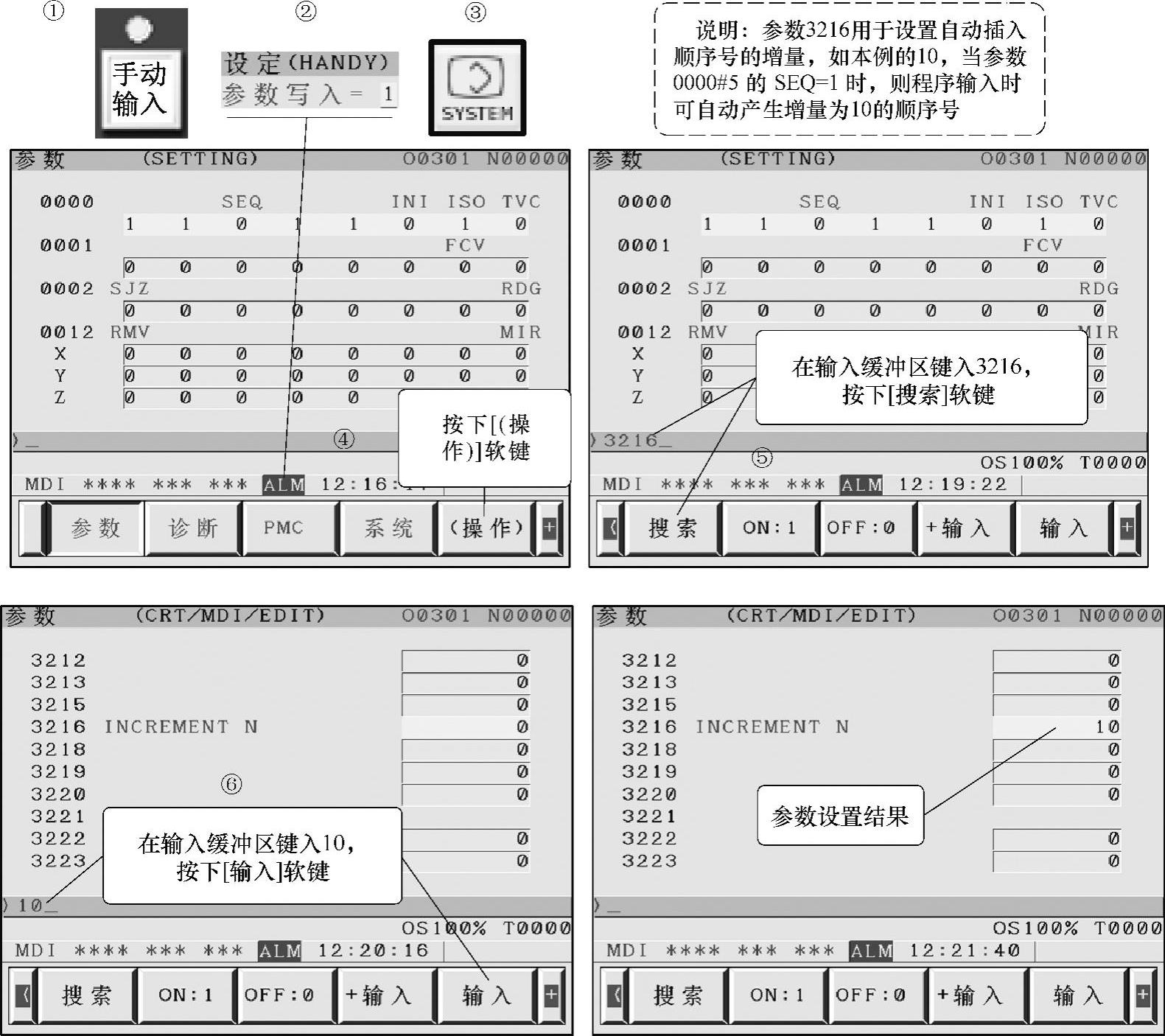

图3-97 参数3216设置为10的操作步骤

将简体汉语显示界面设置为英语显示界面的操作示例。简体汉语显示界面的设置是参数3190第6位CH2设置为1,若将CH2设置为0,则进入英语显示界面。其操作图解如图3-98a所示,操作步骤如下:

1)~4)执行图3-97中的第1)~4)步。

5)在输入缓冲区键入参数3190,按下[搜索]软键,光标定位在参数3190处。

6)按下右光标移动键定位光标至参数3190的第6位上。

7)按下[OFF∶0]软键将3190#6置1,自动跳转至报警信息画面,参数000显示该参数设置必须系统重启才能生效。

8)按功能键OFS/SET返回设定画面,将参数写入设置为0,返回参数禁止写入状态。

设置完成后重启系统,可以看到画面显示为英语,图3-98b列举了两幅英语画面供参考。

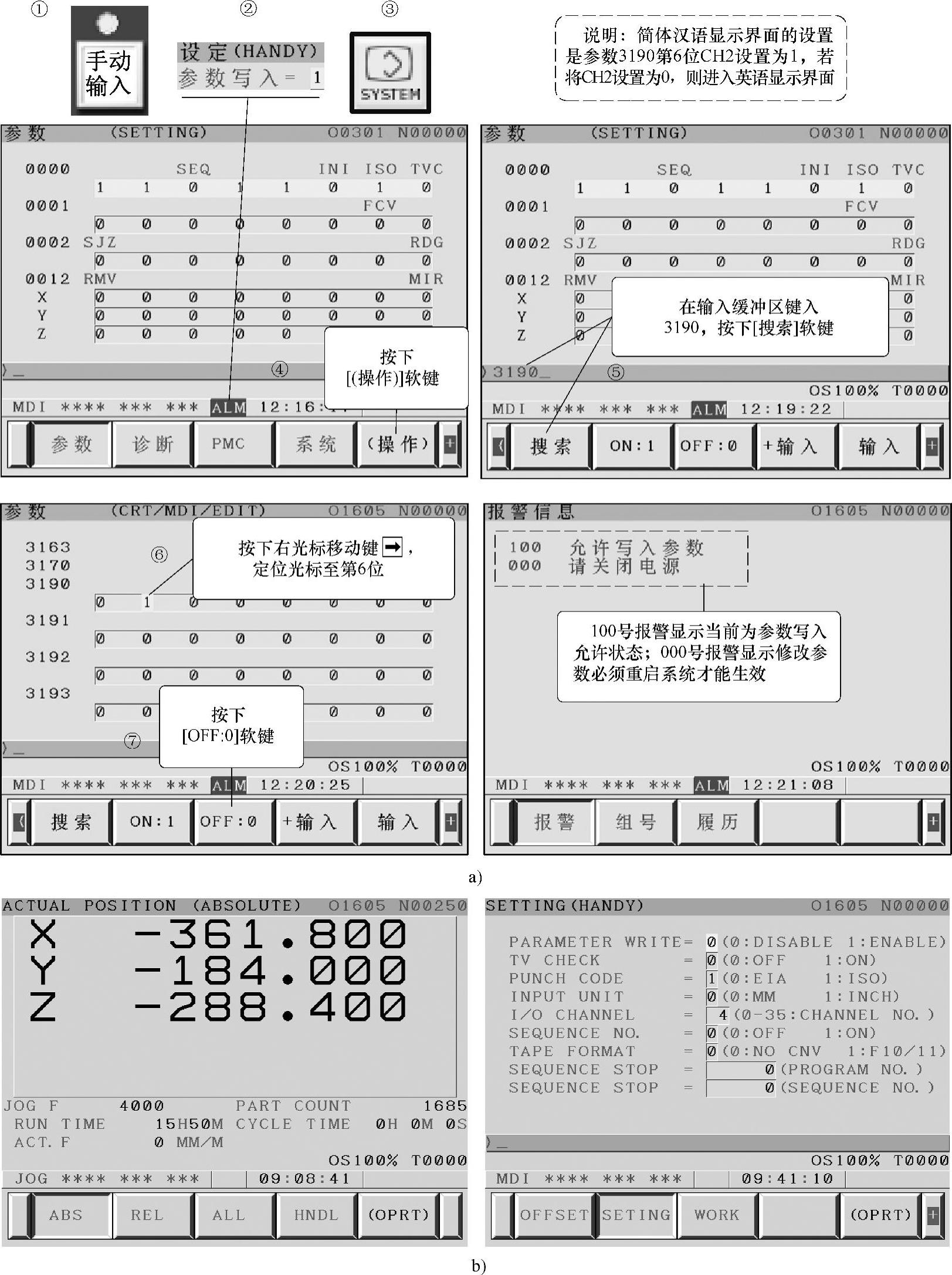

图3-98 简体汉语修改为英语的参数设置

a)设置操作 b)英语显示界面示例
