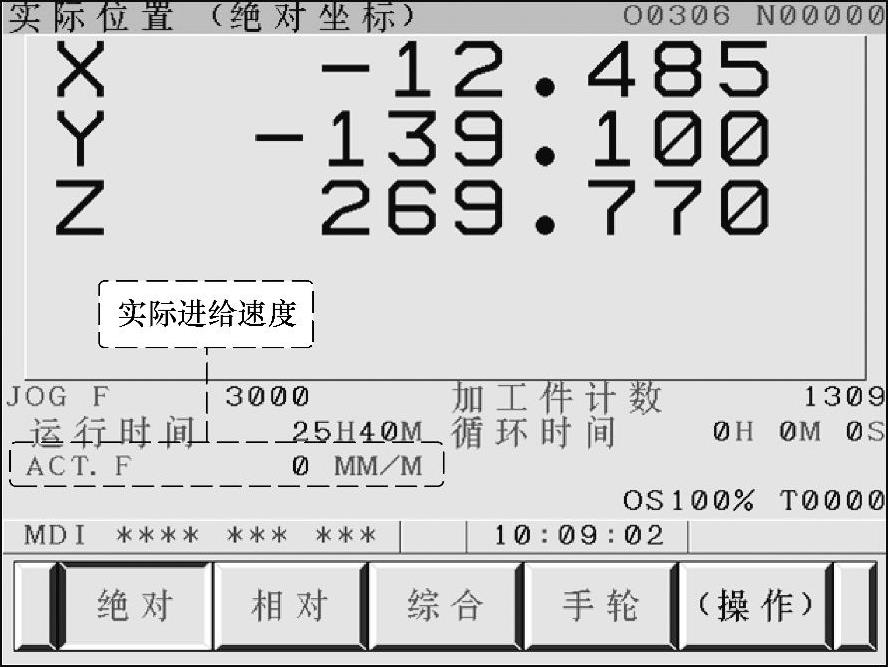

1.实际进给速度显示（见图3-71）

图3-71 实际进给速度

1）参数3105#0（DPF=1）在位置画面和程序检查画面上显示实际的进给速度。

2）实际进给速度值是各坐标轴移动方向的进给分速度的矢量合成，即

式中 F_X、F_Y和F_Z——各轴进给方向的切削进给分速度或快速移动分速度；

F_act——实际进给速度。

2.运行时间和零件数显示

在图3-71所示画面中，还显示了以下信息：

1）加工件计数：表示已加工的零件数。每当M02、M30或由参数6710指定的M代码被执行时，数量就加1。(www.daowen.com)

2）运行时间：表示自动运行期间的全部运转时间，但不包括停止和进给暂停时间。

3）循环时间：表示一次自动运行的运转时间，但不包括停止和进给暂停时间。当在复位状态执行循环启动时，它被自动预置为0。切断电源时它也被预置为0。

3.运行监视画面的显示

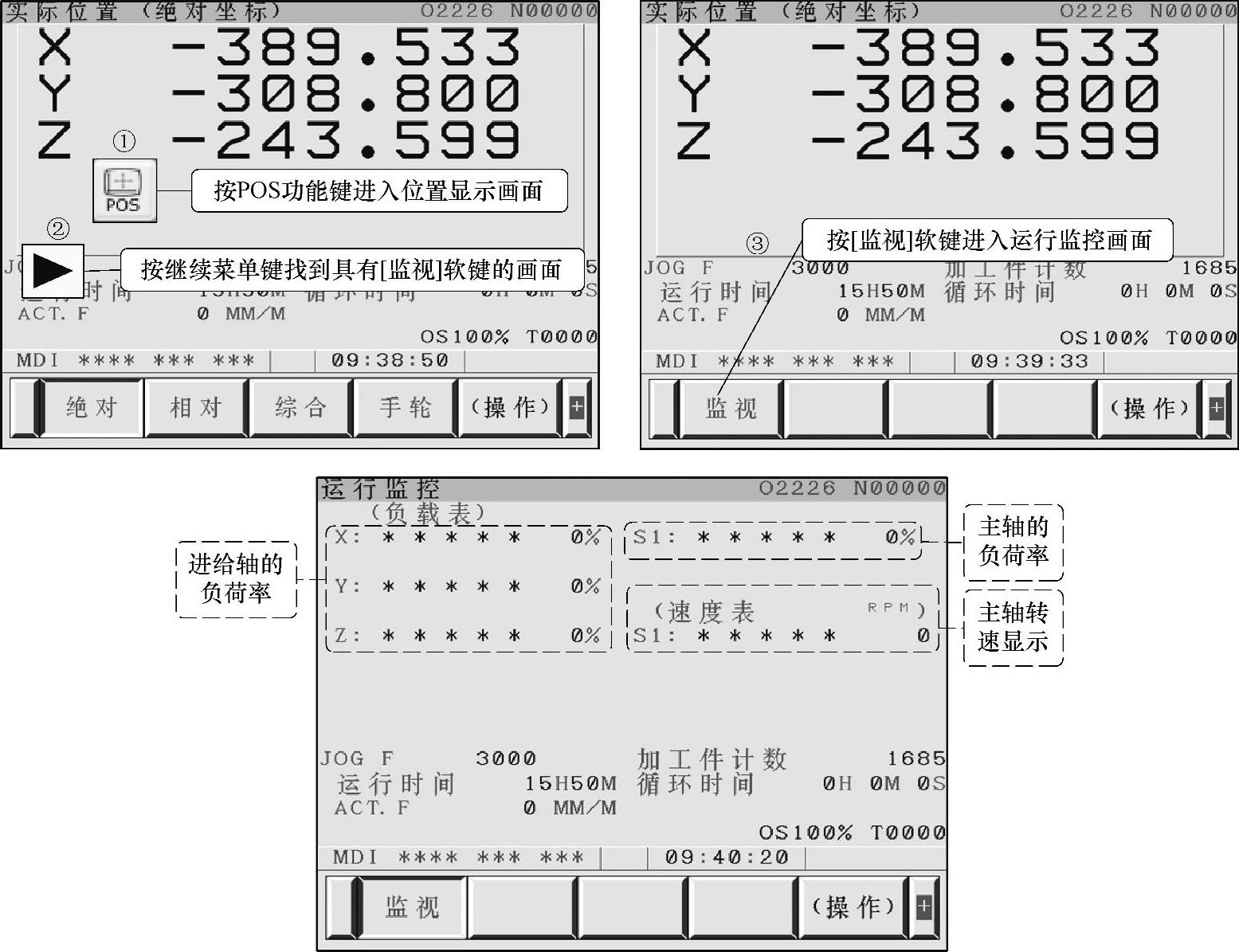

运行监视画面可显示各伺服轴和串行主轴的负荷以及串行主轴的速度，图3-72所示为运行监视画面显示的操作图解，操作步骤如下：

1）按功能键POS，进入位置显示画面。

2）按继续菜单键，找到具有[监视]软键的画面。

3）按下[监视]软键，进入运行监控画面。运行监控画面上显示了主轴和各进给轴的负荷率以及主轴的转速。

图3-72 运行监视画面显示的操作
