存储卡程序传输就是将计算机上的数控程序通过CF存储卡和PCMCIA转接卡传送给CNC系统。这种方法类似于广泛使用的U盘，其程序传输可靠，现场无传输线，显得非常简洁，应用广泛。

（1）传输前的准备

1）将待传输的程序通过读卡器存入存储卡中，如程序O0301。注意程序的格式必须完整，包括开始和结束符“%”。

2）在机床CNC系统处于关机状态下插入CF卡。

3）把CNC的0020号参数设为4（即I/O通道设置为4）。该参数也可在设定画面中设定。

（2）操作步骤（见图3-63）

1）按编辑和PROG键，进入程序画面，按[列表]软键进入程序目录画面，查询现有程序。

2）按下继续菜单键，找到具有[卡]软键的画面。

3）按下[卡]软键，进入存储卡程序目录画面，找到待传输的文件，记住程序序号，如第2行的0002。

4）按下[（操作）]软键。

5）按下[F读取]软键，进入传输文件号与程序名设定画面。(www.daowen.com)

6）在输入缓冲区键入存储卡上的程序序号（如0002，前0可省略），按下[F设定]软键，完成读取程序序号（即文件号）的设定。

7）在输入缓冲区键入新存储的文件名，可以与卡上的文件名不同，但不能与CNC上现有的文件名重名。按下[O设定]软键，完成存储程序名（即程序号）的设定。

8）按下[执行]软键，开始程序传输输入。传输时，画面右下角出现短暂闪烁的“LSK”表示传输准备好，很快转为闪烁的“输入”字样，表示正在传输。传输结束后，“输入”字样消失。

9）按PROG功能键进入程序画面，可以看到刚传输输入的程序O0301为当前程序。

10）按[列表]软键进入程序目录画面，可检索到新传入的程序O0301。

（3）注意 同创建程序一样，程序传输之前必须将程序保护锁打开。

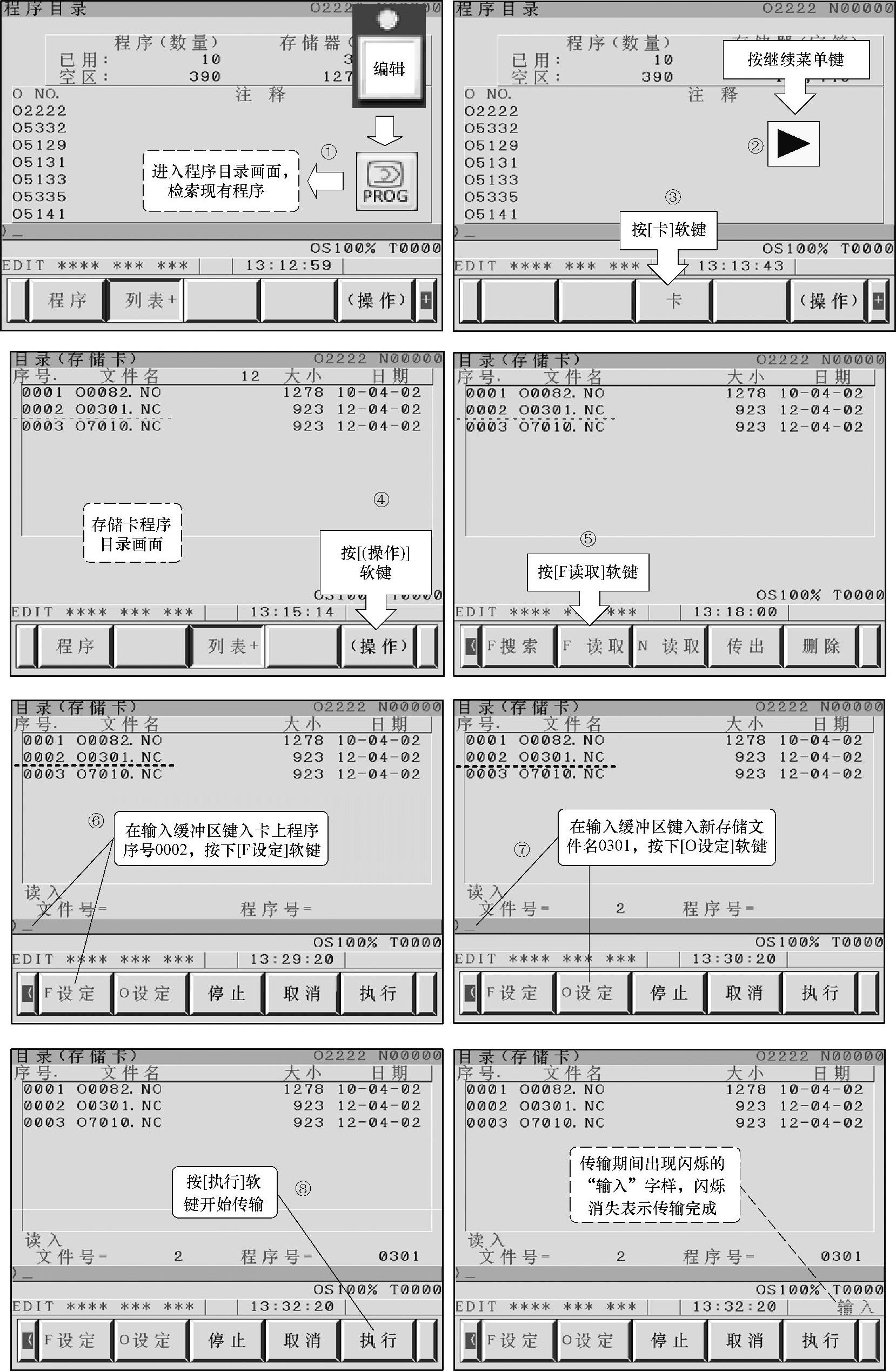

图3-63 存储卡程序传输输入的操作

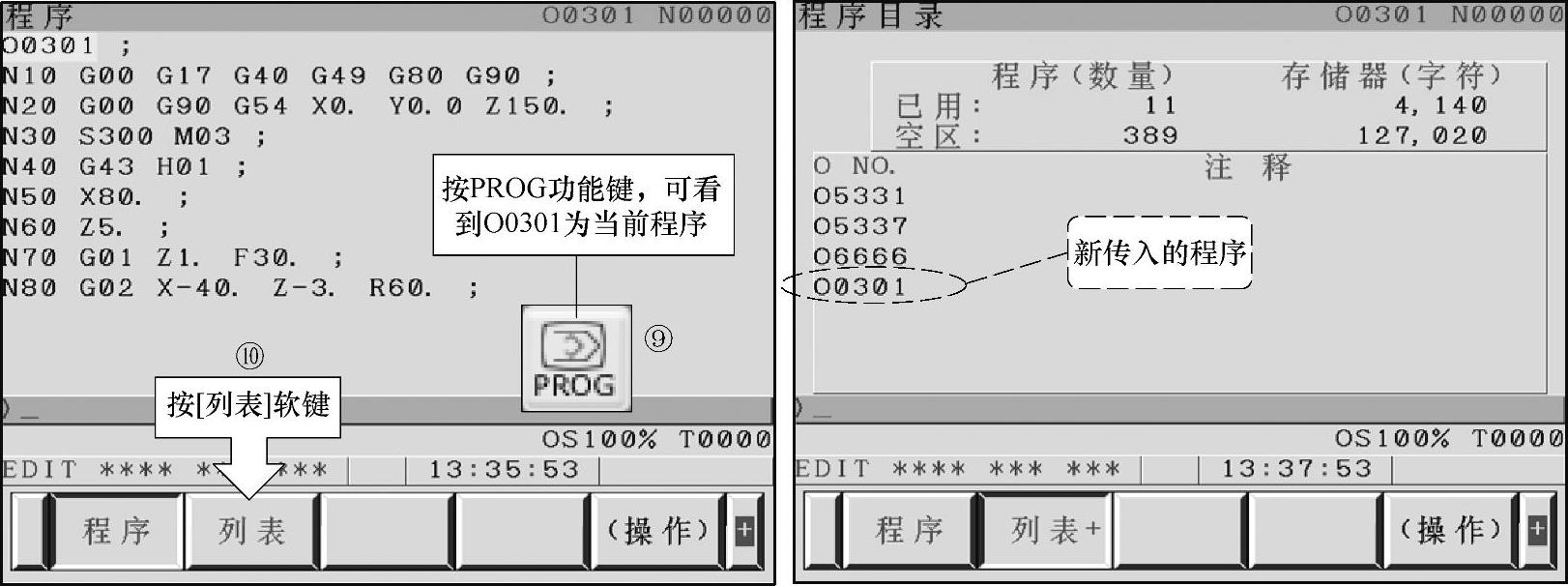

图3-63 存储卡程序传输输入的操作（续）
