RS232通信传输程序输入是指将存储在计算机（PC）上的数控程序通过CNC系统的RS232通信口传入CNC系统。其与DNC加工使用的传输线及传输软件是一样的。

（1）操作练习前的准备

1）准备一根数据传输线，如图3-3所示。

2）准备一款数控程序传输软件。

3）在机床和计算机处于关机状态下连接好数据传输线。

4）设置好机床的通信参数（I/O通道为1及相同的波特率等）及通信软件的通信参数。

5）准备好数控加工程序，要求格式完整，包括程序开始和结束符“%”。

（2）操作步骤（见图3-62）

1）按编辑和PROG键，进入程序画面。

2）按下[列表]软键，进入程序目录画面，查询现有程序名，新传入的程序不能与现有程序名相同。(www.daowen.com)

3）按下[（操作）]软键。

4）按下继续菜单键，找到有[读入]软键的画面。

5）在输入缓冲区键入新传输进来的程序名，该程序名允许不与计算机侧的程序名相同，但不能与CNC系统中现有的程序名相同。然后，按下[读入]软键。

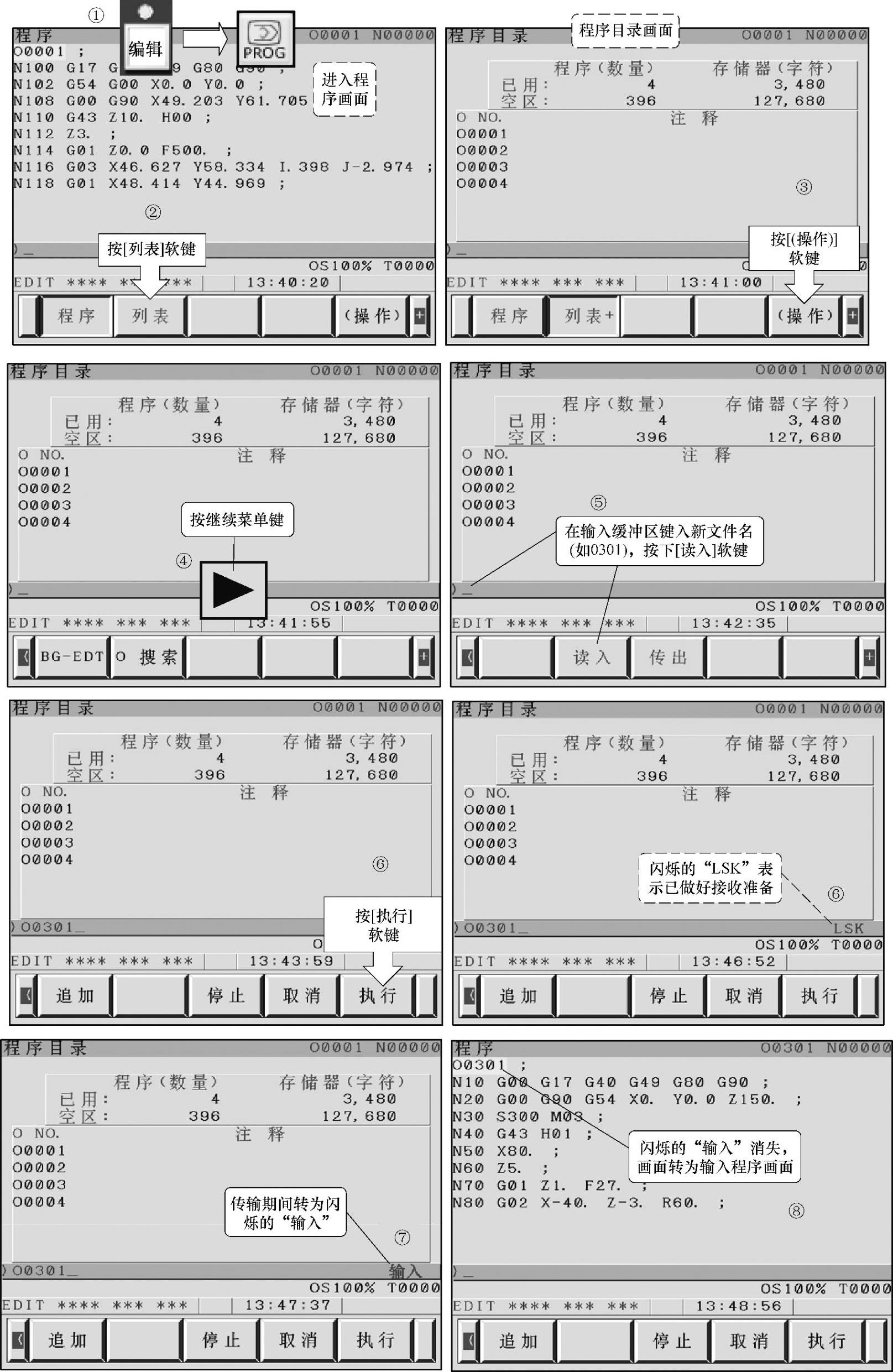

图3-62 RS232通信传输程序输入的操作

6）按下[执行]软件，可以看到画面右下角出现闪烁的“LSK”，表示数控机床侧已经做好了接收程序的准备。

7）用数控传输软件从计算机侧发送数控程序，可以看到闪烁的“LSK”变成了闪烁的“输入”字样，表示程序正在传输。

8）当闪烁的“输入”字样消失时，表示程序传输结束，LCD显示画面上可以看到传输进来的程序，其程序名为第5）步键入的名字，内容为计算机上的程序。通过程序列表画面还可以检索到新传输程序的存在。

（3）注意 同创建程序一样，程序传输之前必须将程序保护锁打开。
