1.存储卡（CF卡）DNC运行的概念（见图3-24）

CF卡是Compact Flash的缩写，可用于存储程序，通过PCMCIA转接卡插入数控系统显示屏左端的CF卡插槽与数控系统进行数据传输，如图3-24a所示。CF卡除了进行程序传输外，还可以在DNC（在线加工）方式下，通过启动自动操作，与使用CNC存储器一样，读取存储卡中的程序，进行DNC（操作。CF存储卡DNC运行与存储器运行的加工关系如图3-24b所示。

图3-24 CF卡及其DNC运行的概念

a）CF卡及插入位置 b）CF卡DNC运行与存储器运行的关系

2.存储卡（CF卡）DNC运行的参数设置

使用CF卡时，必须将I/O通道设置为“4”，确保数控系统与CF卡接口进行数据传输。I/O通道的设置可在“设定”画面中进行，具体设定详见3.10.3；也可直接将参数0020修改为4。另外，参数0138第7位（MDN）必须设置为1（参数设置参见3.11.1），才能保证系统能够进行存储卡的DNC操作。设置画面如图3-25所示。

图3-25 存储卡（CF卡）DNC运行的参数设置

a）I/O通道设置 b）参数0138第7位的设置

3.存储卡（CF卡）DNC运行的操作步骤（见图3-26）

图3-26 存储卡（CF卡）DNC运行的操作步骤(www.daowen.com)

图3-26 存储卡（CF卡）DNC运行的操作步骤（续）

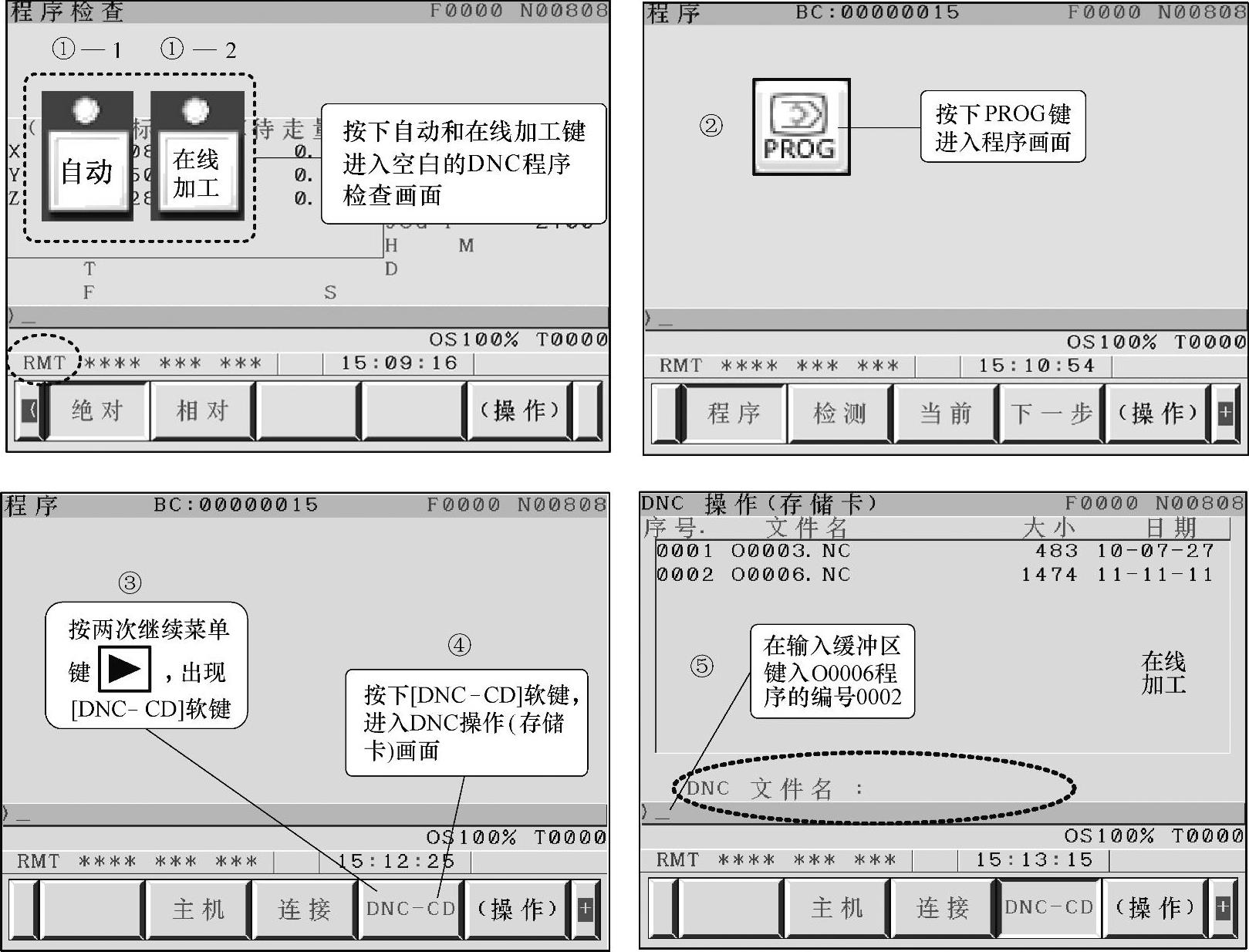

1）开机后，按下自动方式键和在线加工（即DNC）方式键，按键上方指示灯亮，进入空白的DNC程序检查画面，画面左下角的RMT表示当前为DNC状态。

2）按下MDI操作面板上的PROG键，进入DNC程序调用画面或程序检查画面，不断按PROG键可在程序画面与程序检查画面之间切换，图3-26中显示的是程序画面。

3）按两次继续菜单键出现[DNC-CD]软键画面。

4）按下[DNC-CD]软键进入DNC操作（存储卡）画面，显示出CF卡上的程序列表，同时，画面下部出现空白的“DNC文件名：”提示。

5）在输入缓冲区键入待DNC运行的程序编号，如O0006程序编号0002，这时画面下部软键发生变化，出现了[DNC-ST]软键。

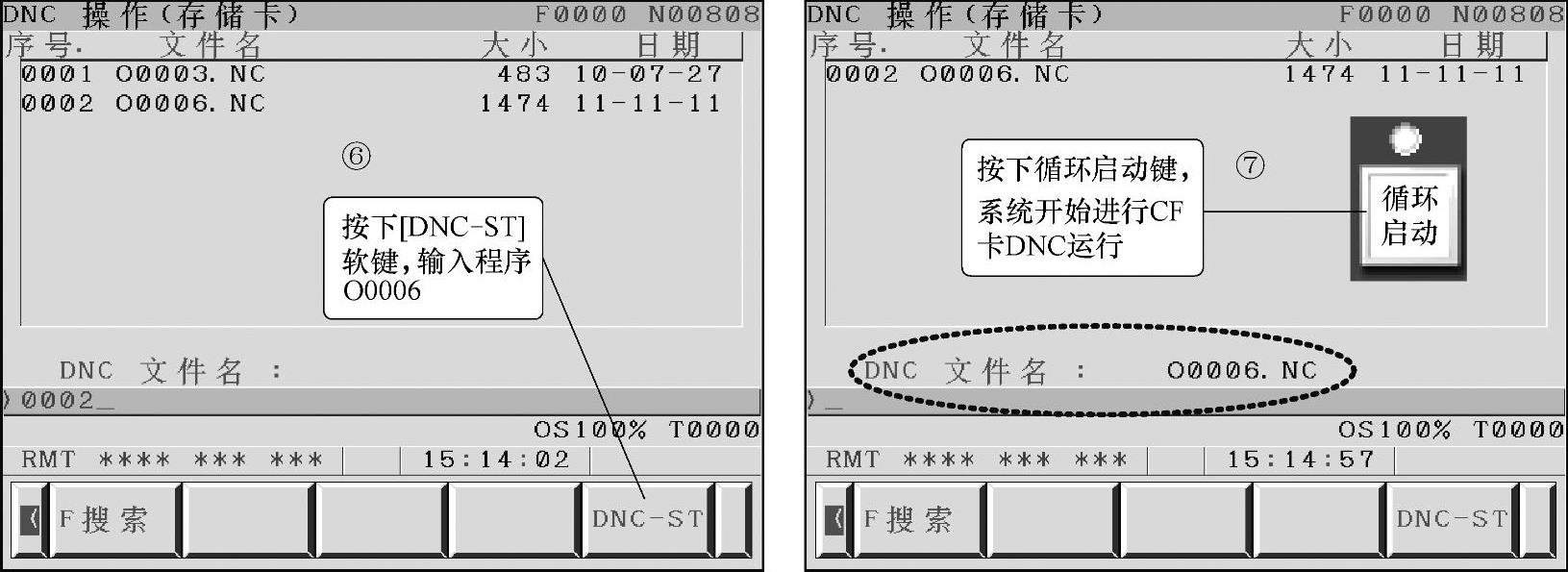

6）按下[DNC-ST]软键完成程序输入，可以看到输入的程序显示在“DNC文件名：”提示处，同时该程序处于程序列表中。

7）按下循环启动键，系统开始执行CF卡上指定程序的DNC运行。

注意：用于在线加工（DNC）数控程序的格式必须规范，即程序头、尾必须有程序开始和结束符“%”。

使用CF卡进行DNC加工比通过RS232接口以通信方式用计算机存储加工程序进行DNC加工更加安全、可靠，所以在实际中应用更为广泛。
