存储器自动运行操作流程及注意事项

时间:2023-06-17 理论教育 版权反馈
【摘要】:存储器运行指直接运行预先存储在CNC系统存储器中的加工程序。图3-21 自动方式下存储器运行操作步骤6)程序自动运行结束后,光标返回程序头,循环启动键指示灯熄灭。说明1)执行第3)步时,画面下部的软键会自动变化,出现含有[O搜索]软键的画面。4)程序运行期间,显示画面还可切换到位置画面等。

存储器自动运行操作流程及注意事项

存储器运行指直接运行预先存储在CNC系统存储器中的加工程序。

1.自动方式下运行

(1)存储器运行操作步骤(见图3-21)程序运行前必须确保程序已输入存储器中。

1)按下自动方式键。

2)按下程序键PROG,默认显示上一次使用过的程序画面,如图3-21中的O0180。注意,多次按PROG可在程序检查画面或程序画面之间切换。

3)按地址键O输入字母O,用数字键输入待加工程序的程序号,如图3-21中的O0301。

4)按下光标移动键978-7-111-42036-1-Chapter03-35.jpg或[O搜索]软键,即可调出待加工程序O0301。

5)按下机床操作面板上循环启动键,按键指示灯亮,自动运行启动。程序执行时光标不断滚动,高亮显示为正在执行的程序段。

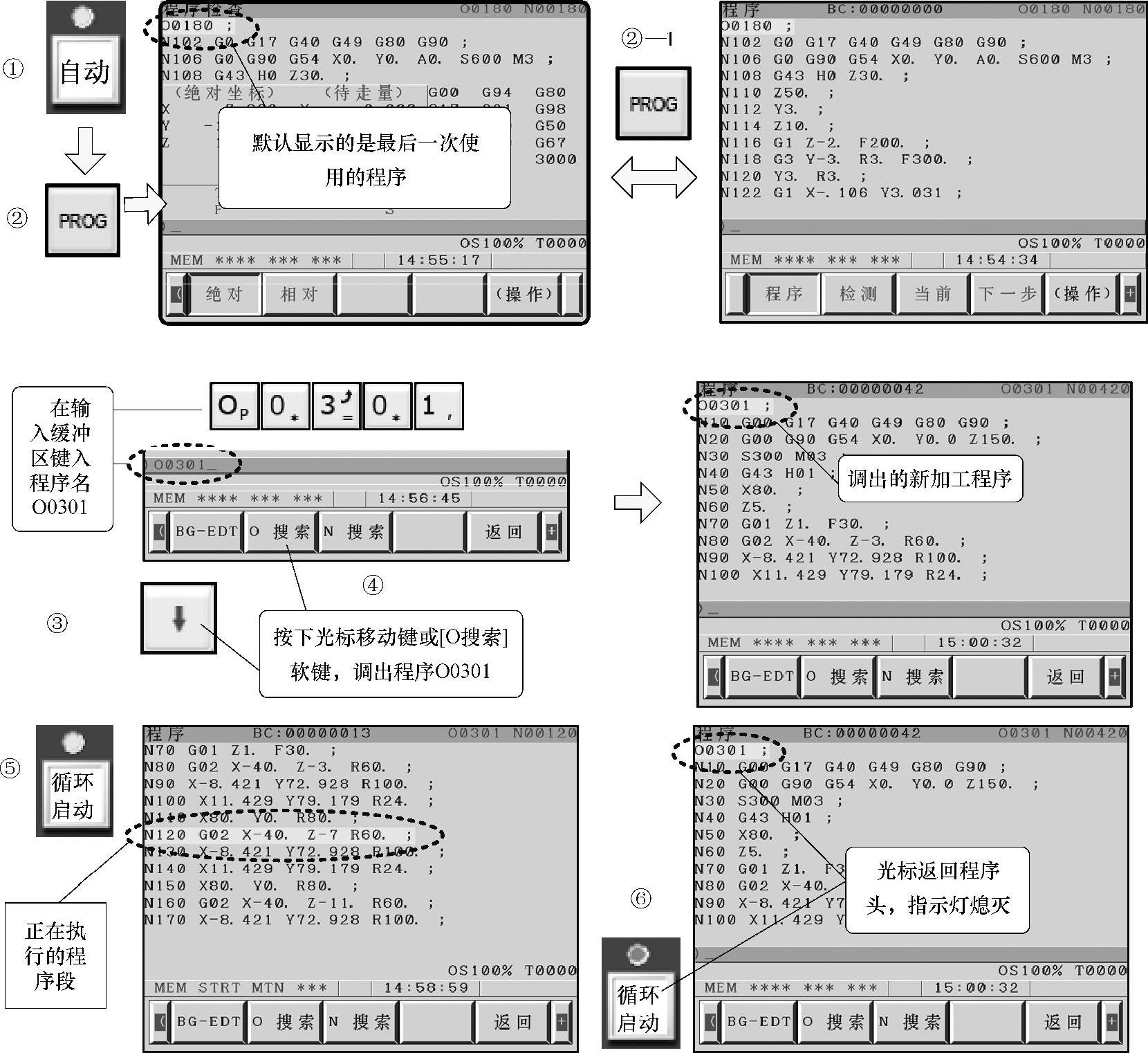

图3-21 自动方式下存储器运行操作步骤

6)程序自动运行结束后,光标返回程序头,循环启动键指示灯熄灭。

(2)说明

1)执行第3)步时,画面下部的软键会自动变化,出现含有[O搜索]软键的画面。

2)执行第4)步调出新程序画面后,若按PROG键,下部软键会返回第2)步的画面。

3)程序运行期间光标随着执行的程序段而变化。

4)程序运行期间,显示画面还可切换到位置画面等。(www.daowen.com)

2.编辑方式调出程序后运行

自动方式下运行程序的前提是操作者必须确保所运行的程序已存入存储器并知道程序名,若不是很清楚的话,则必须在编辑方式下查找并调出程序,然后按循环启动键运行。事实上,这种方式应用更加广泛。有关程序调出的方式详见3.6.2的相关介绍,这里仅介绍一般的操作步骤。

图3-22所示为编辑方式下调出并运行程序O0301的操作步骤,调出程序之前首先确保程序在存储器中。

1)按下编辑方式键。

2)按下程序键PROG,进入程序画面。

3)按下[列表]软键,切换到程序目录画面。

4)按地址键O输入字母O,用数字键输入待加工程序的程序号,如图3-22中的O0301。注意软键发生了变化。

5)按下光标移动键978-7-111-42036-1-Chapter03-37.jpg或[O搜索]软键,即可调出待加工程序O0301。

6)按下自动方式键,进入自动工作方式

7)按下机床操作面板上循环启动键,指示灯亮,自动运行启动,后续效果同(1)存储器运行操作步骤5)、6)。


图3-22 编辑方式调出程序运行操作步骤

3.注意

1)按下循环启动键时必须保证光标处在程序的开始处。否则,可按复位键RESET使光标返回程序头。

2)在自动运行期间,可通过进给倍率调节旋钮在一定范围内调整进给速度,也可通过主轴速度调节旋钮在一定范围内调整主轴转速。
