在图3-7所示的XKA714型数控铣床的机床操作面板上有“主轴手动允许”按键和对应的“主轴正转”、“主轴停”和“主轴反转”按键，这是手动控制主轴运行的按键，但开机后并不能直接使用，原因是开机默认状态下主轴转速存储器中的数值为零，只有执行过一次S__指令才能续效有效，因此，要想手动启动主轴必须先在MDI方式下执行速度指令，才能够按此速度手动启动主轴。

另外，启动后的主轴可以利用主轴倍率调节旋钮在一定范围内进行调整。

1.主轴的手动启动

主轴手动启动的操作步骤如图3-19所示。

图3-19 主轴手动启动的操作步骤

a）向主轴速度存储器输入速度值 b）主轴手动启动与停止

1）按下手动输入方式键，按键指示灯亮，MDI工作方式有效。

2）按下MDI面板上PROG功能键，进入程序（MDI）画面。

3）手工输入程序段“S600 M03；”和“M30；”，并用光标移动键将光标定位至程序头。

4）按循环启动键，执行程序。主轴启动旋转，然后停止。

5）按下主轴手动允许键，指示灯亮，主轴手动操作有效。(www.daowen.com)

6）按下主轴正转/主轴停/主轴反转键即可启动、停止和反转主轴。

说明：

1）主轴手动启动之前必须执行完手动返回参考点操作。

2）执行完第4）步即完成了向主轴速度存储器输入速度值的过程，S指定一个续效指令，直至出现新的S_指令之前一直有效，后续的手动启动主轴旋转便是按这个速度运行。

3）要想改变手动启动主轴的转速，必须重新执行第1）～4）步，改变主轴速度存储器中的速度值。

4）若执行过含有主轴速度指令的加工程序后，可以省略第1）～4）步，直接执行第5）、6）步进行主轴的手动操作。

2.主轴速度调整

在图3-19所示的程序画面右下角有一个“OS 100%”主轴速度倍率显示，旋转主轴倍率调节旋钮可以发现这个数值在相应变化，在主轴旋转的同时还能感觉到主轴转速发生了变化，其操作图解如图3-20所示。

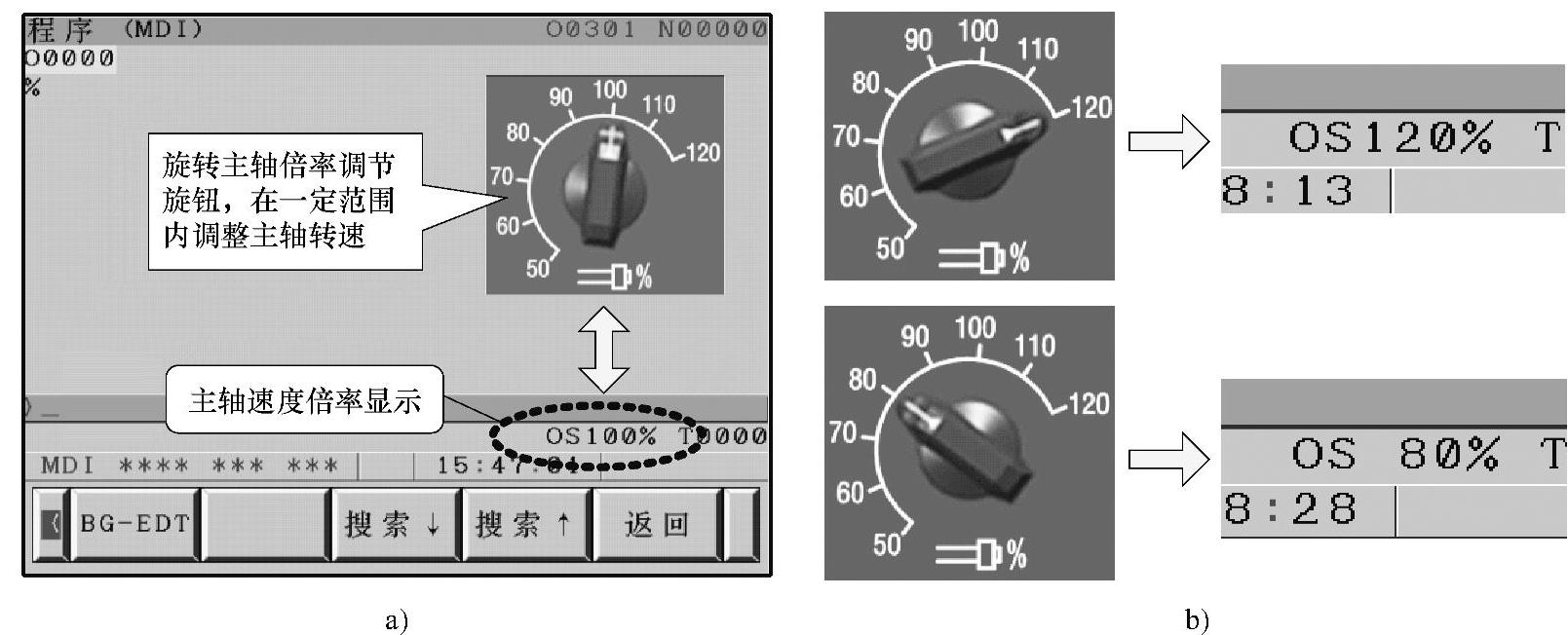

图3-20 主轴速度倍率调整

a）主轴倍率调节旋钮与画面显示 b）主轴速度倍率调整方法
