机床急停及超程处理方法

1.紧急停止与处理

(1)急停按键急停(EMERGENCY STOP)是为应付紧急情况而设置的一个特殊功能,图3-17所示为急停操作及处理图解,其说明如下。

1)机床在任何方式下,按下紧急停止按钮(简称急停按钮),机床运行立即停止,所有的输出全部关闭且转到机床报警画面。

2)急停报警画面中,上部显示报警信息,下部出现闪烁的“――EMG――ALM”报警提示。

3)在释放按钮之前必须先排除故障。

4)紧急停止按钮是带自锁的,朝急停按钮上的箭头所示方向旋转即可释放急停锁住,释放后可解除报警,但所有的操作都需重新启动,包括返回机床参考点操作。

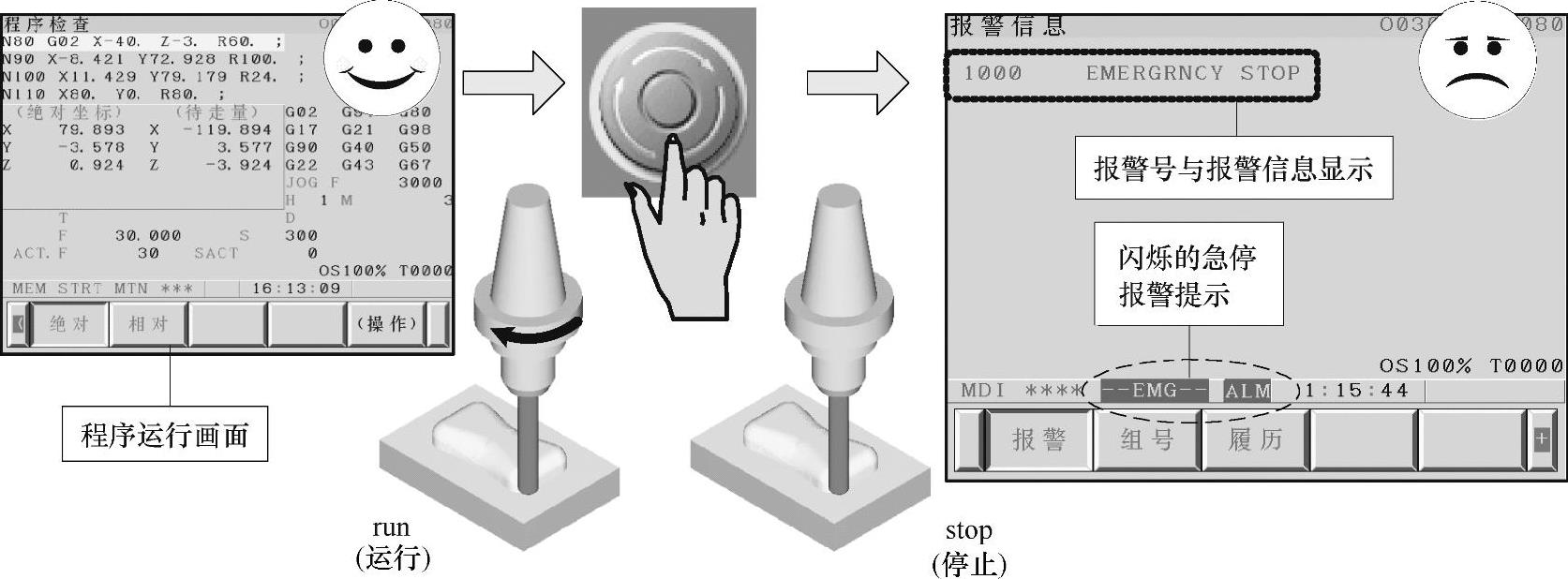

图3-17 急停操作及处理

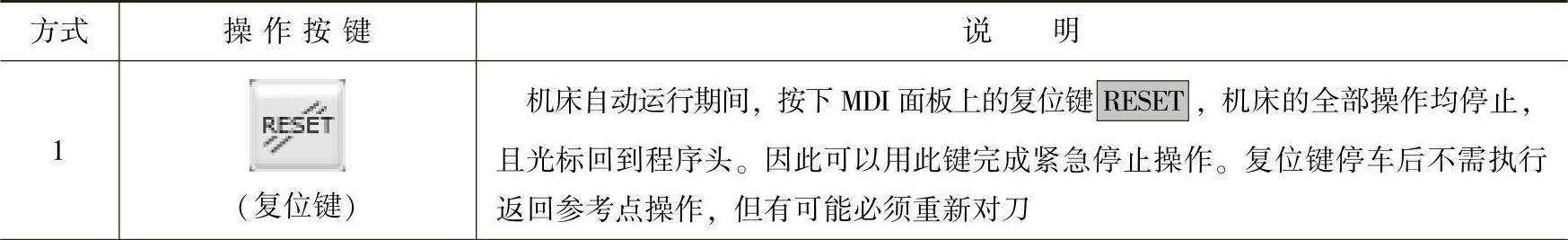

(2)其他急停方式 如表3-3所示。

3-3 其他急停方式


(续)(www.daowen.com)


2.超程及处理

超程的概念:当机床试图移动到机床限位开关设定的行程终点之外时,由于碰到限位开关,机床减速并停止,如图3-18a所示。同时在显示画面中出现闪烁的“ALM”报警,这时按下MESSAGE键可查找的报警信息,如图3-18b所示。

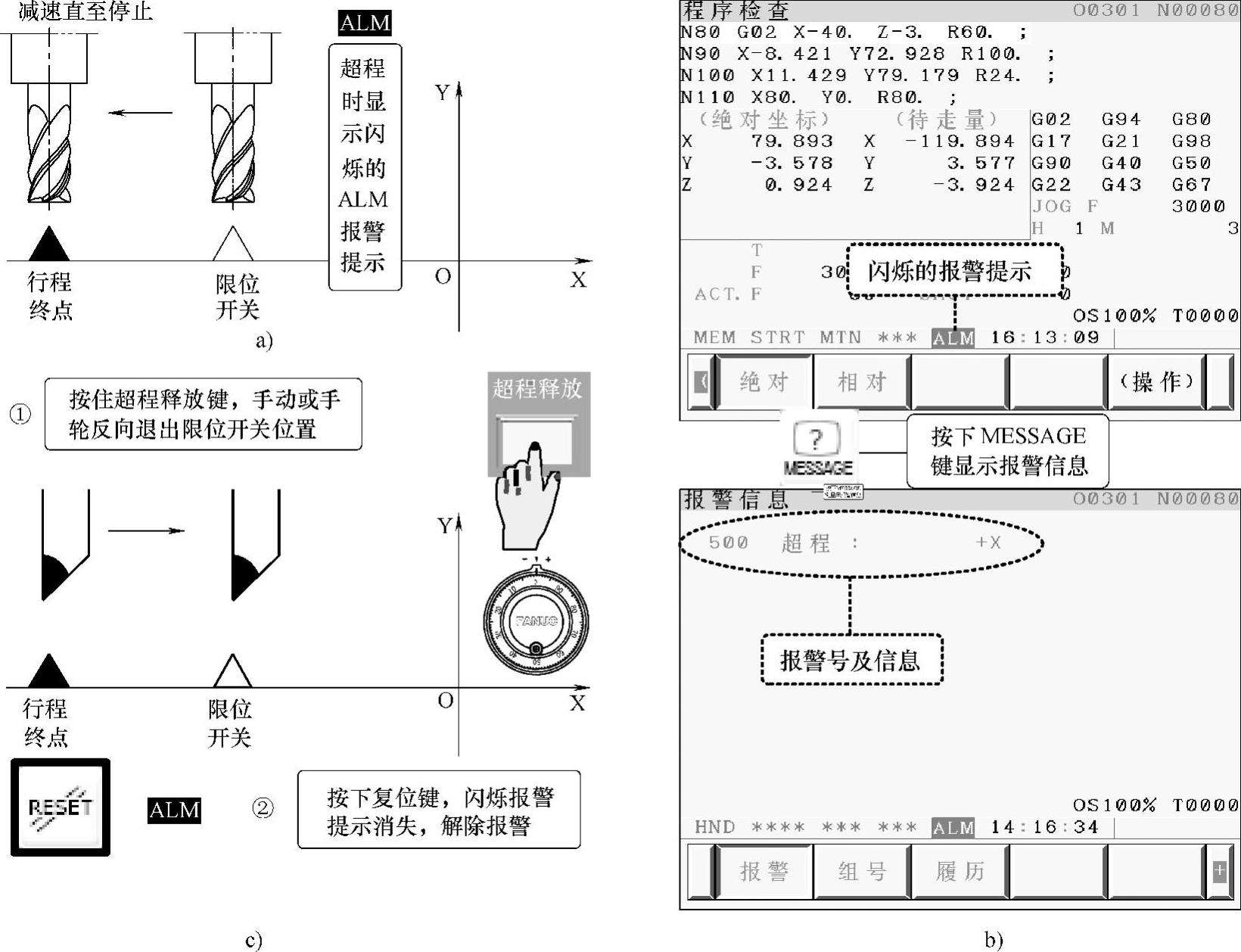

图3-18 超程及解除超程处理

a)超程的概念 b)超程报警画面及报警信息查询 c)解除超程步骤

解除超程:按住机床操作面板上的超程释放键,然后手动或手轮操作朝反方向移动退出限位开关位置,按RESET键解除报警,操作图解如图3-18c所示。

有关说明如下:

(1)自动运行期间超程 自动运行期间当机床沿一个轴运动碰到限位开关时,刀具沿所有轴都要减速和停止,并显示超程报警。

(2)手动操作期间超程 在手动操作时,仅仅是刀具碰到限位开关的那个轴减速并停止,刀具仍可沿其他轴移动。
