XKA714型数控铣床操作面板详解

前面谈到,不同厂家数控铣床的机床操作面板布局上存在较大的差异,但功能基本相同。图3-7所示为XKA714型数控铣床操作面板。

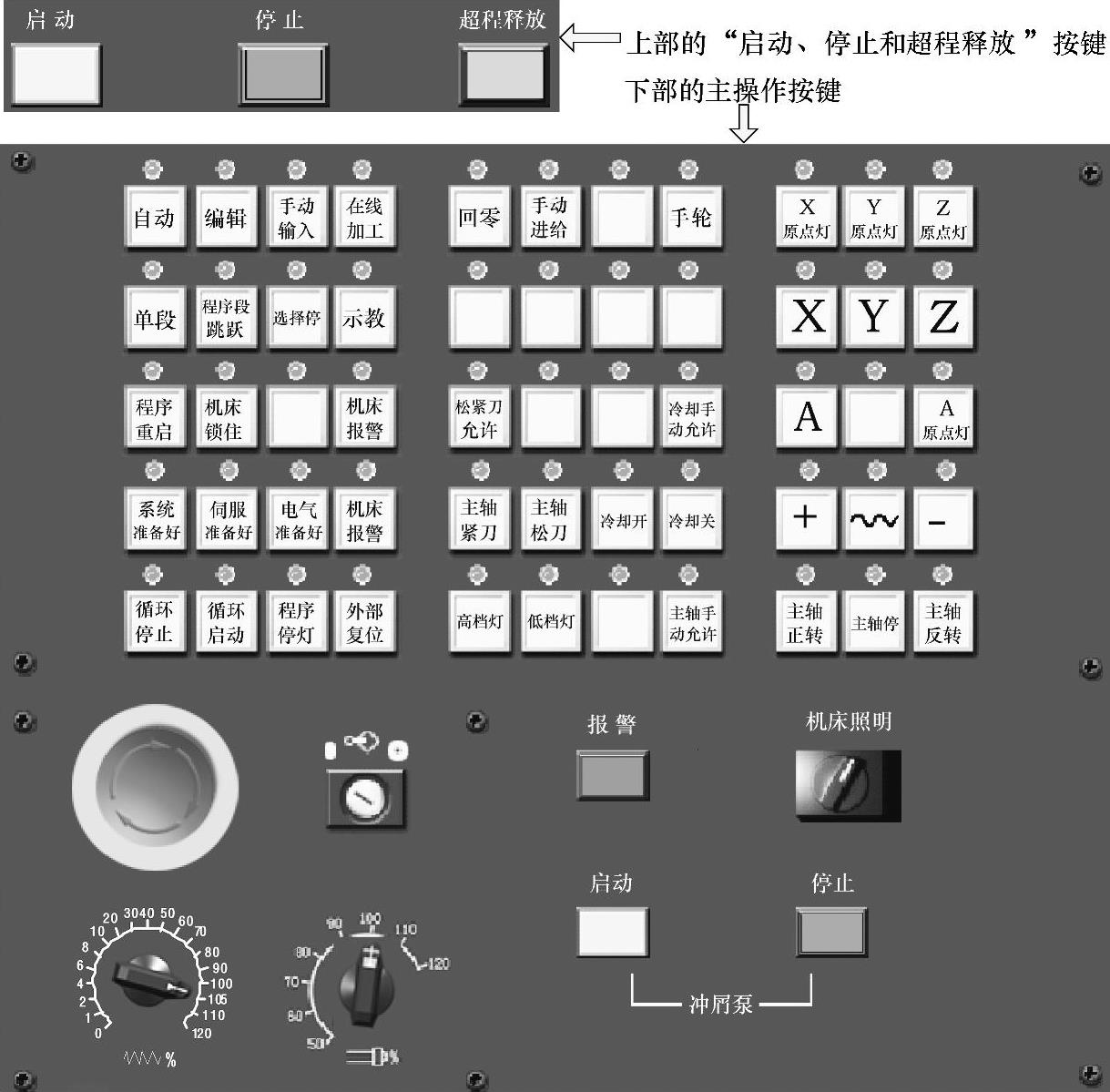

图3-7 XKA714型数控铣床操作面板

表3-2列出操作面板上各按键功能说明。

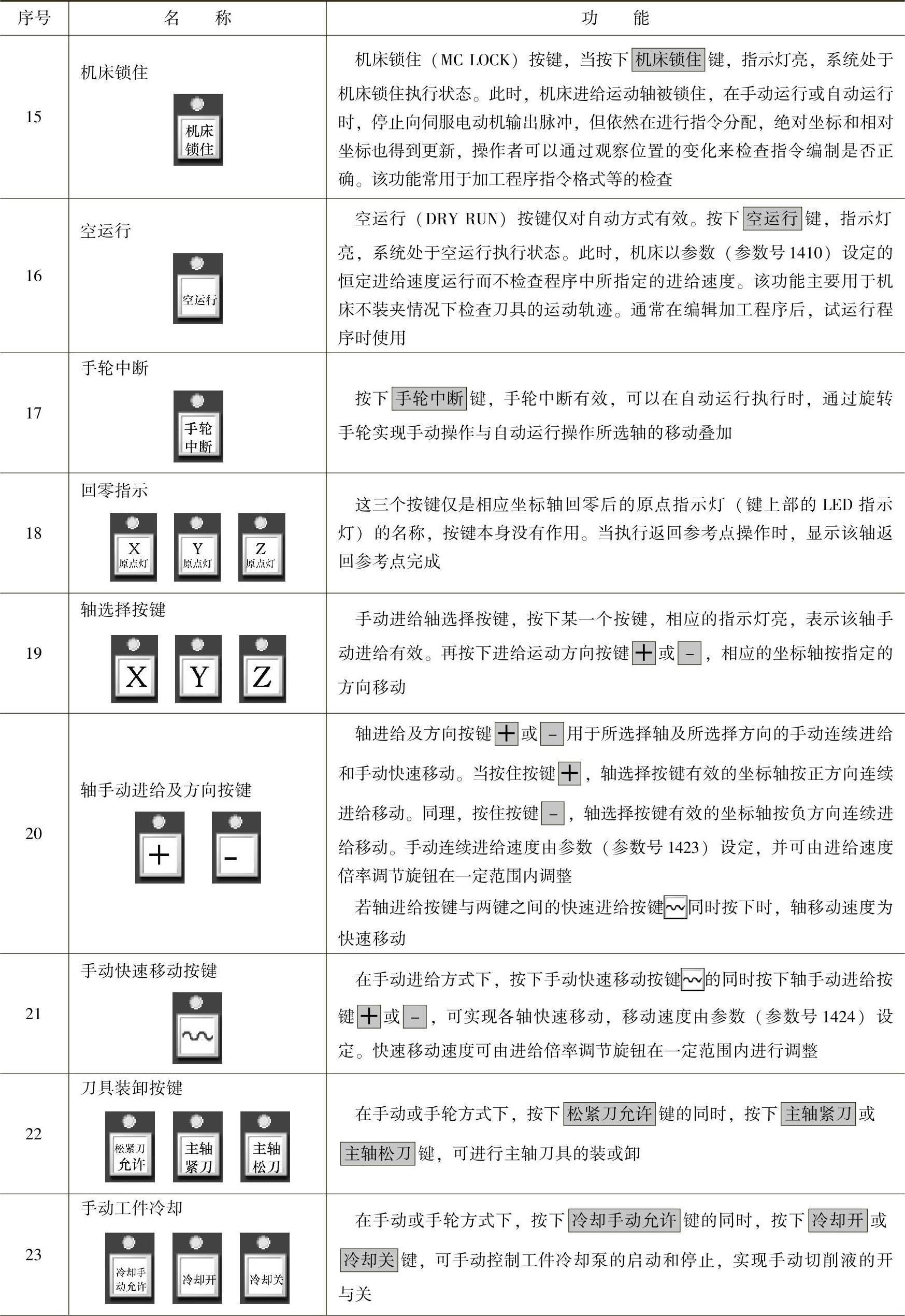

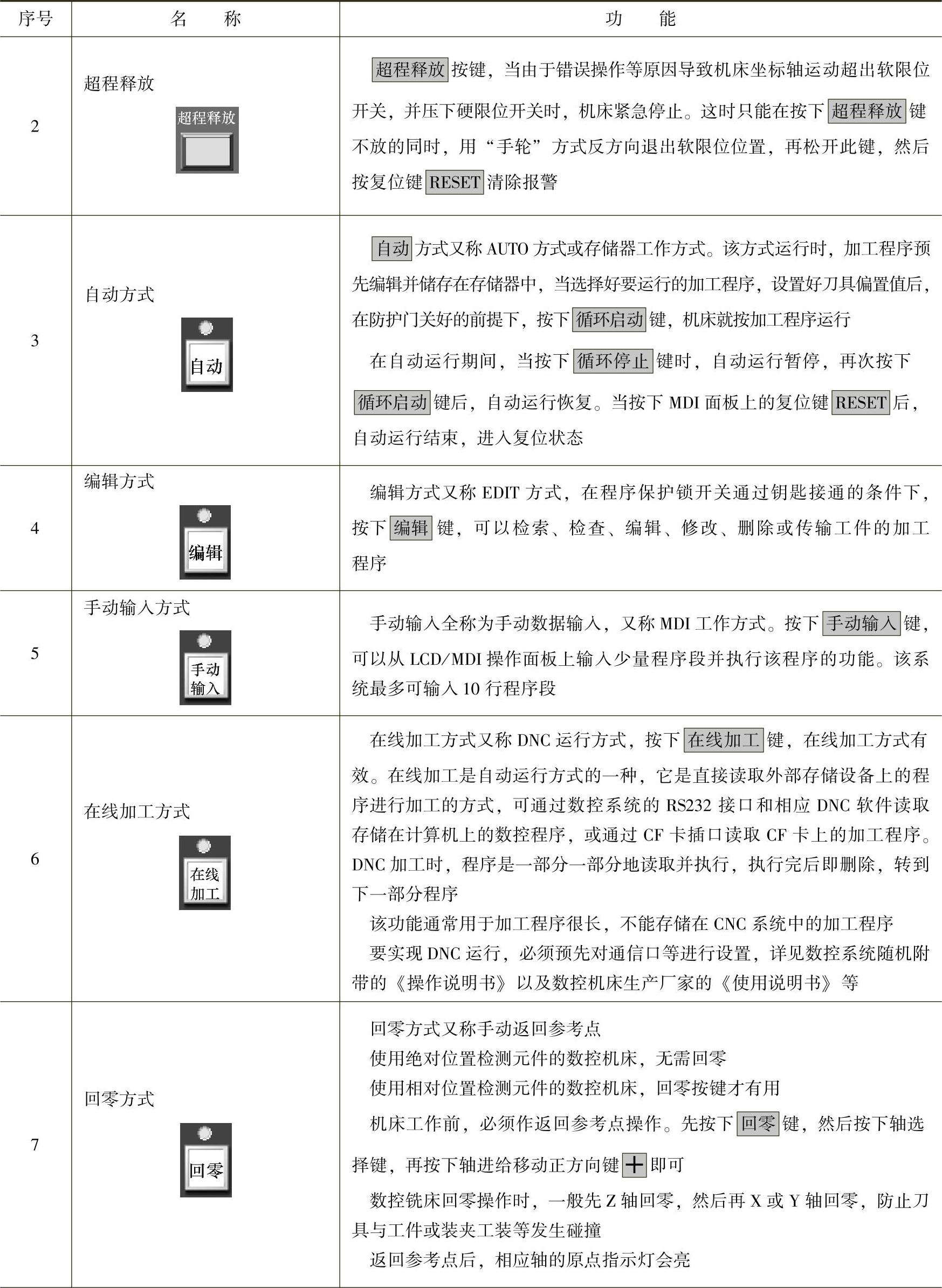

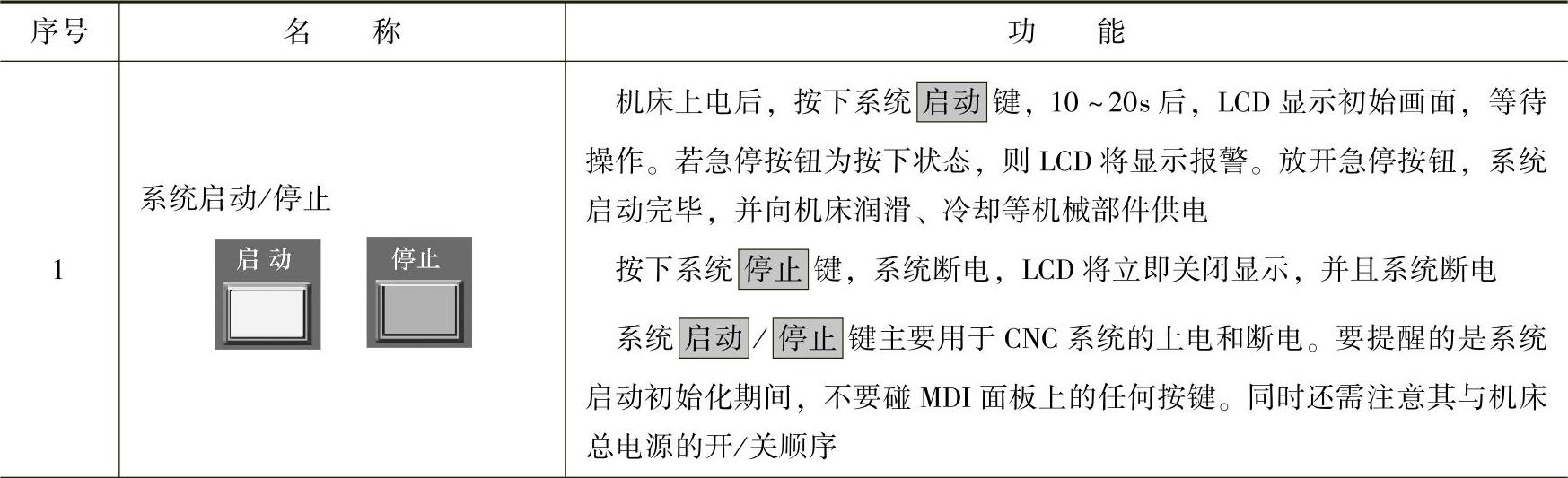

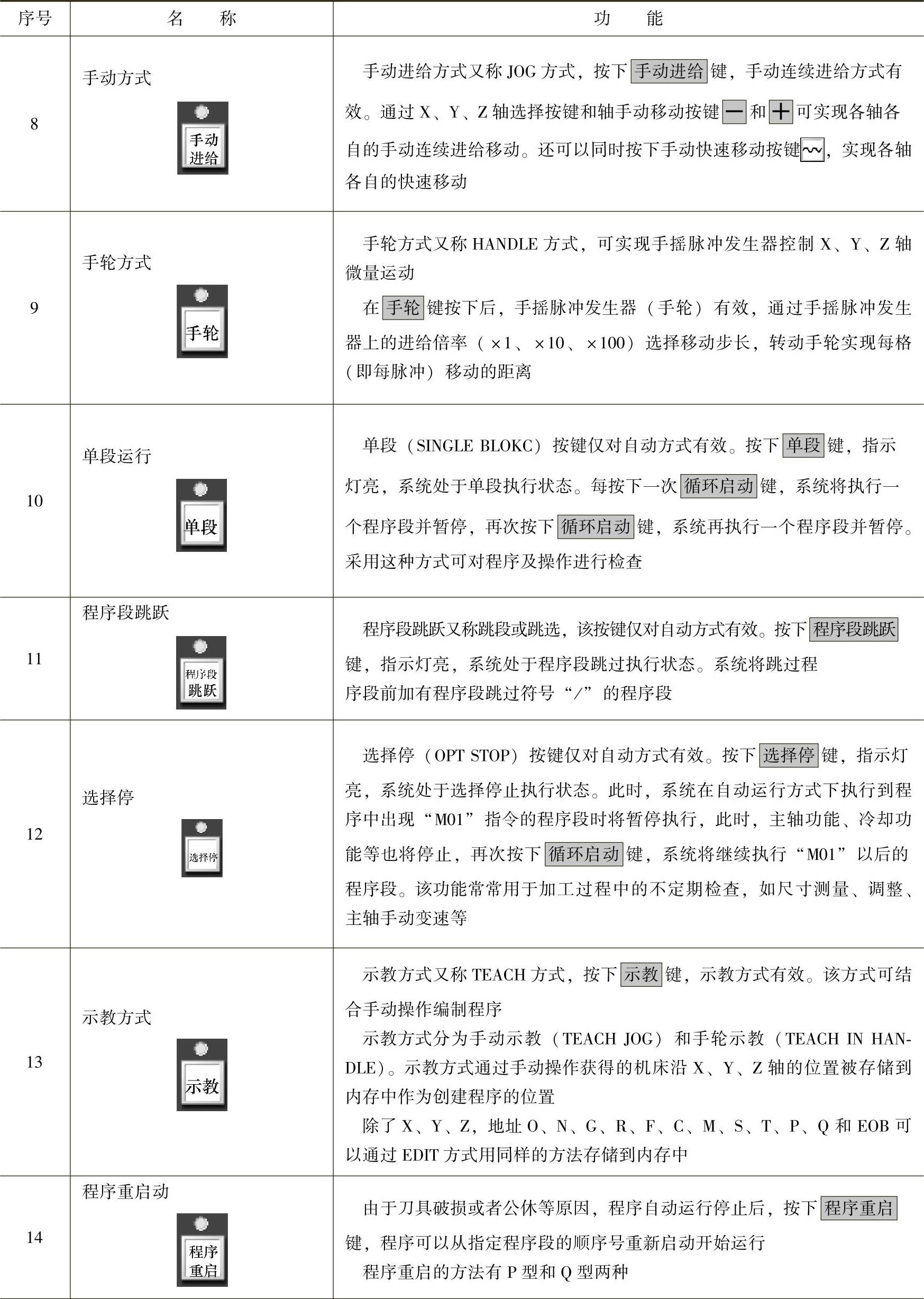

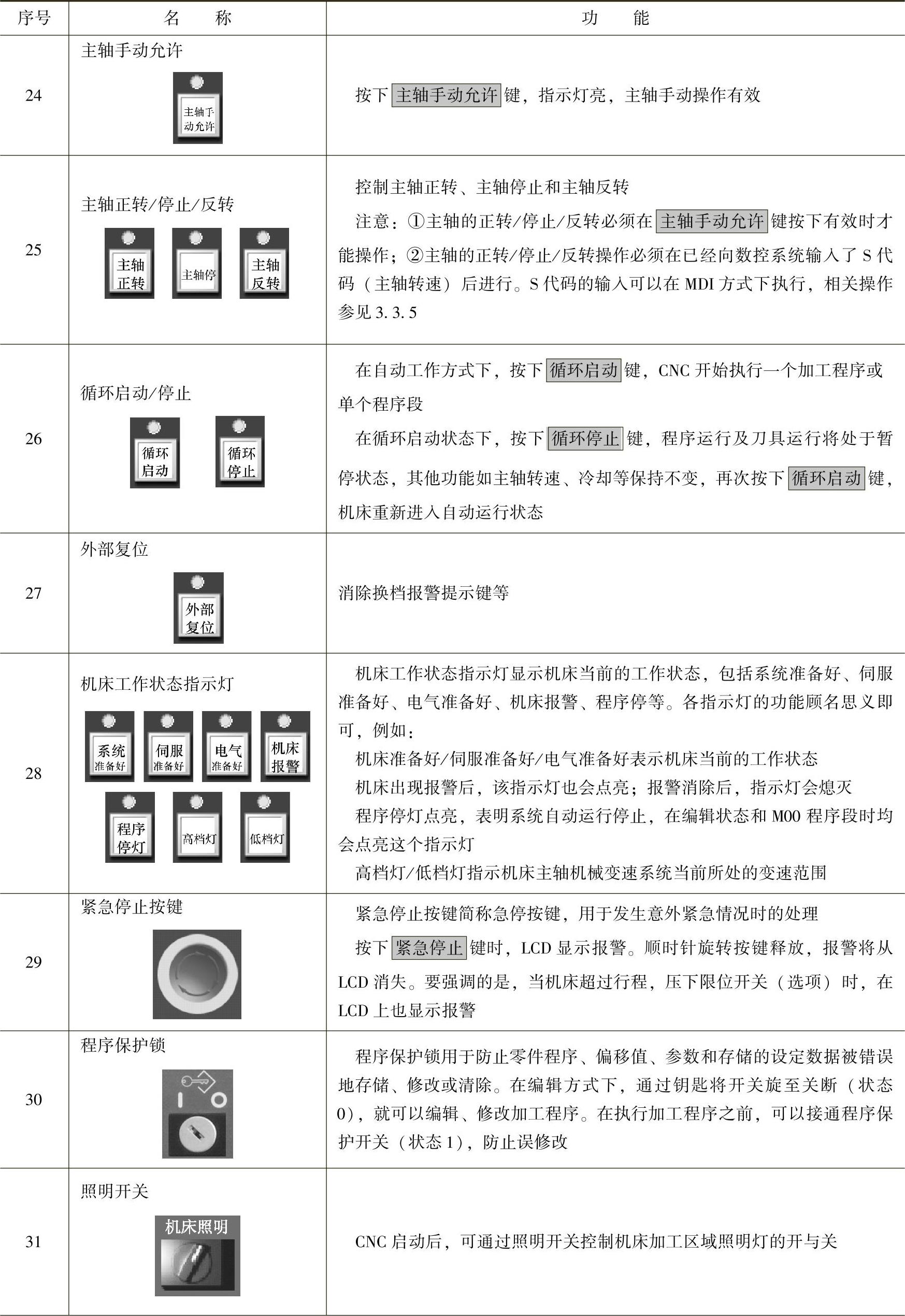

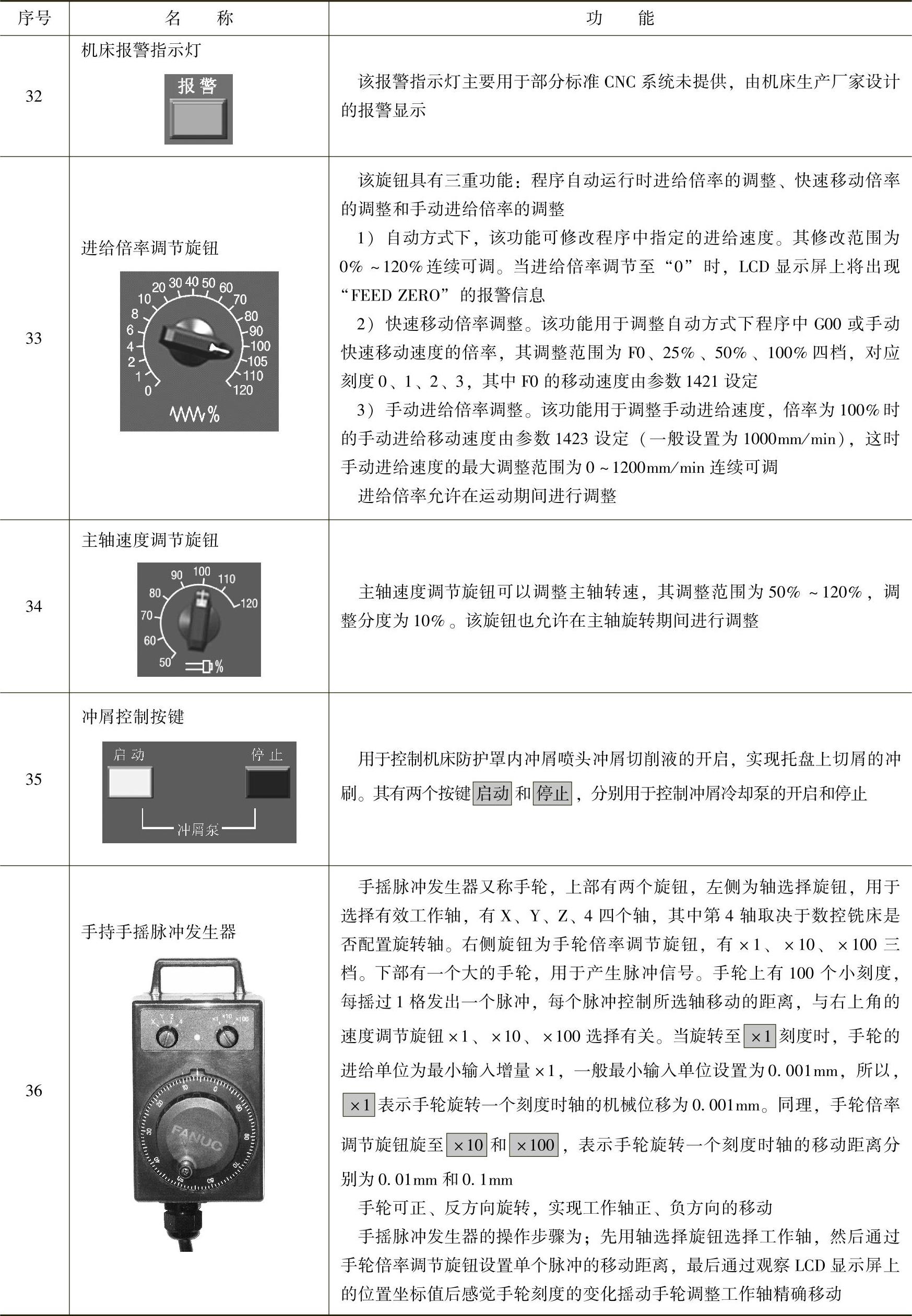

3-2 XKA714型数控铣床操作面板上各按键功能说明


(续)


(续)


(续)


(续)


(续)


说明:

1)不同厂家的机床,只要数控系统型号相同,则MDI面板也是相同的,但机床操作面板却是不一样的,甚至相差很大。即使是同一厂家的产品,不同时期生产的机床面板相差也是较大的。

2)该机床快速进给倍率的调整与进给速度的调整共用一个旋钮。有的机床是在面板上设置四个快速进给倍率调节按键F0、25%、50%、100%,可实现快速进给倍率的调整。

3)有的机床主轴速度调整是在面板上设置了升速和降速按键,每按一次相应按键,主轴速度按10%的分度变化,其变化范围仍然是50%~120%。

4)有的机床有手动步进功能,通过按键实现步进。这种机床往往不是手持式的手摇脉冲发生器,而是将手轮直接装在机床面板上。

5)有的机床操作面板上(或操作控制箱上)还设置有通信接口电源供应插座,这些接口或插座外面设置了一个翻盖,不用时翻盖是盖上的,外观较为美观;需要使用时可以翻开,例如图3-1所示就是电源供应插座、通信接口的翻盖为翻开的状态。通信接口一般为RS232通信接口。

6)在MDI输入面板LCD显示屏左侧有一个门盖,开启后可以通过PCMCIA的转接卡将CF存储卡(Compact Flash卡)插入,如图3-8所示,用于与数控系统进行数据交换和程序传输。

7)机床操作面板上的按键上方均有一个LED指示灯,当其点亮时表示按键按下有效。

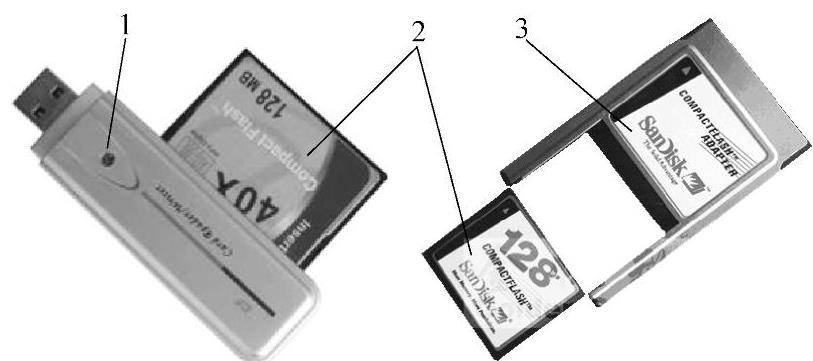

图3-8 PCMCIA转接卡及CF存储卡

1—读卡器 2—CF卡 3—PCMCIA转接卡
