刀具夹持部分的结构受刀具直径、夹持部分结构、夹紧力与换刀方便性等因素的影响。

图2-30所示的弹性夹头刀柄，适用于装夹ϕ16mm以下的直柄立铣刀，其中弹性夹头的规格有多种，以适应不同直径刀具的装夹，其装夹力相对较小，一般用于切削力不大的场合。

图2-34列举了其他几种形式刀柄及刀具夹持部分的示意图，供参考。

图2-34a为强力铣夹头刀柄，适用于装夹ϕ20mm以下的直柄立铣刀，其中卡簧的规格有多种，以适应不同直径刀具的装夹，其装夹力较弹性夹头大。

图2-34b为套式立铣刀刀柄，适用于装夹可转位面铣刀，其端面有两个对称的横键，能承受较大的切削力。

(www.daowen.com)

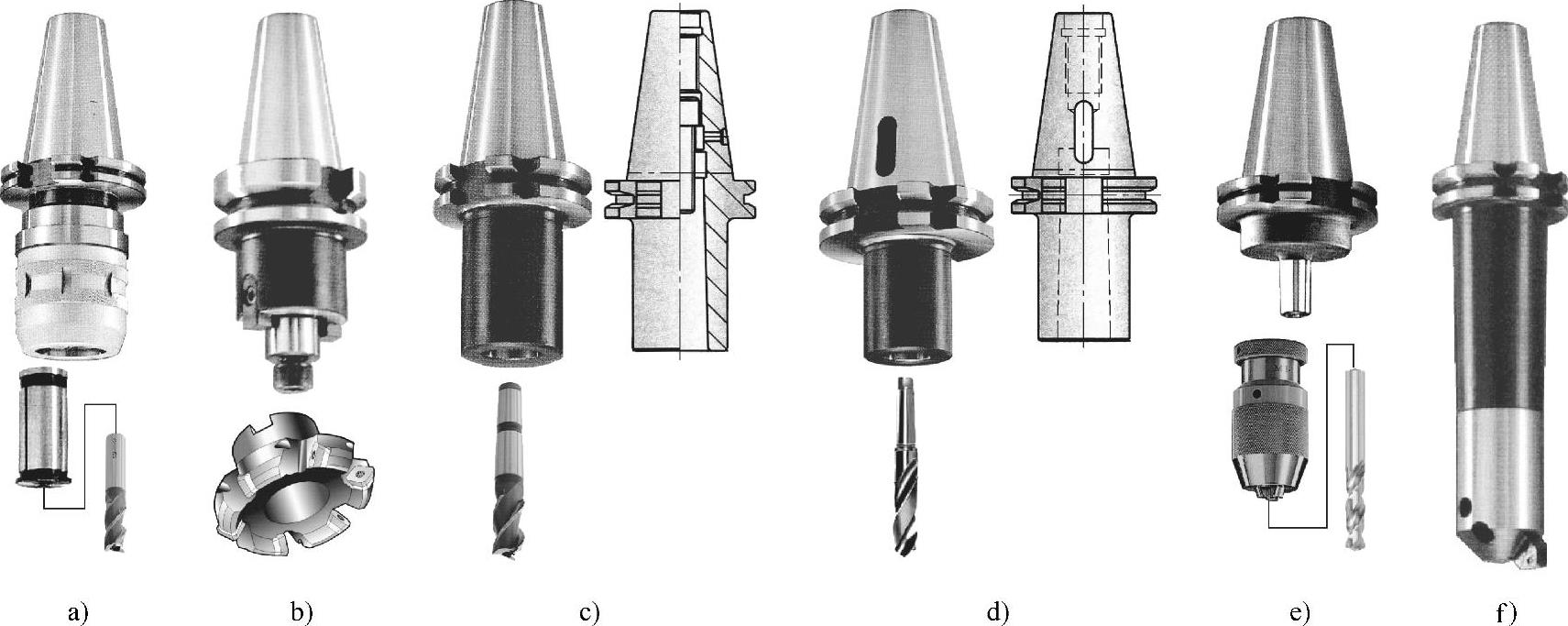

图2-34 常见刀柄及刀具夹持部分的示意图

图2-34c为无扁尾莫氏圆锥孔刀柄，适用于锥柄立铣刀的装夹，利用锥柄中的内六角螺钉拉紧刀具。其装刀部分的莫氏圆锥孔分别有1～4号（JT40型），可装夹的铣刀直径为ϕ6～ϕ56mm。

图2-34d为有扁尾莫氏圆锥孔刀柄，适用于较大直径锥柄钻头的装夹，图中部通槽处与钻头扁尾配合传递扭矩，同时兼起拆卸钻头的作用。钻头依靠莫氏锥柄的自锁固定，其装刀部分的莫氏圆锥孔分别有1～4号（JT40型），可装夹的锥柄麻花钻头的直径为ϕ3～ϕ50mm。

图2-34e为莫氏短圆锥钻夹头刀柄，可装夹小直径的直柄钻头等。

图2-34f为整体式镗刀刀柄结构。若采用模块化的结构方案，则成本较高。
