1.机夹可转位铣刀的概念

机夹可转位铣刀的刀片是用机械夹固的方法固定在刀体上，其刀片具有多个切削刃，当某一个切削刃磨钝后，可转位另一个新切削刃进行加工，所有切削刃磨钝后则更换新的刀片。

2.机夹可转位铣刀刀片的夹固方式

机夹可转位铣刀刀片的夹紧方式主要有楔块夹紧、压板夹紧、螺钉夹紧、勾销夹紧等，图2-23所示为机夹可转位铣刀刀片的夹紧方式。

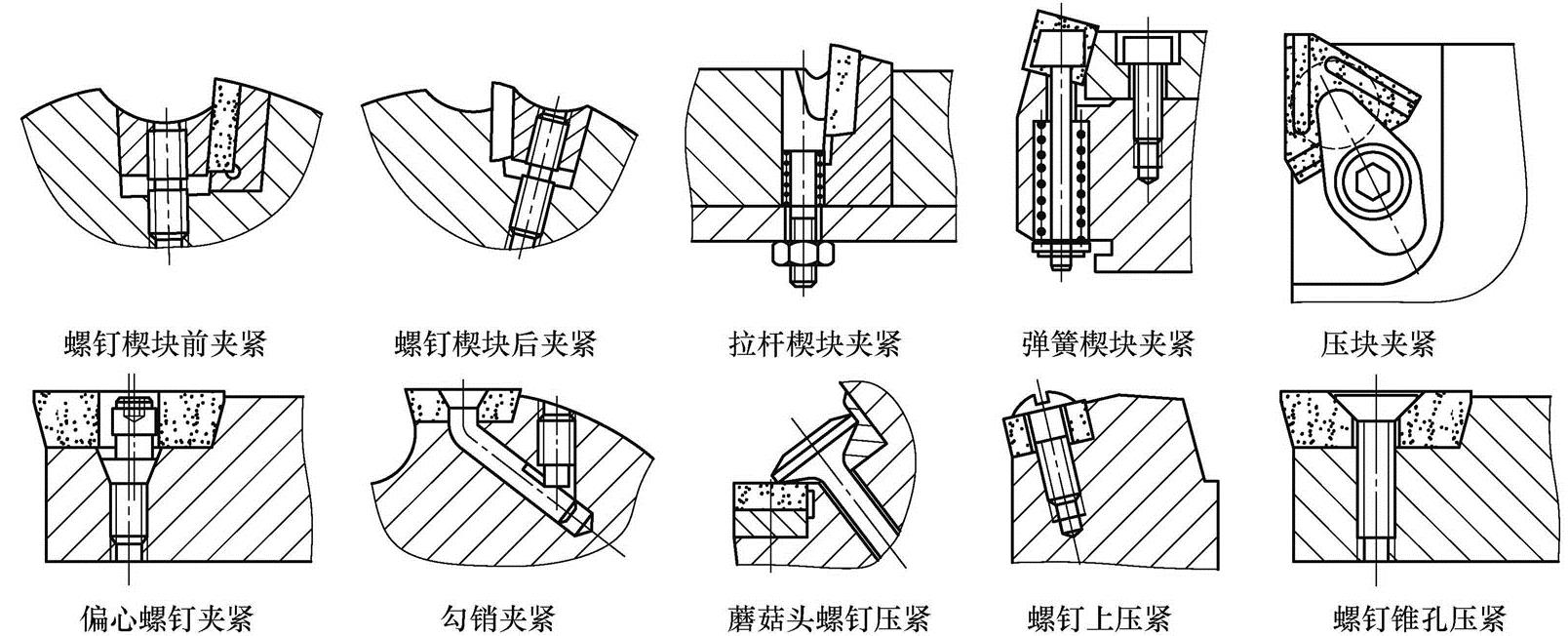

图2—23 机夹可转位铣刀刀片的夹紧方式

3．机夹可转位铣刀示例

图2-24列举了部分机夹可转位面铣刀的结构示例，供参考。其中图a所示的螺钉夹紧式，其夹紧力略小；图b所示的楔块夹紧式，其夹紧力则较大；图c所示较图a增加了刀垫，可对刀体起到一定的保护作用，延长刀体寿命，但结构略显复杂，且占用一定空间；图d所示为带刀片座的面铣刀，偏心销12可以调整刀座的轴向位置，刀片座用螺钉9固定，刀片用螺钉14夹紧。

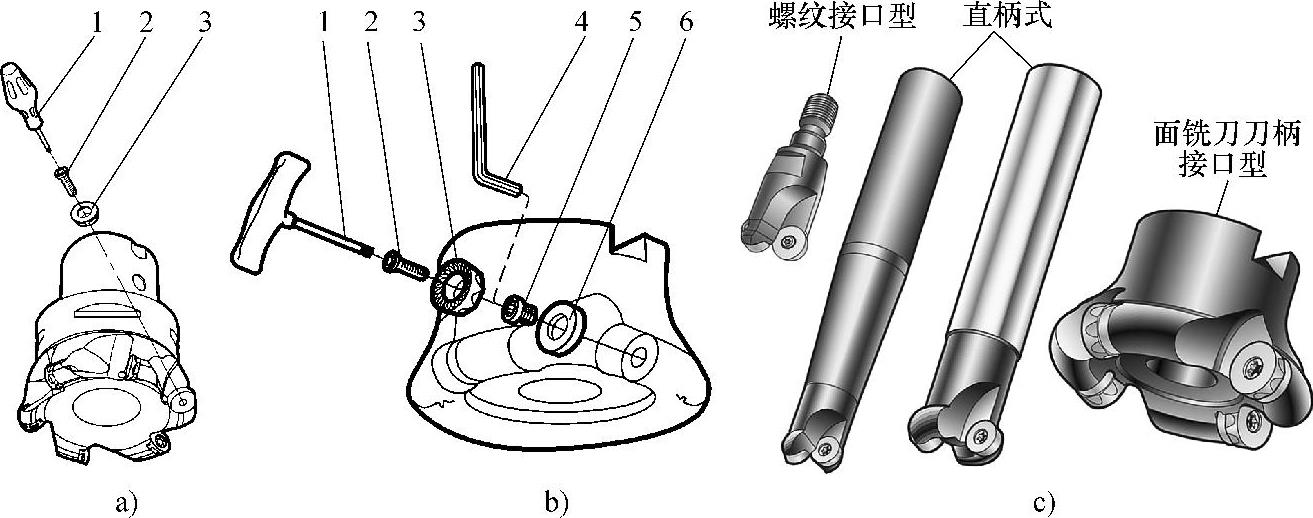

图2-24 机夹可转位面铣刀结构示例

a)螺钉夹紧式 b）楔块夹紧式 c）带刀垫的螺钉夹紧式 d）带刀片座式

1、15-扭矩扳手 2、4-刀片螺钉 3、6、13—刀片5—楔块 7、14—刀垫螺钉 8—六角扳手 9—螺钉 10—垫圈 11—刀片座 12—偏心销 16、17-扳手

图2-25列举了部分机夹可转位槽铣刀的结构示例，供参考。其中图a所示为机夹式带刀片座的斜楔夹紧三面刃铣刀，刀片6通过夹紧螺钉7固定在刀片座4上，刀片座通过楔块2夹同在刀体上，三面刃铣刀由于需要铣削i个面，所以刀片座有左、右型之分；图b所示为机夹式槽铣刀，刀片9靠刀体夹紧部分的弹性力夹紧，必须通过专用扳手10装卸刀片。

图2-26列举了部分机夹可转位球头铣刀的结构示例，供参考。其中图a所示为有刀垫的机夹式球头立铣刀，由于刀垫占用一定空间，因此其常用于直径稍大的铣刀结构，保证刀体的刀片有一定的圆周切削效果，当切深加大时可以起到一定的侧面切削作用；图b所示的

球头铣刀没有刀垫，结构较紧凑，刀具直径可以做的更小；而图c所示的球头刀刀片为单片设计，结构紧凑，常用于小直径机夹式球头铣刀结构。

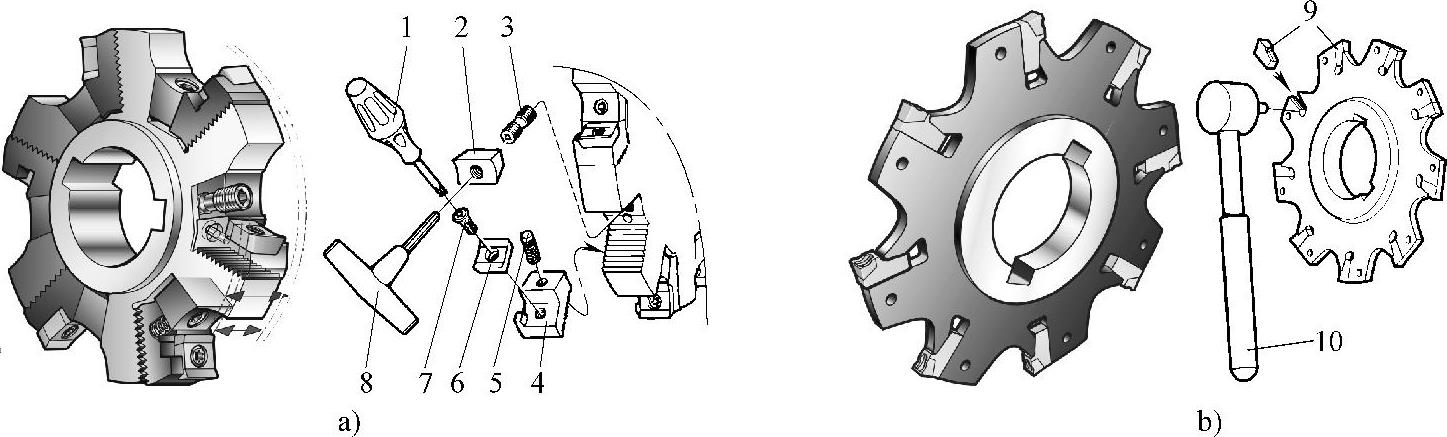

图2-25 机夹可转位槽铣刀结构示例

a）斜楔夹紧三面刃铣刀 b）机夹式槽铣刀

1—扭矩扳手 2—楔块 3—楔块螺钉 4—刀片座 5—弹簧 6、9—刀片 7—刀片夹紧螺钉 8、10—扳手

(www.daowen.com)

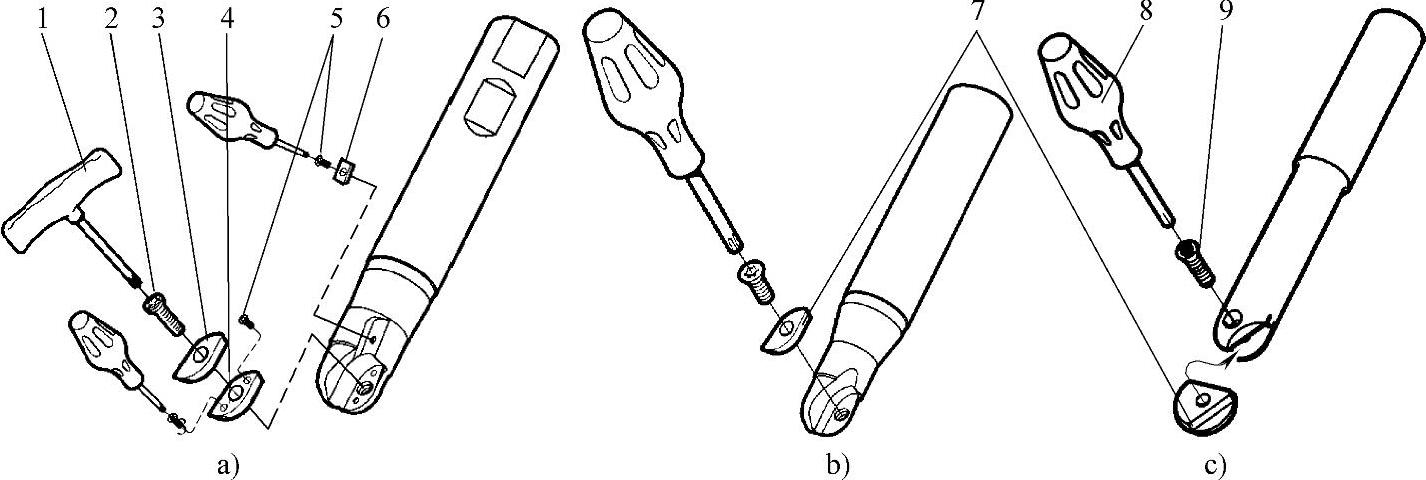

图2-26 机夹可转位球头铣刀结构示例

a）有刀垫的机夹式球头立铣刀 b）双刀片球头立铣刀 c）单刀片球头立铣刀

1—扳手 2、9—刀片螺钉 3、7—刀片 4—刀垫 5—刀垫螺钉 6—保护刀体刀片 8—扭矩扳手

图2-27列举了部分机夹可转位圆角立铣刀（又称圆鼻铣刀）的结构示例，供参考。圆角立铣刀是一种介于平底圆柱铣刀与球头铣刀之间的刀具，常用于曲面粗铣和半精铣加工。

图2-27 圆角立铣刀结构示例

a）无刀垫圆角立铣刀 b）带刀垫圆角仿形立铣刀 c）圆角仿形立铣刀应用示例

1—扭矩扳手 2—刀片螺钉 3—刀片 4—六角扳手 5—刀垫螺钉 6—刀垫

图2-28列举了部分机夹可转位平底圆柱立铣刀的结构示例，供参考。其中图a和图b所示为机夹式圆柱立铣刀，前者轴向仅有一层刀片，因此切削深度较小，而后者在轴向方向上螺旋线式地布置了多个刀片，构成了一个功能类似于整体刀具的螺旋切削刃，因此其可切削的深度较大。

图2-28 平底圆柱立铣刀结构示例

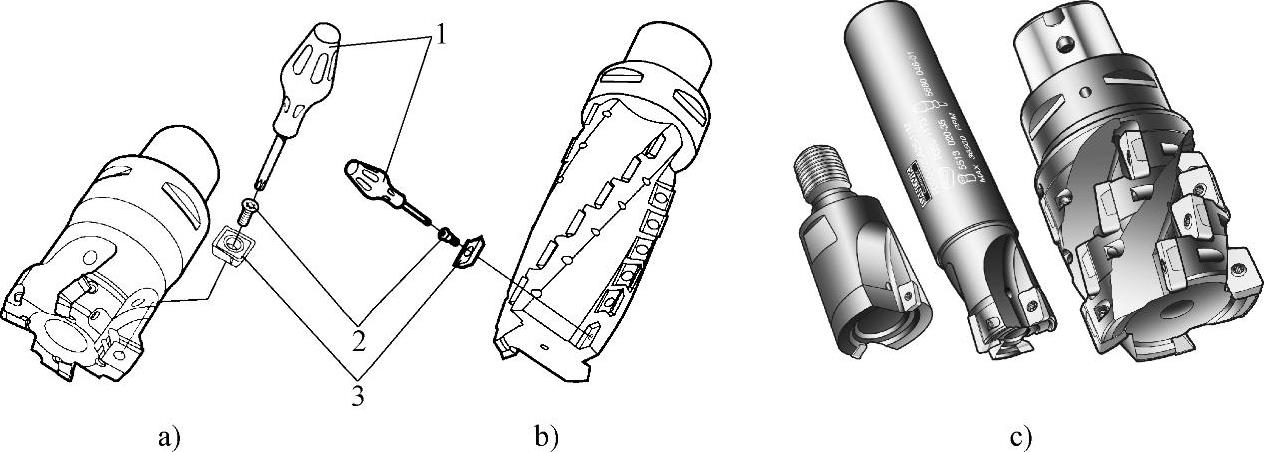

a）小切深圆柱立铣刀 b）长刃圆柱立铣刀 c）圆柱立铣刀应用示例

1—扭矩扳手 2—刀片螺钉 3—刀片

图2-29列举了部分其他类型的机夹可转位铣刀的结构示例，供参考。其中图a所示的钻铣刀，其底部与侧切削刃均有一定的切削效果，适合于插铣等加工。其他铣刀的作用可顾名思义。

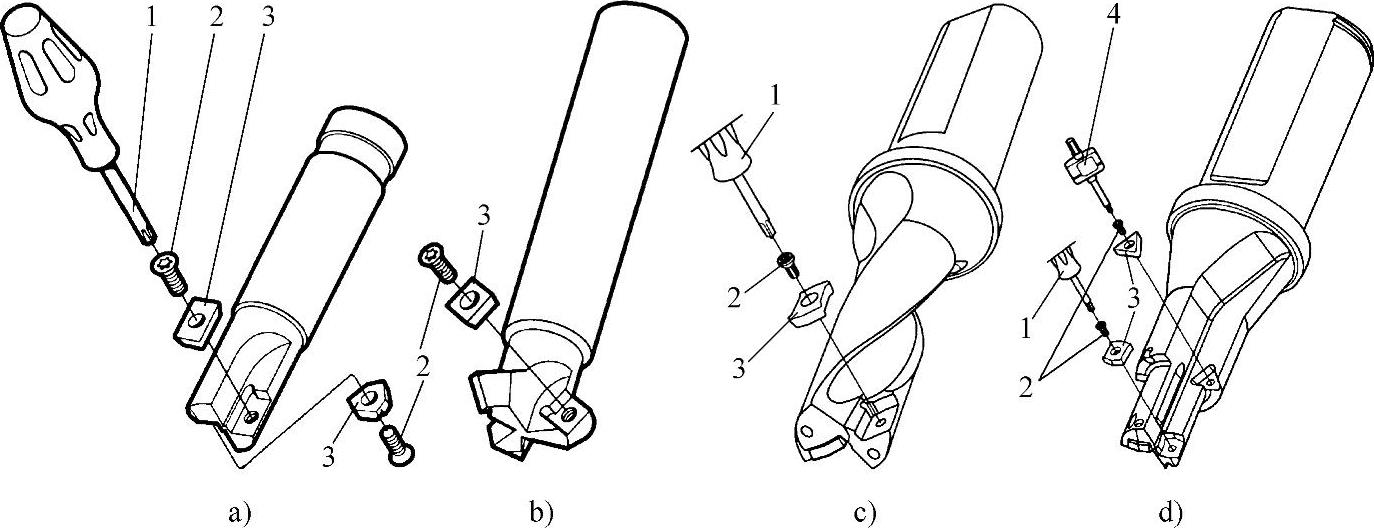

图2-29 其他机夹式铣刀结构示例

a）钻铣刀 b）倒角铣刀 c）机夹钻头 d）钻头-沉头孔复合刀具

1—扭矩扳手 2—刀片螺钉 3—刀片 4—扳手

使用机夹可转位刀具时应尽可能使用生产商自带的螺钉扳手，以控制扭矩，防止螺纹滑丝。
