1.机床坐标系指令G53

机床坐标系指令G53用于指定刀具在机床坐标系中的位置。

指令格式：（G90）G53 X_Y_Z_；

指令中，X_Y_Z_表示刀具在机床坐标系中的绝对坐标值。

执行G53指令后，不管刀具在什么位置，均会快速移动至机床坐标系中指令指定的位置，如图1-28中的A点。

G53指令是非模态指令，仅在程序段中有效，其尺寸字必须是机床坐标系中的绝对坐标值。执行G53指令之前必须执行手动或G28指令回零建立机床坐标系。

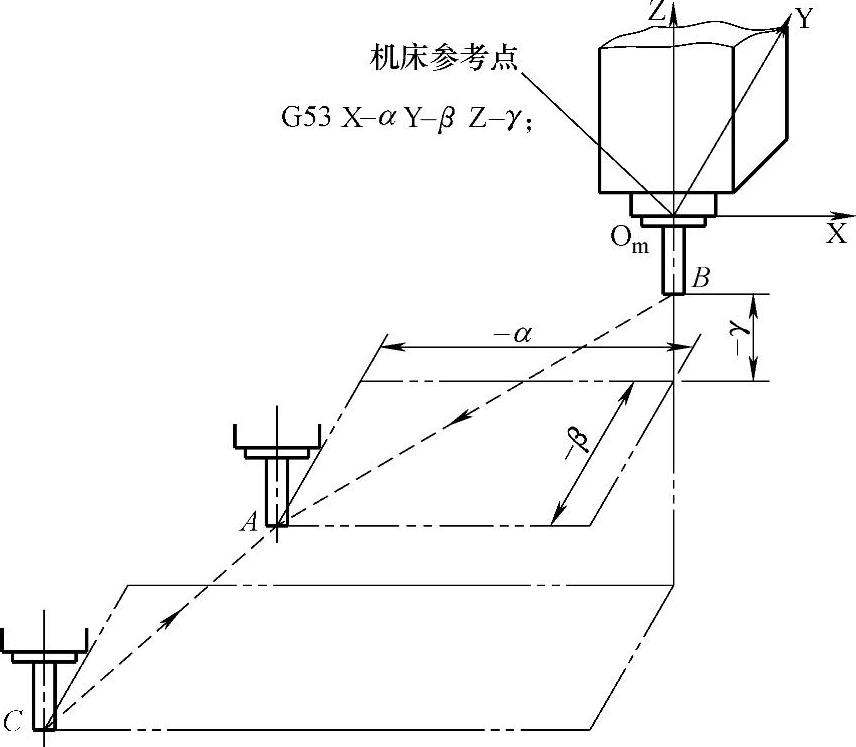

图1-28 G53指令动作

程序示例一：

G91 G28 X0 Y0 Z0； 返回机床参考点（B点），建立机床坐标系

G90 G53 X-α Y-β Z-γ； 刀具快速移动至A点

……

程序示例二：

……

G01 X_Y_Z_； 刀具运行至C点

G90 G53 X-α Y-β Z-γ； 刀具快速移动至A点(www.daowen.com)

……

2.工件坐标系设定指令G92

指令格式：（G90）G92 X_Y_Z_；

G92指令用于建立工件坐标系，指令中X_Y_Z_为刀位点相对于工件坐标系原点O_w的坐标值。G92指令建立工件坐标系与刀具当前位置有关。执行G92指令建立工件坐标系之前，必须将刀具移至预设定工件坐标系中指令指定的位置处，如图1-29中的A点。

数控系统执行到G92指令时，刀具本身不会移动，但数控系统会根据刀具的当前位置和G92指令的指定值建立起工件坐标系。图1-29中，假设刀具当前位置为A点，则执行完G92X100.0Y100.Z50.0；指令，即可建立起O_wXYZ工件坐标系。

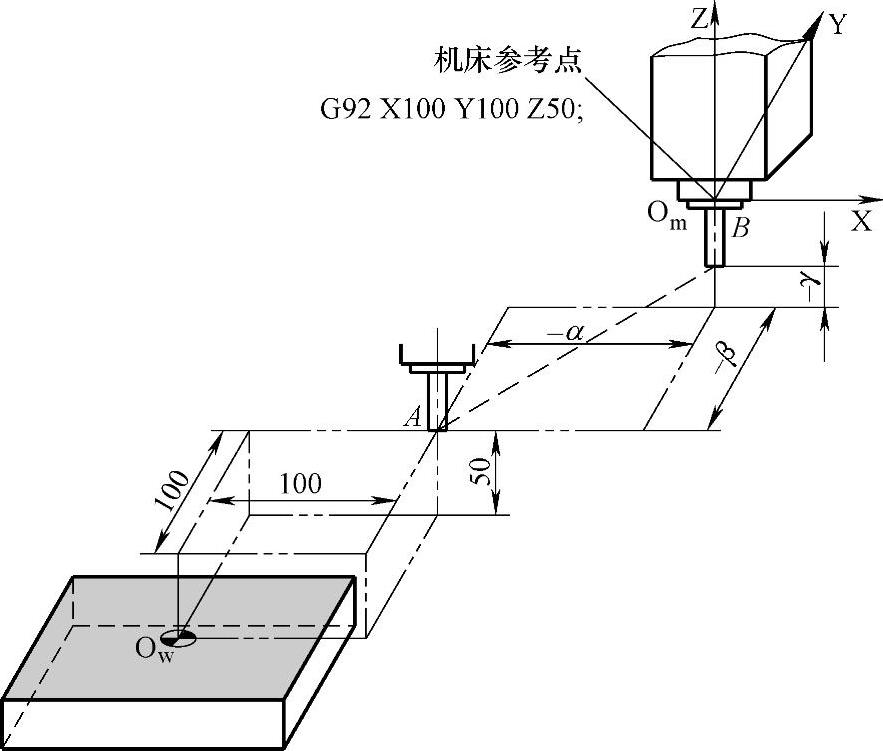

图1-29 G92指令动作

G92指令建立工件坐标系的加工程序，在程序结束之前，一般要将刀具移动至对刀点A，否则，再次执行时会改变工件坐标系的位置。但若与G53指令巧妙组合，则可具备G54～G59指令的功效，读者可仔细品味3.5.5中的程序示例以及图3-31的操作示例进行理解。

3.工件坐标系选择指令（G54～G59）

在数控系统中，可以通过LCD/MDI面板操作事先设置好六个不同的工件坐标系，如图1-30所示。其中G54工件坐标系在机床通电并执行返回坐标参考点操作后即生效。

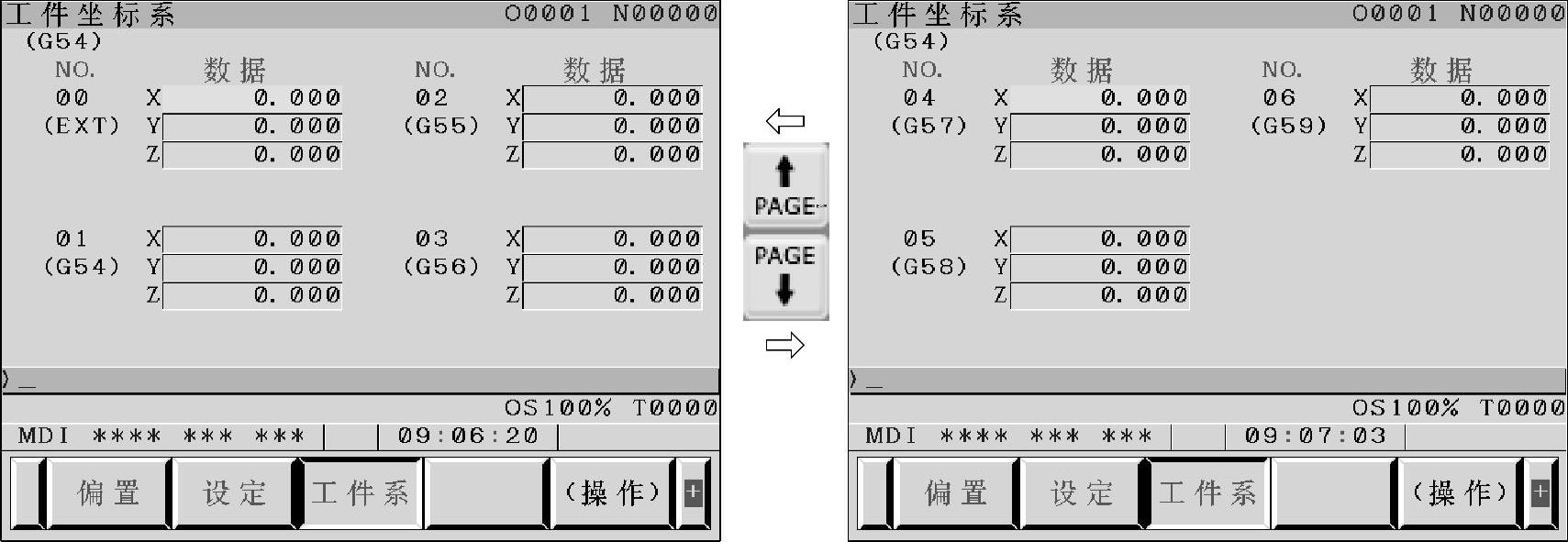

图1-30 工件坐标系设定画面

当程序段中出现指令G54～G59时，即选择相应的工件坐标系。以图1-29为例，若工件坐标系O_wXYZ设置为G55，则执行完下述指令后刀具快速定位至A点。

G55 G00 X100.0 Y100.Z50.0；

注意：G54～G59指令建立工件坐标系与刀具当前位置无关。
