如何合理调节配电网的运行电压?

1.配电网的运行电压和线损的关系

对于农村配电网,在首先满足安全要求的情况下,为了降损节能,实现配电网的经济运行,可根据不同的季节、不同的线路调节电网运行电压,使其在合理的电压水平运行。这是因为配电网的线损主要由:可变损耗与固定损耗两大部分组成,它们的大小都与配电网的运行电压水平高低有关。即

式中 Ue、U——线路额定电压、实际运行电压,kV;

P、Q——线路输送的有功功率,kW;无功功率,kvar;

ΔP、ΔPkb、ΔPgd——线路有功功率的总损耗、可变损耗、固定损耗,kW;

其余符号含义同前。

由式(5-176)可见,配电网的可变损耗与电网运行电压的平方成反比,配电网的固定损耗与电网运行电压的平方成正比。配电网的总损耗又如何随着配电网的运行电压的变化而变化呢?这则要看在总损耗中是可变损耗占的比重大,还是固定损耗占的比重大。据线损理论计算和分析的结果表明,在农村配电网中,绝大多数的配电线路的固定损耗(即配电变压器的空载损耗或铁损)占总损耗的50%~90%,也就是说,绝大多数线路是轻载线路,因此,农村配电网的总损耗是随着配电网的运行电压的升高而增大的。这是农村配电网区别于城市配电网,所具有的特殊性。

鉴于农村配电网的这一客观特点,为了降低其电能损耗,应在满足安全用电要求的前提下,根据不同线路、不同季节,适当降低农村配电网的运行电压(一般以降低5%为宜),使那些固定损耗比重大于可变损耗比重的农村配电线路在较低电压水平运行(显然,当线路的可变损耗比重大于固定损耗比重时,即线路为重负荷者,应适当提高运行电压,才能降低线路的电能损耗,这是确定线路能否采取降低运行电压措施的条件)。

2.农村配电网降压运行的降损效益分析

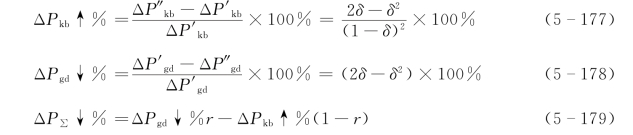

为了分析方便起见,配电网运行电压、可变损耗、固定损耗、总损耗的变化,均以它们的变化率表示。从而,可推导出配电网的三种损耗在电网运行电压降低某一比例的变化状况,即

(www.daowen.com)

式中 δ——配电网运行电压降低的比例系数,即δ=(Ue-U)/Ue

r——固定损耗在配电网总损耗中所占比例系数;

ΔP′kb、ΔP″kb——降压运行前、后的可变损耗,kW;

ΔP′gd、ΔP″gd——降压运行前、后的固定损耗,kW;

ΔPkb↑%——电网降压运行时可变损耗上升的百分率;

ΔPgd↓%——电网降压运行时固定损耗下降的百分率;

ΔP↓%——电网降压运行时总损耗下降的百分率。

根据上列函数关系式,对相应参数取若干个数值,即可得到表5-31。

从表5-31可见,当配电网的运行电压降低5%时,电网中的固定损耗将降低9.75%,而可变损耗将升高10.8%。但是,由于农村配电网固定损耗在总损耗中占的比重一般都大于可变损耗的比重,例如当固定损耗的比重r1=0.6、r2=0.7、r3=0.8时,总损耗将相应降低,即分别降低:1.53%、3.58%、5.64%。这就是说,对农村配电网,降低运行电压,不仅不会使线损上升,反而会使线损下降,获得降损节能的效益(但是降低运行电压是有条件和标准的)。

表5-31 农村配电网降压运行与降低线损的关系表
