实现配电网经济运行的技术条件

时间:2023-06-17 理论教育 版权反馈
【摘要】:图5-15配电网线损率变化曲线和实例线路运行情况分析示意图从图5-15三条曲线可见,ΔAb%=f与ΔAd%=f有一个交点;在这一点上,ΔAb%=ΔAd%,相对应地ΔA∑%有一个极小值;Ipj有一个经济值,称为线路经济负荷电流;β也有一个经济值,称为变压器经济综合平均负载率。总而言之,ΔAb%=ΔAd%之点或ΔA∑%极小值之点、Ijj和βjj出现之点,就是10kV配电网(或线路)经济运行的技术条件。

实现配电网经济运行的技术条件

因为在10(6)kV配电网中既存在可变损耗,也存在固定损耗,两者之和即为总损耗;相对应地就有:可变损耗率与固定损耗率之和等于总损耗率(或称总线损率)。

式中 AP·g——线路有功供电量,kW·h;

IPj——线路首端负荷电流的平均值,A;

K——线路负荷曲线形状系数;

Rd·∑——线路总等值电阻,Ω;

t——线路运行时间,h;

ΔPo·i——线路上每台变压器的空载损耗,W;

Ue——线路的额定电压,kV;

cosφ——线路负荷功率因数

在电网结构、线路导线型号及长度、变压器型号容量及台数,以及无功补偿容量在一定时期不变的情况下,上式中只有线路负荷电流是变量,其余各参数均为常量。(www.daowen.com)

式(5-161)说明,配电网的总线损率(即总理论线损率)是由可变损耗率与固定损耗率之和所组成;其中可变损耗率是与线路负荷电流成正比(直线斜率即为Cb或B),固定损耗率是与线路负荷电流成反比。也就是说,三个线损率都是线路负荷电流的随机函数。

当电网(或线路)的负荷电流用电网(或线路)中的配电变压器的综合平均负载率表示时(在理论上是可以的),同理可得

根据上面的表示式,当假定Ipj(或β)为若干个适当数值,即可计算出相应的ΔAb%、ΔAd%与ΔA%之值;当选定适当比例尺或坐标时,即可作出三个线损率的曲线;此曲线即为三线损率随线路负荷电流变化而变化的规律,如图5-15所示。

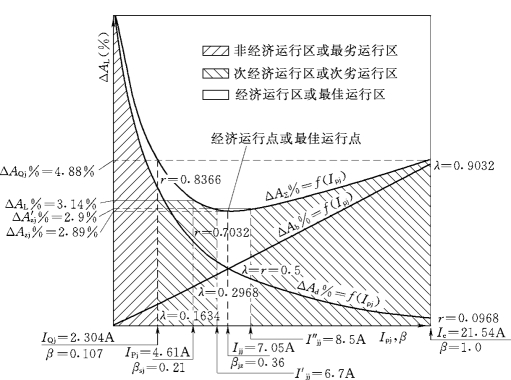

图5-15 配电网线损率变化曲线和实例线路运行情况分析示意图

从图5-15三条曲线可见,ΔAb%=f(Ipi)与ΔAd%=f(Ipj)有一个交点;在这一点上,ΔAb%=ΔAd%,相对应地ΔA%有一个极小值;Ipj有一个经济值(以Ijj表示),称为线路经济负荷电流;β也有一个经济值(以βjj表示),称为变压器经济综合平均负载率。总而言之,ΔAb%=ΔAd%之点或ΔA%极小值之点、Ijj和βjj出现之点,就是10(6)kV配电网(或线路)经济运行的技术条件。
