1.高压绕组和低压绕组改制技术要求

高压绕组一般需绕在电木纸筒上,纸筒厚度约2.5～3mm。绕组分内、外两个线圈绕制,内圈约占总层数的1/3,外圈占总层数的2/3；两个线圈之间的油道宽为4～6mm。高压绕组端部绝缘应高出线圈高度10～15mm,它到铁轭的绝缘距离一般为20～25mm,相邻两心柱上的高压绕组间距为8mm,否则两相之间应加装厚度不小于2mm的绝缘隔板。低压绕组可不用电木纸筒,在套入铁芯时,使用1mm厚的绝缘纸板与铁芯隔开即可；低压绕组端部绝缘宜高出线圈5mm,线圈芯柱之间的油道宽度为5mm,它到铁轭的绝缘不应小于15mm；低压绕组并绕导线不宜超过4根,并绕导线型号不能超过两种；如导线立绕时,其宽边与窄边之比不应小于1.3倍,也不应大于3.0倍。

2.高压绕组和低压的层间绝缘及绝缘结构要求

线圈层间绝缘一般采用0.12mm厚的K12型电缆纸,当两层间的工作电压不大于500V时,垫2层；当其电压为501～1300V时,垫3层；当层间总工作电压为1301～1800V时,垫4层；1801～2300V时垫5层；2301～2800V时垫6层；2801～3300V时垫7层；3301～3800V时垫8层；2801～4300V时垫9层。层间绝缘均应高出线圈端部10～16mm。

高压绕组和低压绕组的引线应缠包绝缘,其对地最小距离见表5-25,引线间最小距离见表5-26。

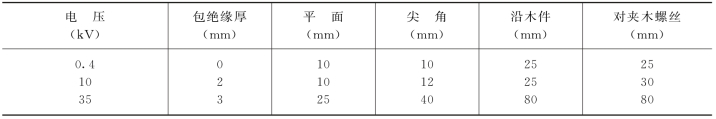

表5-25　引线对地最小距离

(www.daowen.com)

各引线在油箱中露出油面部分与油箱及接地部分的距离小于120mm时,应加套黄蜡管。高压套管引线对大盖的高度不小于140mm(电压为6～10kV时)。

油中裸露带电零件对地最小距离为：低压0.4kV为10mm,10kV为30mm,35kV为90mm。若小于上述规定时,应加装3mm厚的绝缘板隔离。

3.改制时对铁芯的绝缘要求

改造变压器的铁芯应清洁、无油污、无水锈；硅钢片绝缘漆完好,漆膜(两边)不应超过0.02mm；穿心螺丝与铁芯之间应绝缘良好,其绝缘电阻不小于2MΩ,绝缘纸垫外径应大于穿钉垫圈外径2mm,厚度不应小于2mm；铁轭夹件应垫上厚度不小于1.5mm的绝缘纸；铁芯在低压侧应有一点接地。

表5-26　引线间最小距离
