所谓高能耗配电变压器,是指JB500—64标准的配电变压器。其型号有：SJL、SJL1、SJ、SJ1、SJ2、SJ3、SJ4、TM等。JB1300—73组Ⅱ(热轧硅钢片)标准的配电变压器,JB1300—73组Ⅰ(冷轧硅钢片)标准的配电变压器,具体型号有：SL、SL1、SL2、SL3、SL4等。所谓热硅轧钢片,是指表面不太光滑和涂漆较厚者,且剪切时一般使用直接缝结构；所谓冷轧硅钢片,是指表面光滑有绝缘漆膜者,且剪切时一般使用斜接缝结构。

所谓低损耗配电变压器,是指：①1981年5月由上海等15个变压器厂家联合设计,1982年2月试制成功,1982年5月在天津通过国家鉴定的GB6451—85标准SL7系列和S7系列的配电变压器；②由沈阳变压器研究所组织全国12个变压器厂家联合设计,1986年5月中旬试制成功的GB6451—86标准S9系列配电变压器；③20世纪80年代末期研制成功的新型S9系列的配电变压器；④20世纪90年代末期研制成功的S11系列和21世纪初研制成功的S13系列的配电变压器；⑤非晶态合金钢片变压器等。

必须指出,SL7系列和S7系列配电变压器虽属低损耗变压器,但与国外同容量先进产品相比,体积较大,消耗原材料较多,总重量超出国外先进产品30%,总功率损耗比高能耗变压器虽有所降低(如空载损耗比73标准降低40%),但仍不甚理想。而S9系列变压器,在性能、结构、总重量等方面都达到20世纪80年代国际先进水平,如空载损耗又比SL7系列降低5.6%,短路损耗平均降低23.3%,总损耗平均降低20%～26%,总重量平均降低6.67%,油重平均降低17%。而S11型变压器空载损耗又比S9型变压器降低20%以上；S13型变压器空载损耗再比S11型变压器降低10%,非晶态合金钢片变压器的空载损耗再比S13型变压器降低150%,负载损耗降低1.22%,但价格增高30%,见表5-22。

基于上述情况,1998年国家计委、科委、机械工业部下发(98)272号文件通知,要求推广节能产品,淘汰高能耗产品,1998年12月底停止生产、停止安装使用S7系列和SL7系列的变压器,改用S9系列变压器。

据有关资料介绍及调查统计显示,在我国农电系统中,现今还有12%～15%的属于JB1300—73标准的高能耗配电变压器,这些高能耗变压器是20世纪80年代前安装使用,至今尚未更新改造或经过近20余年更新改造遗留下来的。(www.daowen.com)

高能耗配电变压器的能耗比低损耗配电变压器的能耗大得多。下面以额定容量50kVA、80(75)kVA、100kVA三种配电变压器为典型实例,列表(见表5-23)说明。

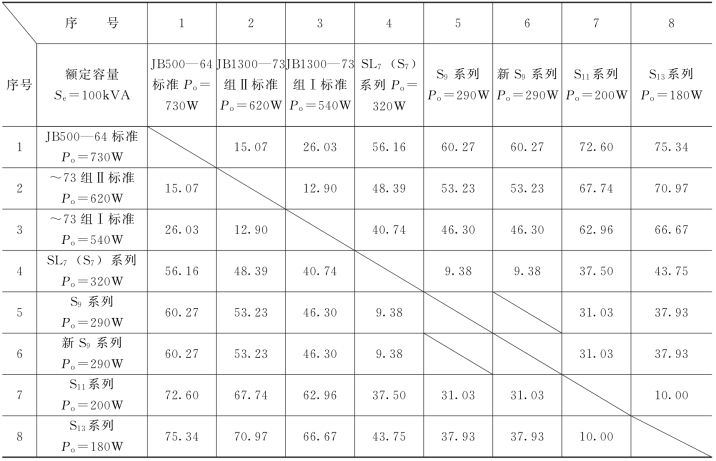

表5-22　额定容量100kVA8种标准(系列)配电变压器空载损耗(Po)相互比较降低百分数(%)表

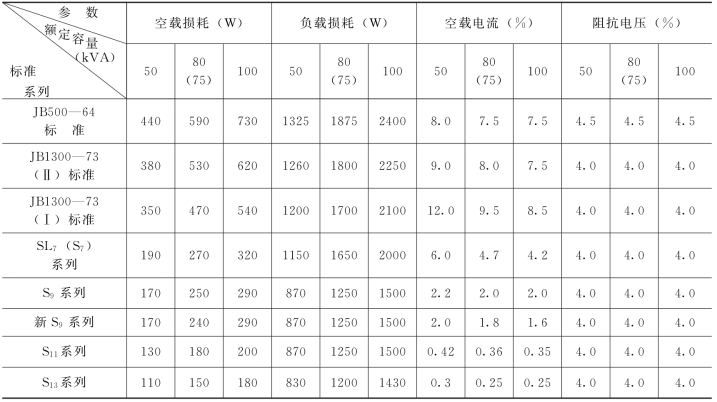

表5-23　三种容量高能耗配变与低损耗配变技术性能比较表
