合理选择确定配电变压器的安装位置,能使低压线路的配置合理(主要是指出线条数),减少因布局不合理(主要是指低压线路超长)造成的电能损耗,从而达到既节约资金,又节省器材的技术经济指标要求。

1.合理选定配电变压器安装位置的原则

(1)要使配电变压器能够得到充分的利用。即要求配电变压器经常处于经济合理负荷下运行,几乎没有空载运行的时间,轻载运行的情况也极少存在。比如,对于某些中小型排灌站或机井台的专用变压器,不应考虑其他负荷的用电,以便在非用电季节能将变压器停下来,从而减少变压器空载损耗；而对于其他一般的变压器,应考虑多带几种不同性质的负荷,以利用各种负荷的时间差异而使变压器得到极为充分的利用,使之经常有较高的负荷率。

(2)所选安装位置应该是地势较高、安全可靠,既不会被水淹和水冲,又不会塌方使变压器倾斜或倒下,并且进出线容易、交通运输方便、远离学校(特别是小学校)和人员稠密区。

(3)在确保低压线路供电半径不超过500m的条件下,要使配电变压器置于负荷中心或靠近负荷中心,以减少低压线路线损。

2.按负荷中心确定配电变压器安装位置的方法

这是使配电台区低压电网线损最小的一种方法,也是目前用得最多的一种方法。所谓“负荷中心”,是指按输送负荷功率(或容量)及其输送距离的乘积(称为负荷矩)而求得的中心；它一般不与负荷的地理位置中心相重合。负荷中心具体确定方法如下：

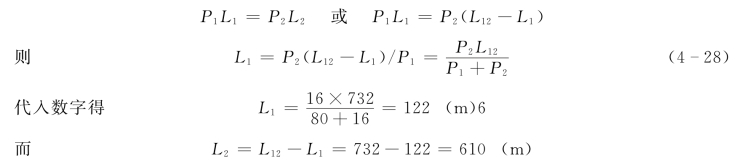

(1)有两个负荷的负荷中心。例如某配电台区有两个不同大小的负荷,一个有功功率P1=80kW,另一个有功功率P2=16kW,两个负荷点相距为L12=732m。那么,此两个负荷的地理位置中心在两者连线的中点C点上,而负荷中心必然在靠近较大一负荷P1=80kW的附近。即应满足下式

所以,求得该配电台区的负荷中心在D点,如图4-14所示。

图4-14　负荷中心和地理位置中心示意图(单位：m)

P1=80kW；P2=16kW；LAB=732m(www.daowen.com)

(2)有三个及以上的多个负荷的负荷中心。首先索取一张坐标纸,将其左下角定为o点,通过此点的水平方向线定为x轴,通过o点的垂直方向线定为y轴；然后将各负荷点的相对位置按照一定的比例标在坐标纸上；最后将各负荷点对x轴的垂直距离和对y轴的水平距离,按照上述相同比例量出来,并分别以：P1(x1、y1)、P2(x2、y2)、P3(x3、y3)、…表示,并标在坐标纸上。此时,即可按照下列公式计算确定这些负荷的负荷中心(即坐标位置)。

式中 X——负荷中心(垂直交于x轴)的水平距离,m；

Y——负荷中心(水平交于y轴)的垂直距离,m；

x1,…,xn——各负荷点(垂直交于x轴)的水平距离,m；

y1,…,yn——各负荷点(水平交于y轴)的垂直距离,m；

P1,…,Pn——各负荷点的有功功率,kW。

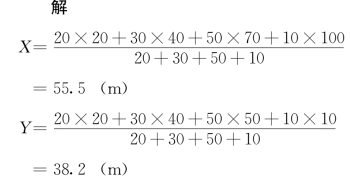

【例4-2】 某配电台区有四个负荷,P1=20kW,P2=30kW,P3=50kW,P4=10kW；它们的坐标x值与y值分别为：P1(20、20),P2(40、40),P3(70、50),P4(100、10),坐标x值与y值的单位为m,试求此四个负荷的负荷中心的坐标值。

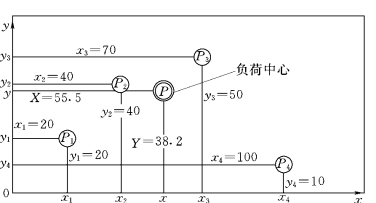

将此两坐标值X值与Y值绘于坐标纸上得到的P点,即为该配电台区的四个负荷的负荷中心,如图4-15所示。

图4-15　利用坐标法求取负荷中心图(单位：m)
