(1)接入中性点绝缘系统的电能计量装置,应采用三相三线有功、无功电能表。接入非中性点绝缘系统的电能计量装置,应采用三相四线有功、无功电能表或三只感应式无止逆单相电能表。

(2)接入中性点绝缘系统的三台电压互感器,35kV及以上的宜采用Y/y方式接线；35kV以下的宜采用V/v方式接线。接入非中性点绝缘系统的三台电压互感器,宜采用Y0/y0方式接线。其一次侧接地方式和系统接地方式相一致。

(3)低压供电,负荷电流为50A及以下时,宜采用直接接入式电能表；负荷电流为50A以上时,宜采用经电流互感器接入式的接线方式。

(4)对于三相三线制接线的电能计量装置,其二台电流互感器二次绕组与电能表之间宜采用四线连接。对于三相四线制连接的电能计量装置,其三台电流互感器二次绕组与电能表之间宜采用六线连接。

下面将农村电网中常见的几种电能计量装置接线方式简述如下。

1.有功电能的计量

(1)单相电路有功电能的计量。计量单相电路有功电能选用单相电能表,接线方式有直接接入电路的,也有经互感器接入电路的。当采用前种接线方式时,电能表读数就是计量的有功电能。当采用后种接线方式时,电能表读数乘以互感器的额定变比,才是计量的有功电能。其接线方式如图4-2～图4-4所示。

图4-2　单相电能表直接接入电路

图4-3　单相电能表经电流互感器接入电路

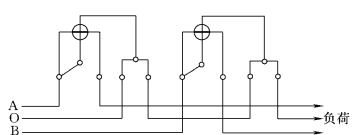

图4-4　用两只电能表计量380V电量

图4-5　用三相四线电能表计量三相有功电能

(2)三相四线电路有功电能的计量。计量三相四线电路有功电能,可选用一只三相四线电能表或三只单相电能表(三只表读数之和就是计量的有功电能)。其接线方式如图4-5、图4-6所示。

(www.daowen.com)

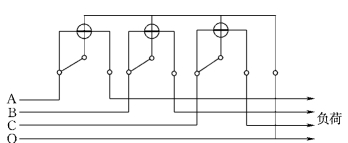

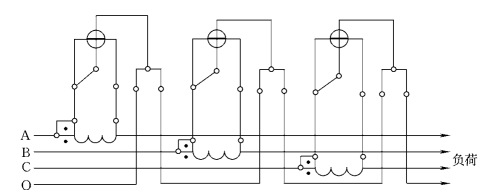

图4-6　用三只单相电能表计量三相有功电能

(3)三相三线电路有功电能的计量。计量三相三线电路有功电能,可选用三相两元件电能表。接线方式如图4-7、图4-8所示。

图4-7　三相三线低压电路有功电能计量接线图

图4-8　三相三线高压电路有功电能计量接线

2.无功电能的计量

计量三相三线电路无功电能,选用无功电能表。当没有无功电能表时,可用有功电能表跨相接线；此时,电能表读数乘以3/2才是计量的无功电能。这种计量方式,适宜于电压、电流的相角是对称的电路；否则,会影响计量的准确性。见图4-9～图4-12。

图4-9　差电流两元件无功电能表直接接入电路

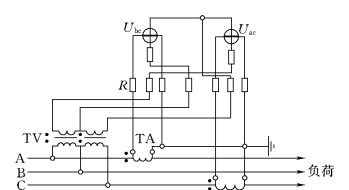

图4-10　差电流两元件无功电能表经电压互感器与电流互感器接入电路

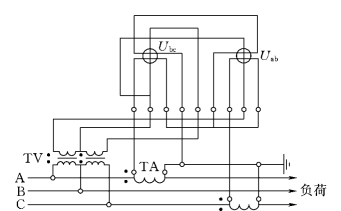

图4-11　DX2型无功电能表经电压互感器与电流互感器接入电路

图4-12　用有功电能表跨相接法测量无功电能
