【例2-12】 某35kV架空输电线路,有导线LGJ—185为5.7km,LGJ—150为2.6km,LGJ—120为3.4km；有35/10kV电力变压器SL7—5000×2kVA,SL7—3150×2kVA,某月运行675h,有功供电量为4269947kW·h,无功供电量为2596128kvar·h,测算得负荷曲线特征系数为1.05,其他参数及线路结构如图2-16所示。试将该线路的当月理论线损率和线路导线、变压器铁芯、变压器绕组中的损耗所占比重计算出来。

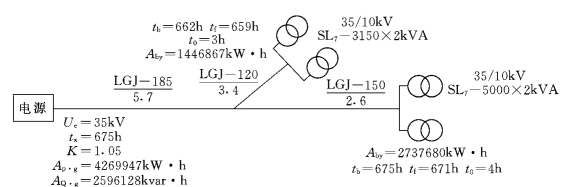

图2-16　某35kV输电线路结构图

解 为了方便起见,首先计算两座变电站4台主变的空载损耗ΔAo。即

ΔA′o=ΔP′o×2×t′b=6.76×2×675=9126(kW·h)

ΔA″o=ΔP″o×2×t″b=4.75×2×662=6289(kW·h)

ΔAo=ΔA′o+ΔA″o=9126+6289=15415(kW·h)

然后计算两座变电站4台主变的负载损耗ΔAf。

因线路的负荷功率因数为

两座变电站变压器的平均负载率分别为

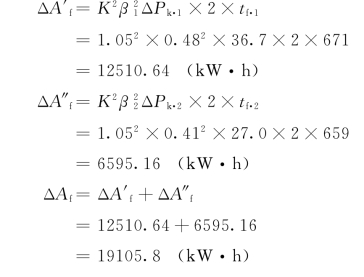

故两座变电站4台主变的负载损耗ΔAf为

(www.daowen.com)

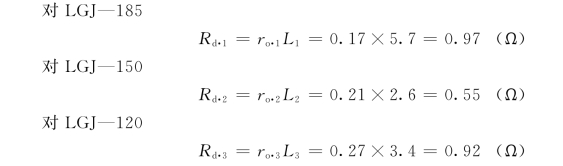

接着,计算线路导线中的损耗ΔAl。因线路导线电阻为：

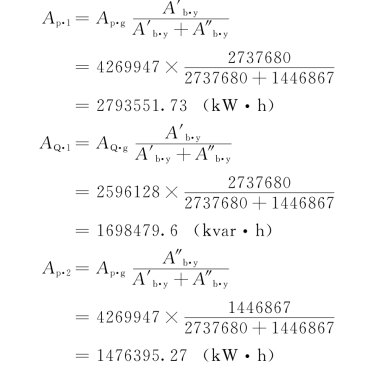

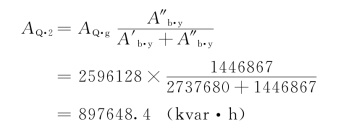

又因线路对两座变电站(SL7—5000×2kVA和SL7—3150×2kVA)的有功供电量和无功供电量分别为(在两分支线首端未装表的情况可这样做)

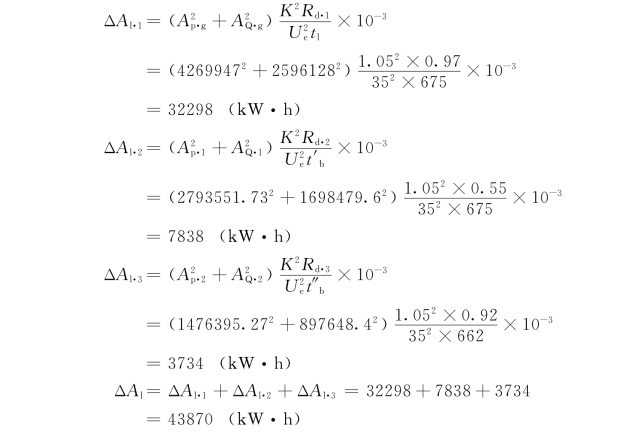

设对LGJ—185有ΔAl·1,对LGJ—150有ΔAl·2,对LGJ—120有ΔAl·3,则

最后,计算线路总电能损耗ΔA∑和理论线损率ΔAl%,以及线路导线中的损耗比重ΔAxd%、变压器绕组中的负载损耗比重ΔAf%、变压器空载损耗比重ΔAo%为

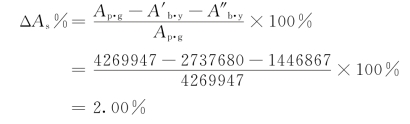

而线路的实际线损率为

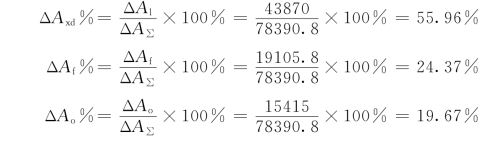

各种损耗在总损耗中所占百分比为

从本节的输电线路线损实例计算与前节的高压配电线路线损实例计算相比较可以看出有明显不同之处。其一,本例的损耗电量的计算是按线路的各个组成元件或分为若干部分分别进行的；而前节实例的损耗电量的计算,则有所不同,即不是如此细化,特别是线路导线损耗的计算,不再分主干线、主分支线、一般分支线等几个部分。其二,本节实例线路的可变损耗电量及其在总损耗中所占比重远大于固定损耗电量及其比重,这是与前节实例线路和大多数高压配电线路不同之处。
