低压配电线路和三相异步电动机损耗的计算实例

时间:2023-06-17 理论教育 版权反馈
【摘要】:因电动机在此负载下的负荷电流为故电动机在该负载运行下的电能损耗为同样,两种计算方法的结果相比较,略有误差;前一种计算方法的结果应该是不精确的,因电动机在这一负载下的负荷电流的计算值经“四舍五入”后略有减小;而后一种计算方法的结果未经“四舍五入”的处理,故相对来说是比较精确的。总而言之,三相异步电动机的电能损耗在额定负载(即满载)时应大于在任意一负载下之值,而应小于在超载(即过载)下之值。

低压配电线路和三相异步电动机损耗的计算实例

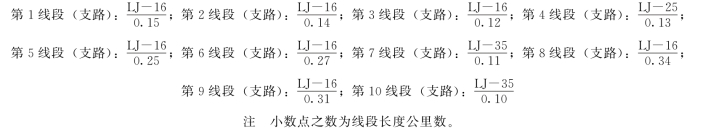

【例2-7】 有一条380/220V配电线路,某月运行402h,有功供电量为9760kW·h,测算得负荷曲线特征系数为1.16,负荷功率因数为0.85;线路接线如图2-13所示,其结构参数已标出;线路有三条支路的单相生活用电负荷、四条支路的三相动力负荷的用电量已标出,试进行线损理论计算。

解 首先计算线路首端的平均负荷电流

然后按照已经划分出来的线段(或支路)及其序号,计算线路的等值电阻。因等值电阻的分母值为

等值电阻的分子值为各线段等值电阻之和,即

其中 线段1为3×12582×1.98×0.15

线段2为3×11262×1.98×0.14

线段3为2×11442×1.98×0.12

线段4为3.5×(1258+1144+1126)2×1.28×0.13

线段5为2×12832×1.98×0.25

线段6为3×12742×1.98×0.27

线段7为3.5×(8858-1391-1382)2×0.92×0.11

线段8为3×13912×1.98×0.34

线段9为2×13822×1.98×0.31

线段10为3.5×88582×0.92×0.1

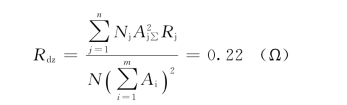

将所得各线段等值电阻值存入累加器,调出值即为它们之和。故得线路等值电阻之值为

(www.daowen.com)

接着计算低压线路的损耗电量为

最后计算线路的线损率:

理论线损率为

实际线损率为

两线损率相比较,相差1.2%,说明该线路还有一定的降损节电潜力。

【例2-8】 某排灌站有两台380V三相异步电动机,额定功率均为22kW,额定负荷功率因数均为0.89,额定效率均为87%,所不同的是一台是额定负荷下运行,另一台是在75%负荷下运行。试计算这两台电动机在某月的720h运行中的电能损耗各为多少?

解 先计算额定负载下运行的电动机的电能损耗。因电动机的额定电流

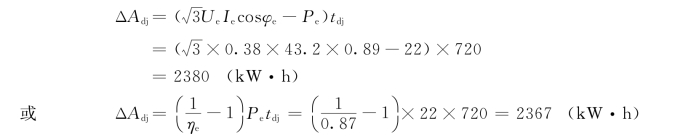

故电动机在额定负载下的电能损耗为

两种计算方法的结果相比较,略有误差;前一种计算方法的结果应是不精确的,因电动机额定电流的计算结果经“四舍五入”后略有增大;而后一种计算方法的结果未经“四舍五入”的处理,故相对而言是比较精确的。

然后计算电动机在75%负载下运行的电能损耗。因电动机在此负载下的负荷电流为

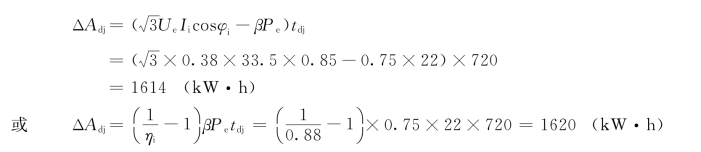

故电动机在该负载运行下的电能损耗为

同样,两种计算方法的结果相比较,略有误差;前一种计算方法的结果应该是不精确的,因电动机在这一负载下的负荷电流的计算值经“四舍五入”后略有减小;而后一种计算方法的结果未经“四舍五入”的处理,故相对来说是比较精确的。

总而言之,三相异步电动机的电能损耗在额定负载(即满载)时应大于在任意一负载下之值,而应小于在超载(即过载)下之值。这和变压器是同样的道理。
