双电源供电配电网线损计算方法

电源供电配电网的形式主要有两种:一是两电源在用电负荷的同侧,其功率输出的方向在所有支路上是相同的;二是两电源在用电负荷的异侧,其功率输出的方向在相应支路上是反向的。如图2-10所示。

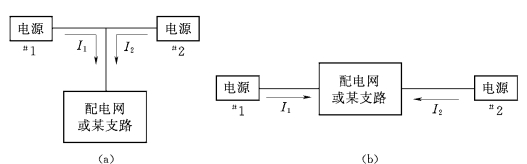

图2-10 双电源供电之配电网的两种形式

(a)电源在用电负荷的同侧;(b)电源在用电负荷的异侧

为了便于叙述,这里引用一个较为重要的概念,即支路分流比(记作Kf)。它是指某支路从线路总电流中分取电流量的比例;具体地说,通常它是按某支路供电的负荷电量(或配变容量)之和对全线路负荷总电量(或配变总容量)之比值来确定的(Kf≤1)。支路分流比值Kf的计算确定,要考虑电网中只有其中某一个电源轮换单独存在下逐一进行。这里用Kf表示。

当两电源输出的负荷电流分别为I1和I2,设某支路Rj对两电源的分流比分别为Kf·1和Kf·2,则该支路Rj从两电源取得的电流量分别为

显然,对于第一种形式的电网,两电源是同方向向支路Rj输送电流,因而使得Ij·1与Ij·2在支路Rj中也同方向,所以,Kf·1与Kf·2相等。对于第二种形式的电网,两电源电流在支路Rj中的分流的方向是相反的;当假设Ij·1为正方向时,则Ij·2为负方向;因而使得Kf·1与Kf·2不相等;但是因为正反两方向由Rj供电的电量(或容量)之和恰好与全线路总抄见电量(或配变总容量)相等,应该有Kf·1+Kf·2=1的现象。

由上述可知,流经某支路Rj的实际电流,应该是两个电源电流在该支路分流的叠加值,即

可想而知,叠加后的电流值,对于第一种形式电网,其值比任一电源电流在支路Rj中的分流值要大;相反的,对于第二种形式的电网,其值比任一电源电流在支路Rj中的分流值要小。另外,叠加后的电流值,有可能为正值,也有可能为负值;正值表示与假设电流方向相同,负值表示与假设电流方向相反。

支路Rj中的叠加电流即实际电流求出后,即可按下式计算确定支路Rj的导线电能损耗

式中 K——线路负荷曲线特征系数;

Rj——支路导线电阻,Ω;

t——支路通电所历时间,h;

roj——支路导线单位长度电阻值,Ω/km;

Lj——支路导线长度,km。

实际上,一个配电网或一条配电线路的支路数是很多的;为了使计算不致紊乱,可采取计算与列表相结合的办法,即首先将表格绘制好,填入各支路编号及其已知参数,然后逐一进行计算,并将计算结果即支路的导线电能损耗填入,最后进行合计,即这一配电线路导线中的总电能损耗为(www.daowen.com)

式中 n——配电网或线路的支路数。

接着,计算配电或线路中的变压器的电能损耗,其计算方法按下式进行。

对于任意一台变压器的电能损耗为

式中 Se·i——某台变压器的额定容量,kVA;

ΔPo·i、ΔPk·i——某台变压器的空载损耗、短路损耗,W;

βi、cosφi——某台变压器的负载率、负荷功率因数

t——变压器实际运行时间,h;

Ab·i——变压器二次侧总表抄见电量,kW·h。

同样,实际的配电网或线路的变压器也是很多的,为了计算方便,也可采取计算与列表相结合的办法。最后进行合计,求取变压器的总电能损耗为

式中 m——配电网或线路中的运行变压器的台数。

接着,计算配电网或线路的总电能损耗为

最后,计算配电网或线路的理论线损率为

式中 Ap·1、Ap·2——两电源的有功供电量,kW·h。
