对于实际的电力网,由于线长面广,用电设备和线路分支较多,所以实际的电力网是由众多元件组成的复杂电路。对于这样复杂网络的线损计算比单一元件电路计算复杂得多；为使线损分析方便、线损计算式表达直观化和规范化,在此,我们引入了一个新概念,即“线路等值电阻”。

今设有一简单电力网(或线路),由若干分支线(或线段)组成,各分支线的电阻分别为R1、R2、R3、…、Rn,电网(或线路首端)的总负荷电流为一定值,并等于I∑,实际运行时间为t。电网接线图如图2-2所示(负荷点用配变表示)。

那么,根据电能损耗计算的原理,这个电网的电能损耗是各分支线路(线段)电能损耗之和。

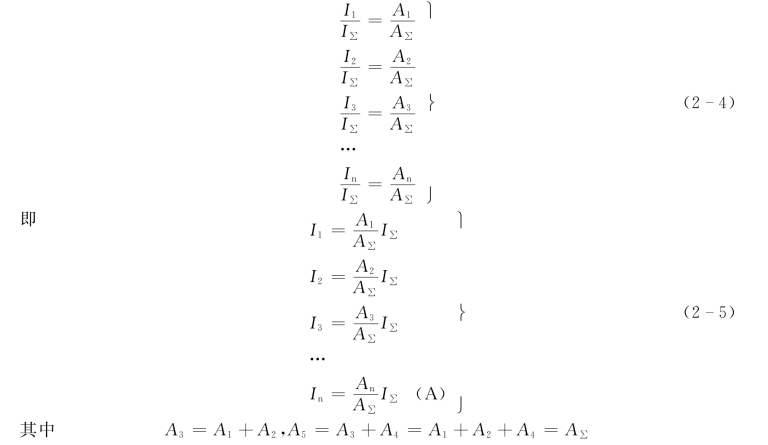

设各分支线路(线段)的负荷电流分别为I1、I2、I3、…、In,则因各分支线路一般不装设电流表,故其负荷电流不易测得；但各负荷点一般都装设有电能表,其电量容易获得。而且它们之间存在如下比例关系

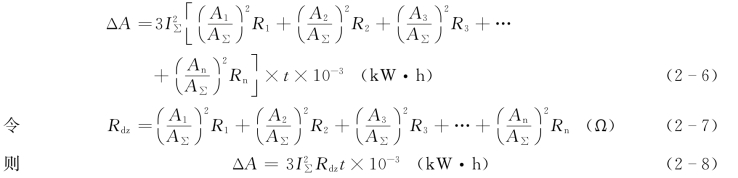

将这些电流值代入上面线损计算式中,可得

式中 t——电网线路的实际运行时间,h；(www.daowen.com)

I∑——电网线路首端(一般都装表)的负荷电流,A；

I1、…、In——各分支线路(线段)的负荷电流,A；

A1、…、An——各分支线路(线段)的抄见电量,kW·h；

A∑——总抄见电量,即各负荷点抄见电量之和,kW·h。

在此线损计算式中,Rdz即为电网线路的“等值电阻”,或称“等效电阻”。

有了电网线路等值电阻这一参数后,就可用它来替代复杂的电网线路,使复杂的网络简化,使线损计算式的表达更直观和规范化,而且有利于线损分析。

对于实际电网中的线路,要指出两点：

(1)总抄见电量等于各负荷点抄见电量之和,但不等于线路各线段输送电量之和,一般前者小于后者。

(2)对于如图2-2所示的接线形式的电力线路,其支路数(或线段数)=2×负荷点数-1,可见支路数是相当多的。
