农村电网线损,按产生的原因可分为电阻损耗、励磁损耗和不明损失；按与电网中负荷电流的关系,又可分为可变损耗与固定损耗；按产生在电网元件的部位,又可分为线路导线线损、变压器铜损、变压器铁损、电容器介质损和计量表计中的损失等。此外,电业管理部门根据工作需要,还分有：实际线损、管理线损、理论线损、考核线损、规划线损等。它们之间的正常关系应该是：考核线损(率)≥实际线损(率)≥理论线损(率)≥规划线损(率)≥管理线损≥0。

高压配电网输送的负荷电量及线损电量都比较大,与县级供电企业经济效益的关系较为密切,并且线路较长,分布面较广,变压器等设备较多,线损种类较杂,管理工作较为繁重。因此,高压配电网是农村电网的主要组成部分,用它的线损构成情况来说明农村电网的线损类别与构成比例,是颇具代表性的。农村电网线损的分类情况及相互关系如图1-1所示。

(www.daowen.com)

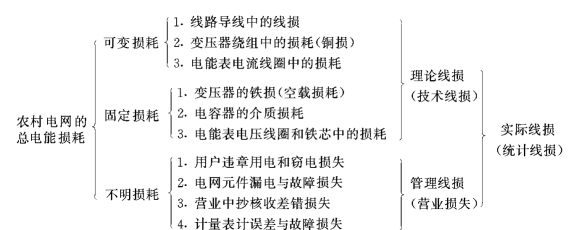

图1-1　农村电网线损的分类及其相互关系

图1-1说明了两点：一是在正常情况下,实际线损(率)应略高于理论线损(率),所差之值即为管理线损(或不明损失、营业损失)。二是所统计出来的公用线路损失率,与其理论线损率、与同一单位前后的线损率、与各单位之间的线损率,是均有可比性的。

与图1-1类似,农村低压电网的总电能损耗也是由可变损耗、固定损耗及不明损耗三大部分组成。所不同的是,可变损耗中的线路导线中的线损包含低压线路线损、下户线线损及进户线线损；可变损耗包含农用电动机的负载损耗及电能表电流线圈中的损耗。固定损耗包含农用电动机的空载损耗(即铁损,约占电动机总损耗的20%～25%)、电容器的介质损耗及电能表电压线圈和铁芯中的损耗。而不明损耗(即管理线损或称营业损失)与图1-1基本相同,即由“偷、漏、差、误”4部分组成。
