串行通信单元参数设置方法优化

串行通信单元CJ1W-SCU41的参数设置可以采用梯形图编程或I/O表直接设置两种方法，由于前者必须熟悉各参数所处内存区地址，而且设置参数的步骤较为繁琐，容易出错。因此使用梯形图编辑软件CX-Programmer中的I/O表直接设置CJ1W-SCU41单元参数较为直观，简单。

1.创建I/O表

回顾图10-11，将带有CJ1W-AD081和CJ1W-SCU41单元的CJ1GPLC系统上电后，可以使用手持编程器或梯形图编辑软件CX-Programmer创建I/O表。使用后者创建I/O表的步骤如下：

1）打开CX-Programmer，在工程窗口中列出了“IO表和单元设置”项，如图10-13所示。双击该图标，弹出I/O表操作窗口，如图10-14所示。

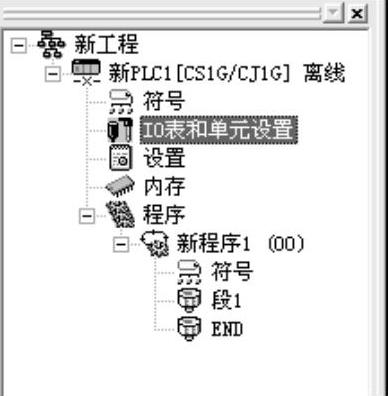

图10-13 CX-Programmer工程窗口

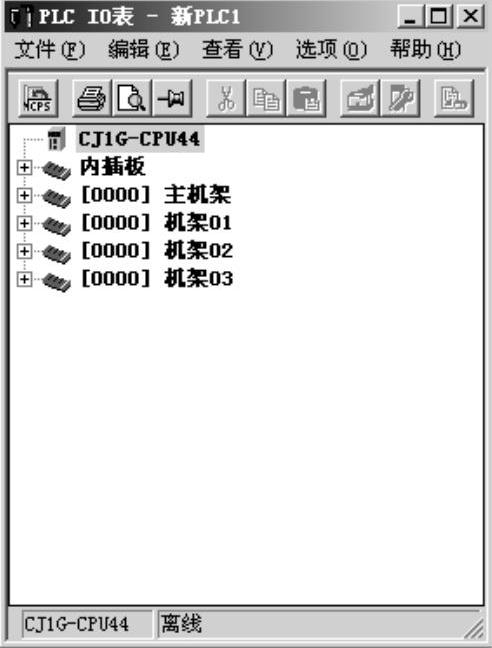

图10-14 I/O表操作窗口

2）将CX-Programmer置于在线状态下的编程模式，此时，在I/O表操作窗口内单击“选项”菜单下的“创建（R）”项，如图10-15所示，开始创建I/O表。创建I/O表的结果如图10-16所示。

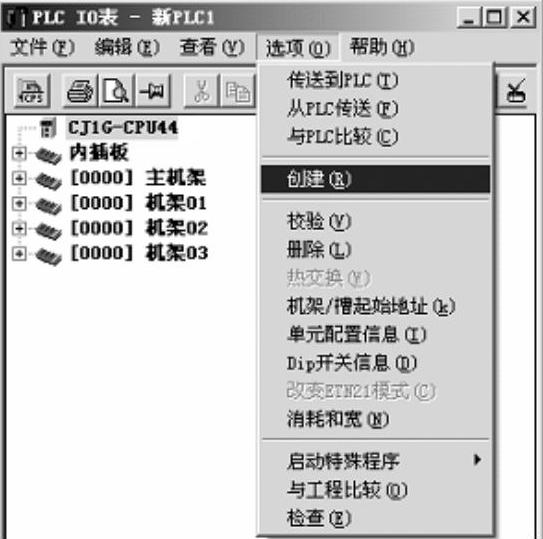

图10-15 创建I/O表

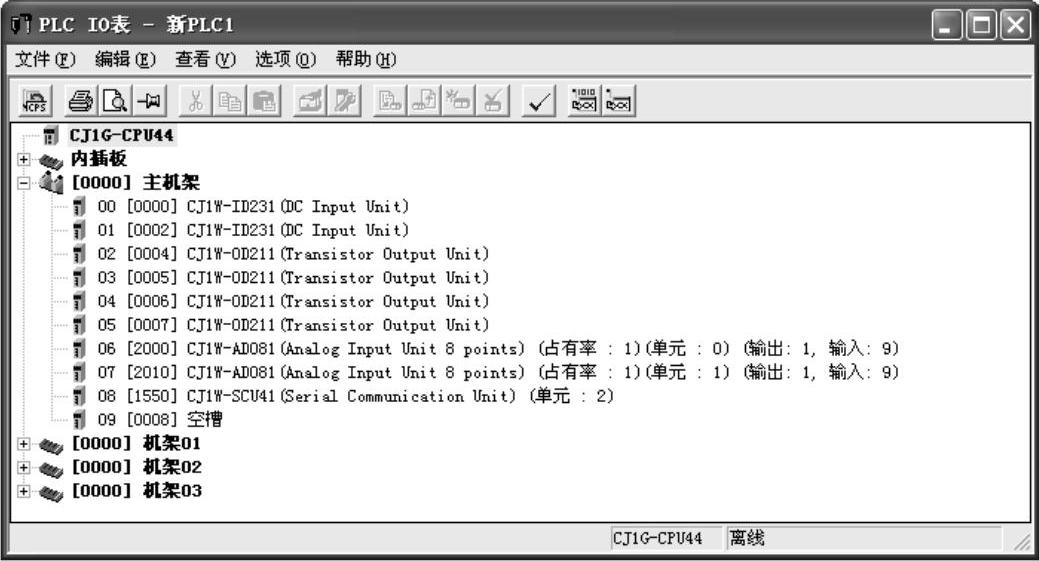

图10-16 I/O表创建结果

在图10-16中，尽管第一块CJ1W-ID231单元在CPU机架上的物理地址是00槽位，但CPU实际分配给它的逻辑地址是[0000]和[0001]通道，这是由于该单元为32点输入单元；同理，给第二块CJ1W-ID231单元分配的逻辑地址是[0002]和[0003]通道。此后的4块CJ1W-OD211单元各分配1个通道，对应[0004]～[0007]通道。

第一块CJ1W-AD081单元在CPU机架上的物理地址是06槽位，其单元号为0，占用CIO区的首通道是[2000]，共占用10个通道（1个输出通道、9个输入通道），由于该单元为CJ系列标准的特殊I/O单元，因此占有率为1。这是相对于其他非标准特殊I/O单元而言的，如CJ系列位置控制单元CJ1W-NC413，它需占用2个标准特殊I/O单元的资源——占用CIO区20个通道（8个输出通道、12个输入通道），故占有率为2。

第二块CJ1W-AD081单元在CPU机架上的物理地址是07槽位，其单元号为1，占用CIO区的首通道是[2010]，也占用10个通道（1个输出通道、9个输入通道），占有率为1。

CJ1W-SCU41单元在CPU机架上的物理地址是08槽位，其单元号为2，占用CIO区的首通道是[1550]，共占用25个通道。

2.I/O表直接设置串行通信单元参数

首先，调出图10-16所示I/O表窗口，用鼠标右键单击8#槽位CJ1W-SCU41单元后弹出菜单，如图10-17所示。

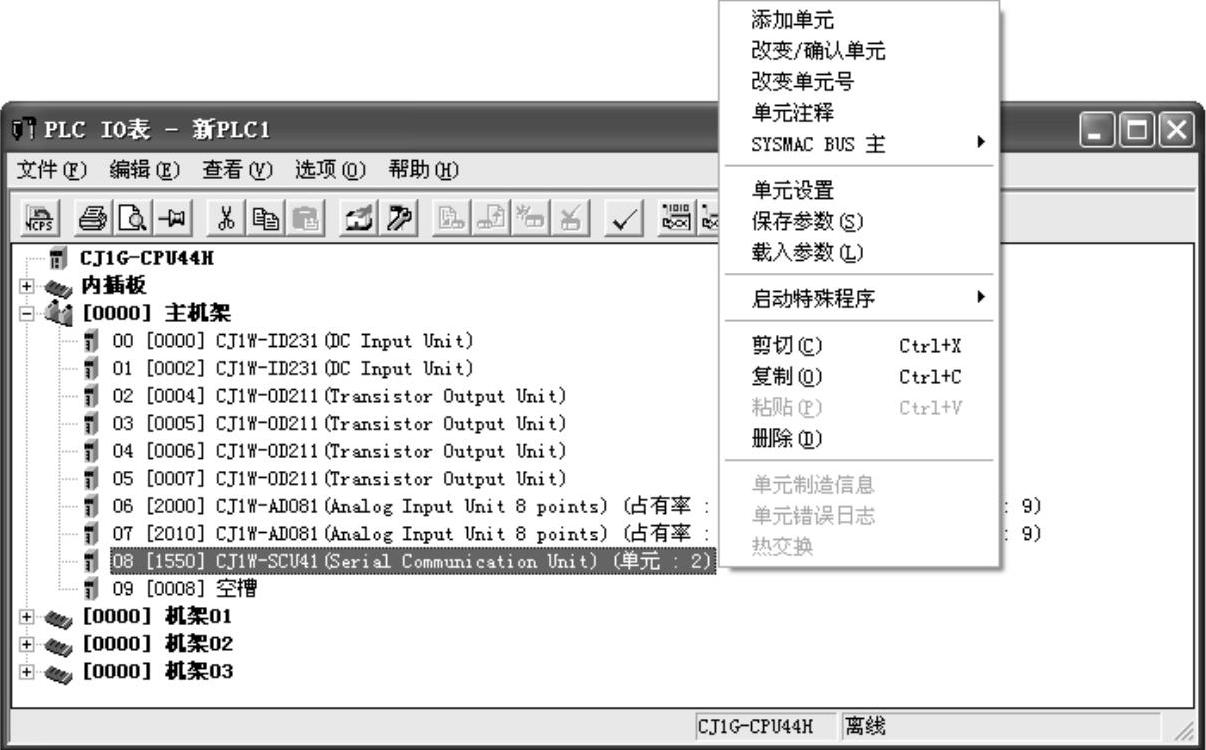

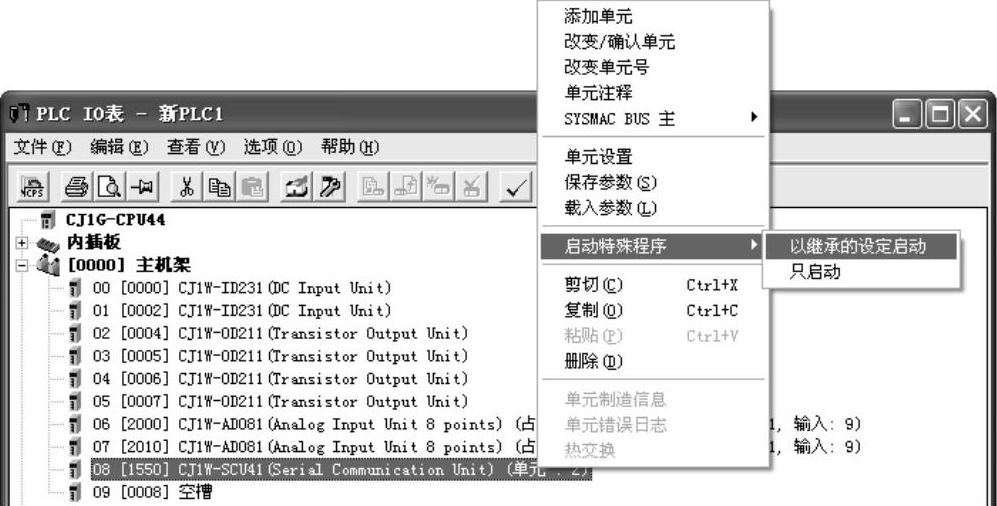

图10-17 选取CJ1W-SCU41单元配置菜单示例

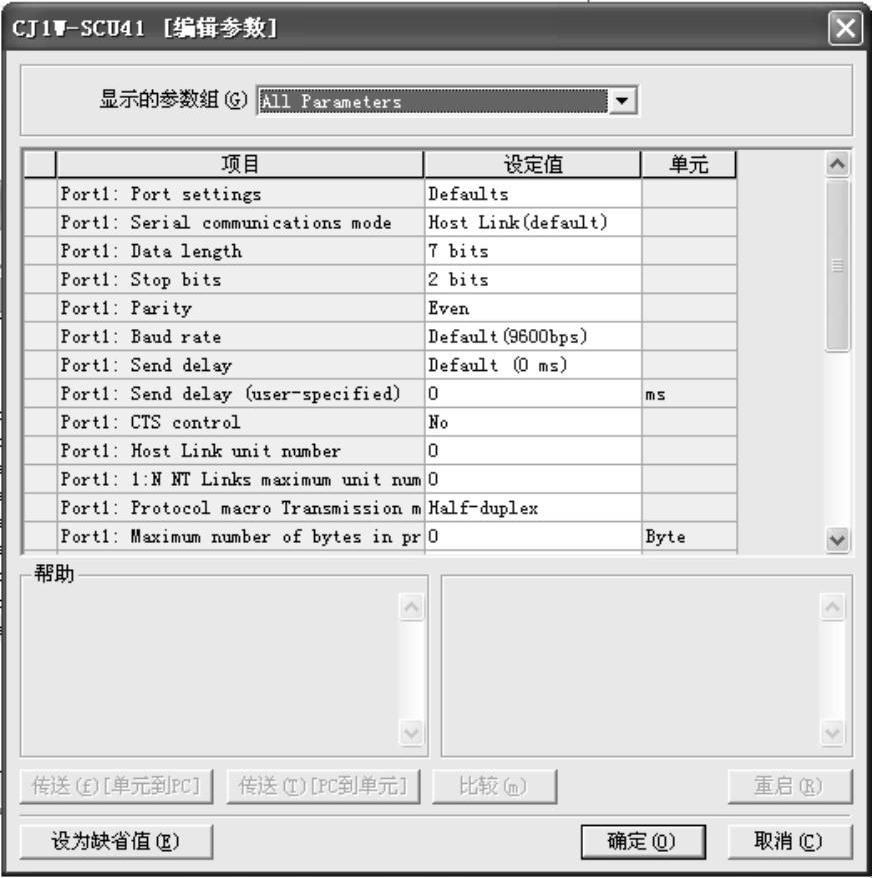

在该菜单中单击“单元设置”项，进入CJ1W-SCU41单元“编辑参数”对话框，如图10-18所示。

在本例的PLC控制系统中，由于CJ1W-SCU41单元的串口1（RS-485接口）并联接入4台变频器且富士变频器为第三方设备，其通信协议独立，因此CJ1W-SCU41单元的串行通信方式宜采用协议宏。富士变频器的RS-485通信帧格式为：起动位1位，数据位7位，停止位2位，偶校验，通信速率默认值为9600bit/s（可选取1200bit/s、2400bit/s、4800bit/s、9600bit/s和19200bit/s五个值）。(www.daowen.com)

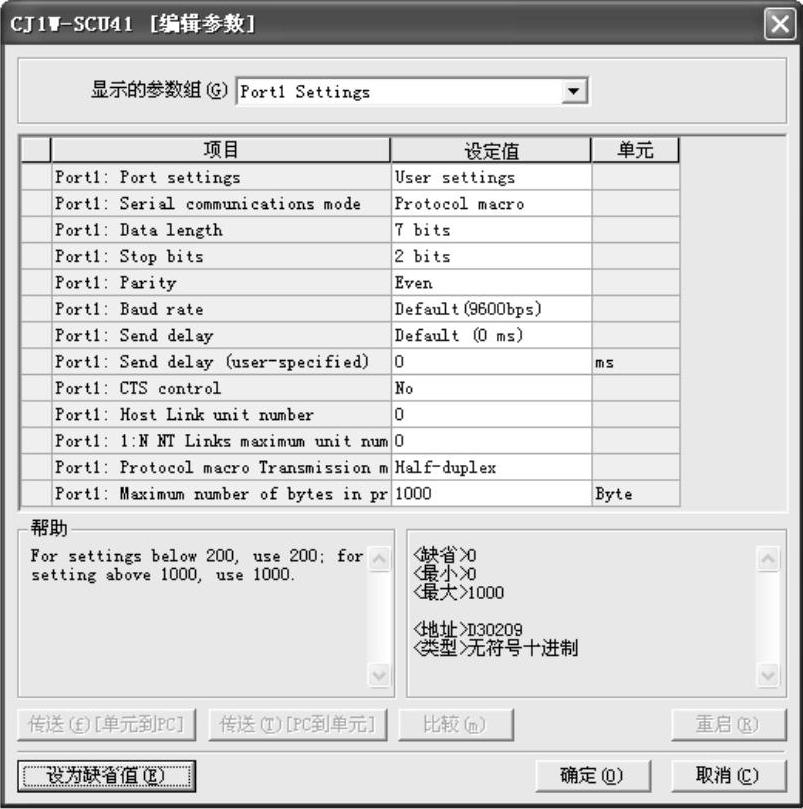

按照富士变频器的通信数据格式设置图10-18中的串口1的主要参数如下：

●Port Setting：User Setting（选择串口为用户设定，不使用默认通信格式）。
