本例利用RS-232C端口连接两台CP1H PLC实现1∶1链接通信功能。CP1H PLC内置有两个串行端口，要构造RS-232C端口只需在两个串行端口中的任何一个安装RS-232C选件板即可。RS-232C选件板如图9-6所示。

当通信状态指示LED亮时说明通信正常；当通信状态指示LED熄灭时，则说明通信中断。RS-232C连接器有9根针脚，各针脚的名称及含义参见操作手册。

两台PLC要进行串行通信需通过一条数据线将两台PLC上的RS-232C端口相连，如图9-7所示。然后在CX-P软件的系统设定中将主PLC的串行端口通信模式设定为PC Link（主站），而从PLC的串行端口通信模式设定为PC Link（从站）。

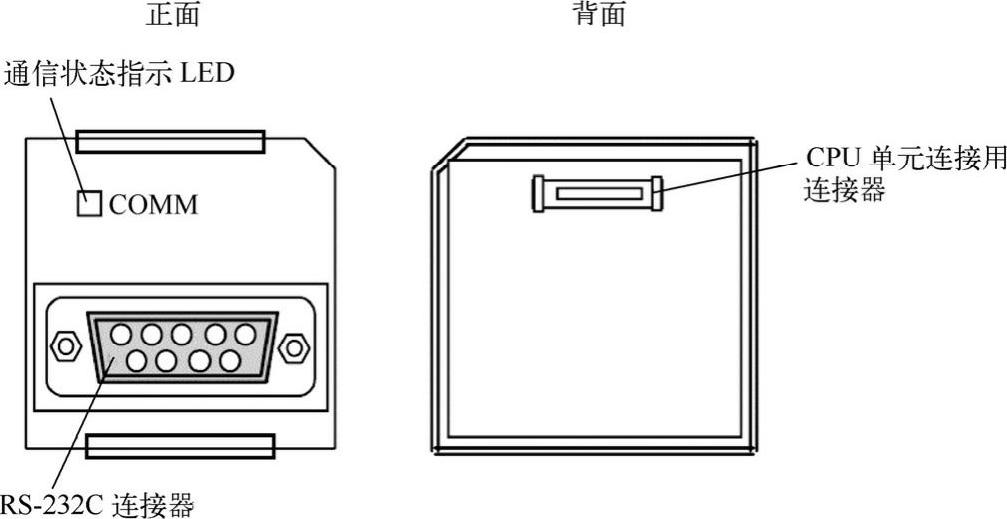

图9-6 RS-232C选件板示意图

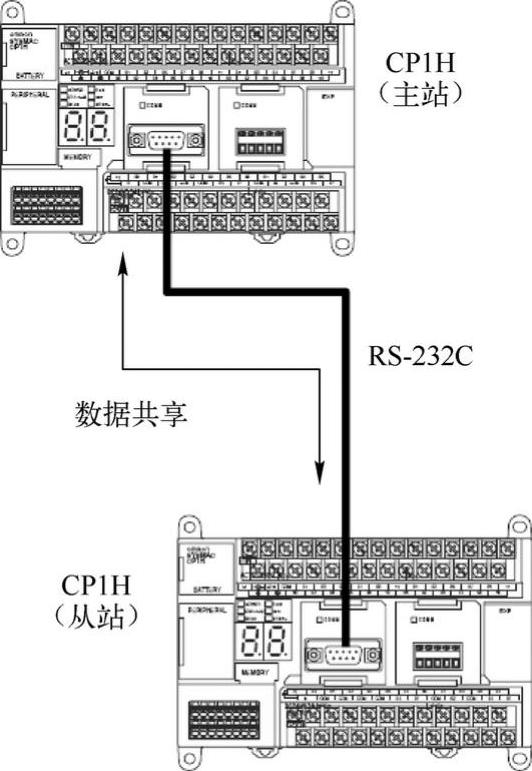

图9-7 PLC串行通信链接示意图

CP1H PLC最多可链接8台从站（设定号为0～7），分全站和主站两种链接方式，内存地址从3100至3199CH，链接字最大可设定为10CH。全站链接方式就是指反映主站与所有从站及从站与从站之间的数据交互方式，但是不包括被可编程终端占用的区域或不存在的从站区域，如图9-8所示。

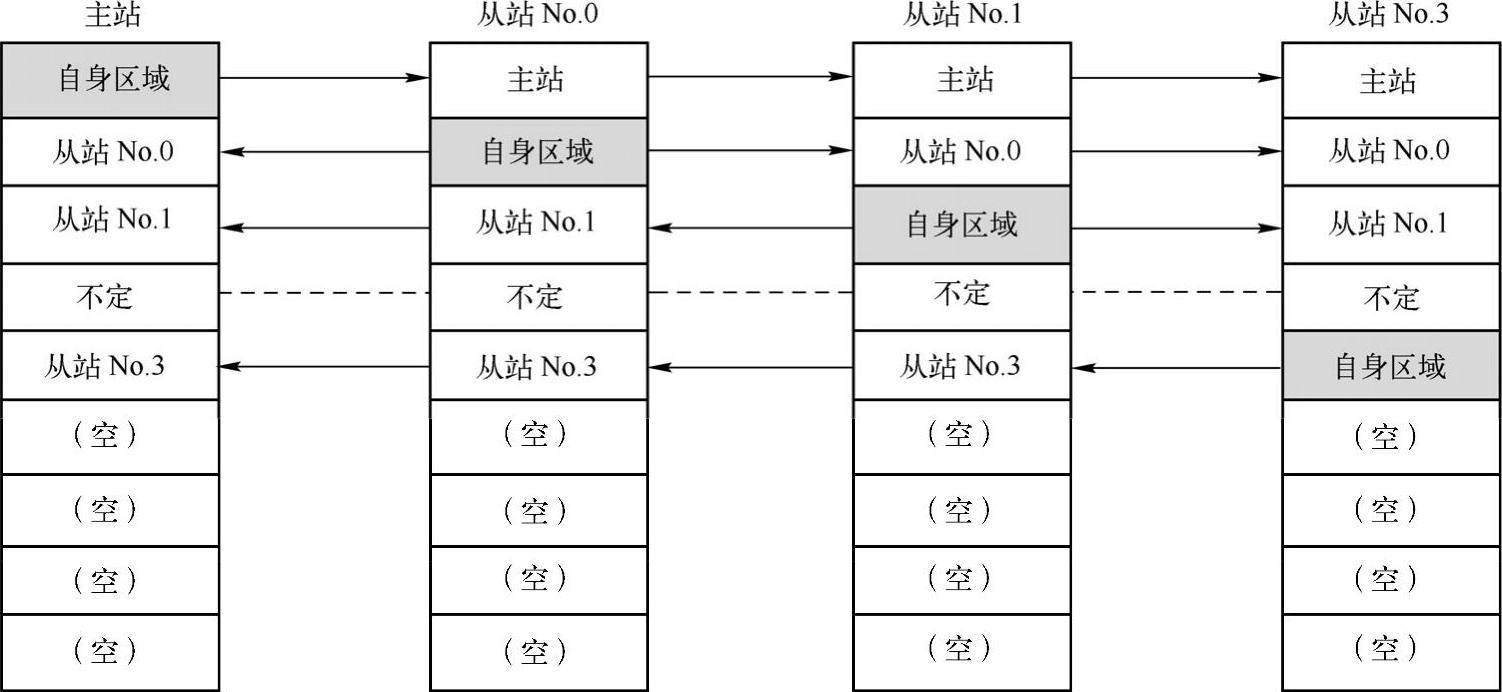

图9-8 全站链接方式示意图

全部链接方式分配继电器区域如图9-9所示。

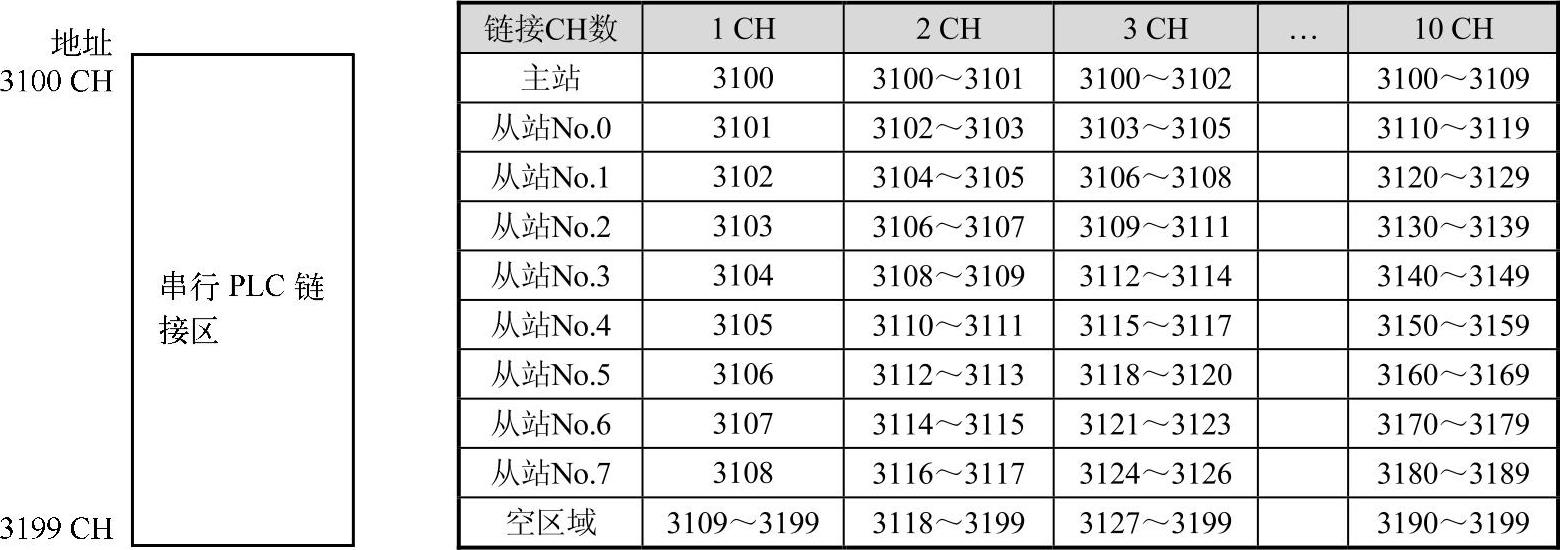

图9-9 全站链接方式继电器区分配图

主站链接方式就是指仅主站可以反映所有的从站的数据、从站仅反映主站的数据的方式。由于从站区域的地址都相同，因而具有参照数据的梯形图程序可以通用。如图9-10所示。

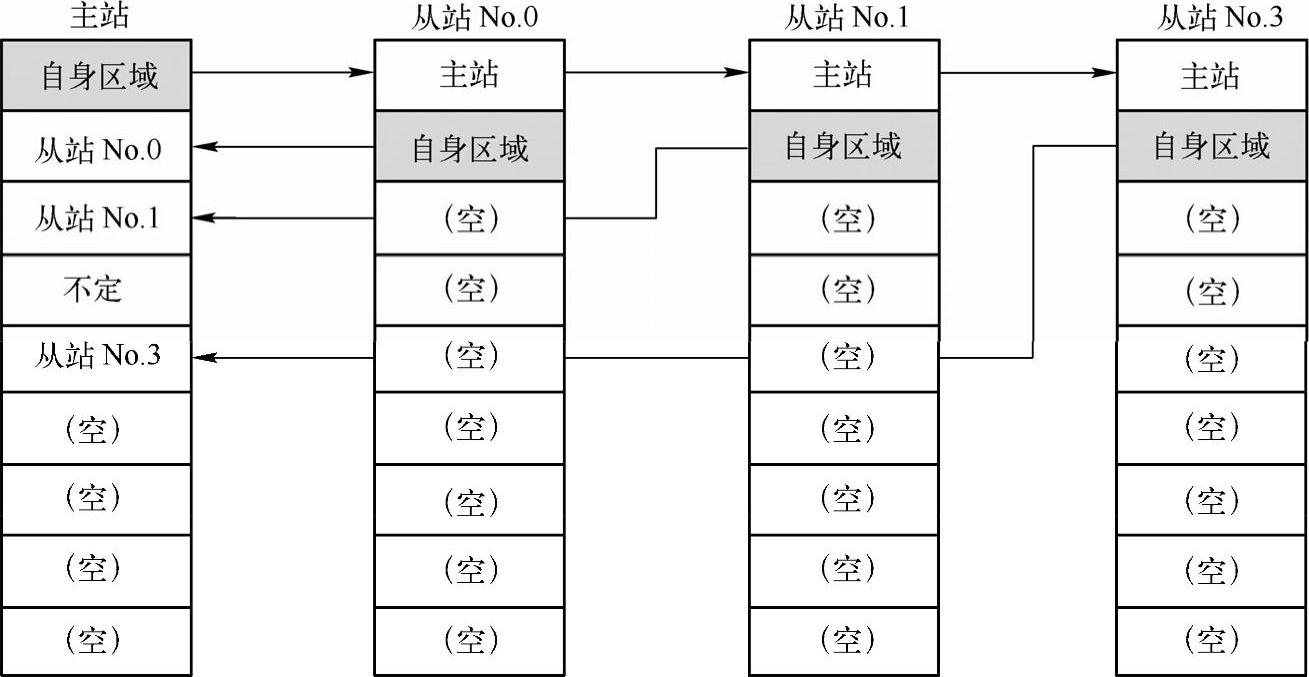

图9-10 主站链接方式示意图

主站链接方式分配继电器区域如图9-11所示。

本例采用的安装方式是将2块RS-232C选件板分别安装在主PLC和从PLC的串行端口1上，并分别对主PLC的串行端口1和从PLC的串行端口1进行设置。

(www.daowen.com)

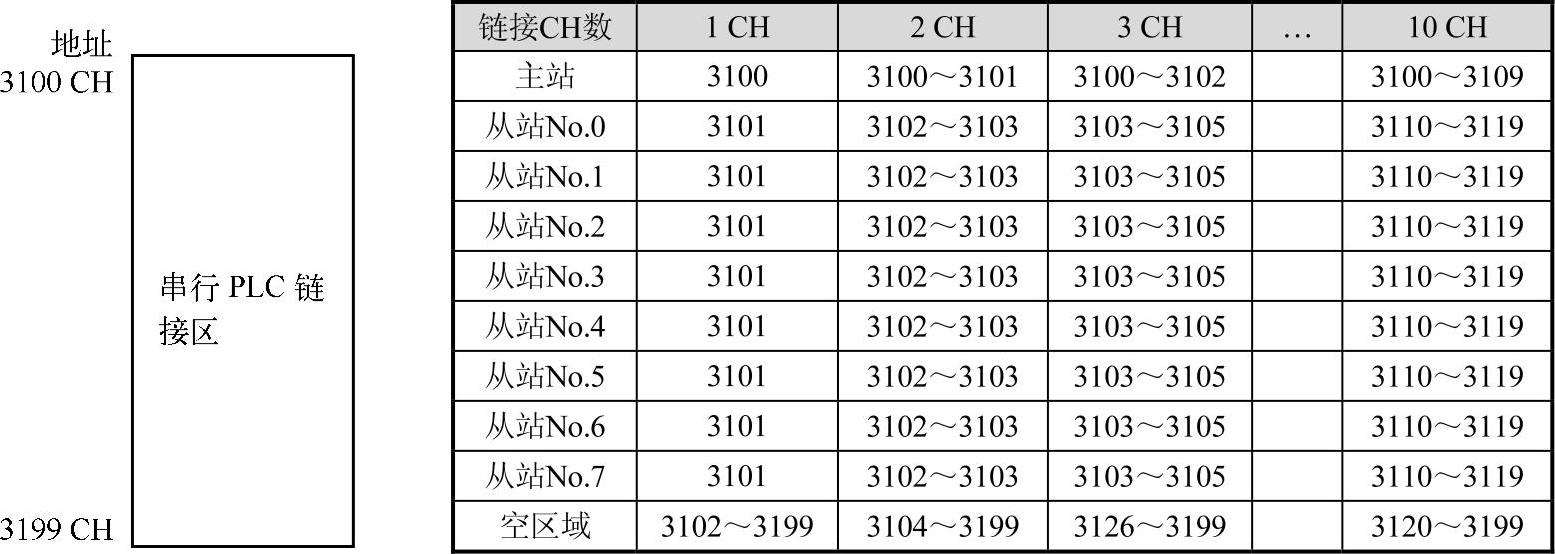

图9-11 主站链接方式继电器区分配图

1.利用CX-P软件对主PLC串口1的设定

如图9-12所示，步骤如下：

1）将串口1的模式设定为“PC Link（主站）”。

2）将PC链接模式设定为“全部”。

3）将链接字设定为“1”。

4）将NT/PC链接最大设定为“0”。

5）将通信设置选为“标准（9600；1，7，2，E）”。

图9-12 主PLC串口1设定图

2.利用CX-P软件对从PLC串口1的设定

如图9-13所示，具体步骤如下：

1）将串口1的模式设定为“PC Link（从站）”。

2）将PC链接单元号设定为“0”。

3）将通信设置设定为“标准（9600；1，7，2，E）”。

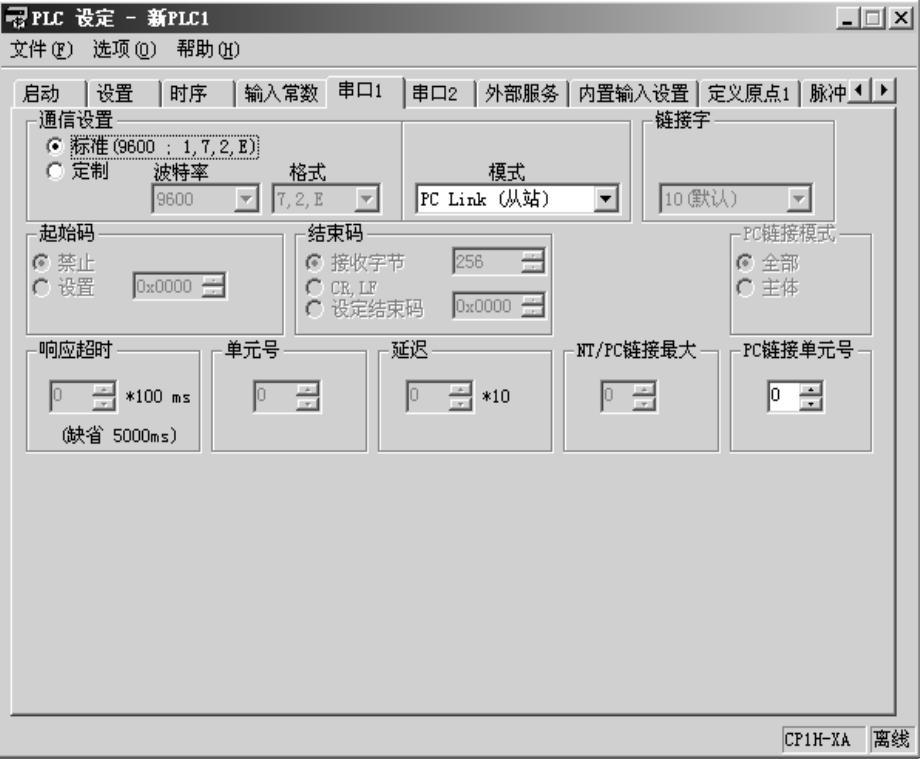

图9-13 从PLC串口1设定图
