如图8-2所示，冲压车间的新风阀与回风阀采用机械反向装置，控制回风阀的输出（4～20mA）也就等于间接地控制了新风阀，但是由于新风阀的反馈信号量程为2～10V，属于非标准量程的电压输入信号，2V对应新风阀的实际开度值为0，10V对应的实际开度值为100%；当将其直接接入CP1H的标准量程为0～10V的A-D通道时，2V对应的理论开度值应为20%，10V对应的理论开度值为100%，存在明显偏差。

由上述分析可知，若将非标准量程信号进行A-D转换后的值不做任何标准化处理，则必然造成反馈检测值的系统偏差，严重影响回路调节效果。将非标准量程2～10V转化为标准量程0～10V的处理程序段如图8-37所示。

(www.daowen.com)

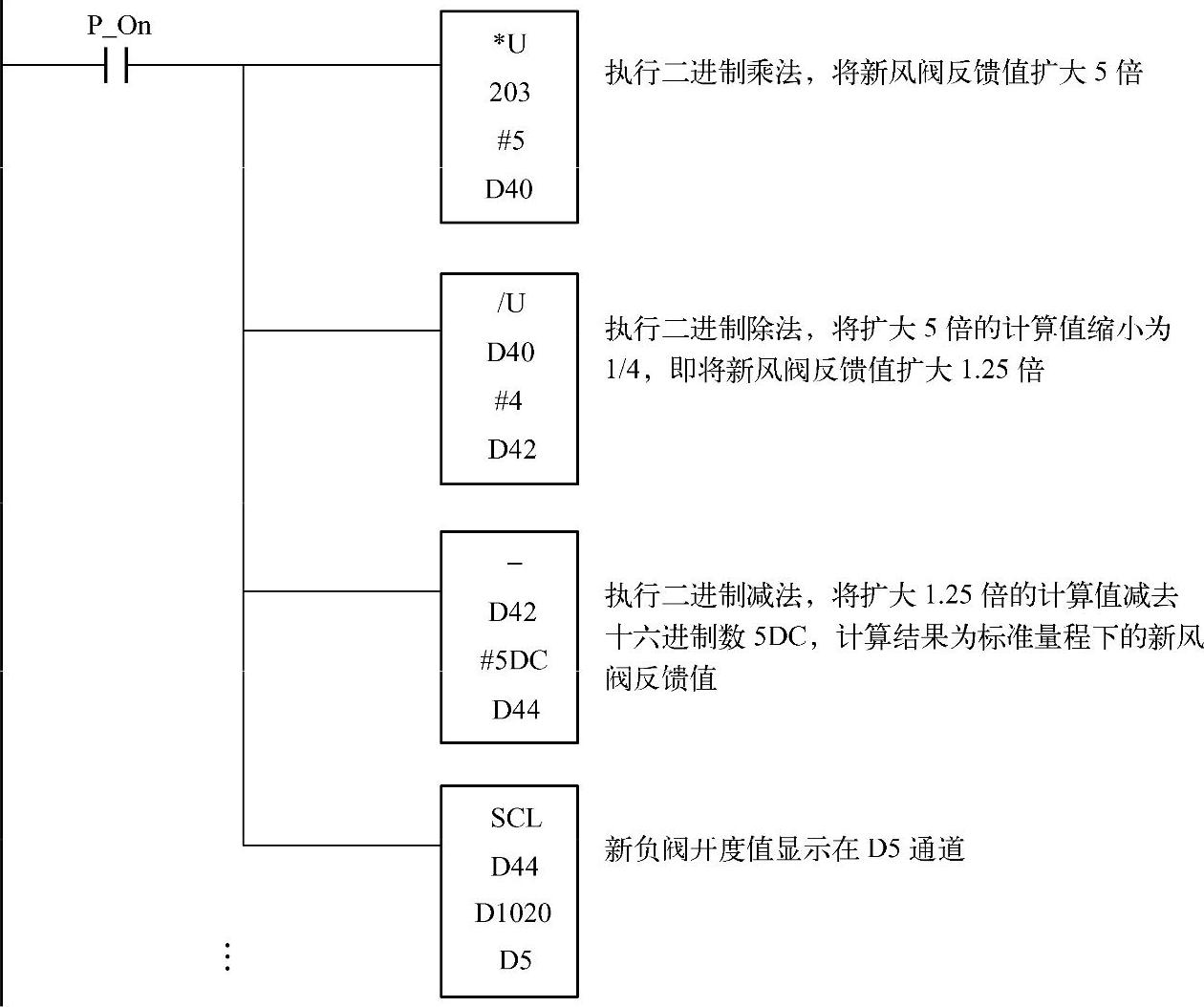

图8-37 量程标准化处理程序段

在图8-37中，将实际的新风阀位反馈值（十六进制数）乘以5，再除以4，即将信号量程放大了1.25倍，由2～10V变为了2.5～12.5V，经A-D转换后对应的十六进制数为05DC～1D4C（BCD码：1500～7500），为符合标准量程0～10V，需再减去十六进制数“5DC”。如此处理后，反馈信号2～10V经A-D转换后对应的十六进制数为0000～1770（BCD码：0～6000），达到要求。
