1.模拟量输入信号的软件设置
冲压车间的4路模拟量输入信号分别是送风温度、回风温度、防冻温度及新风阀位反馈值，其中前3路信号对应的标准量程均为4～20mA，第4路信号对应的标准量程为0～10V（因反馈输入信号的范围是2～10V），按顺序接入图2-37所示的CP1H模拟量输入单元0～3路，同时将图2-11中的第1～3号输入切换开关设置为ON，即电流输入信号；将第4号开关设置为OFF，即电压输入信号。
进入CX-Programmer编程软件的设置项，单击“内建AD/DA”，首先设置分辨率为“6000”，然后分别设置4路模拟输入信号的使用通道、量程及均值处理功能等，如图8-28所示。

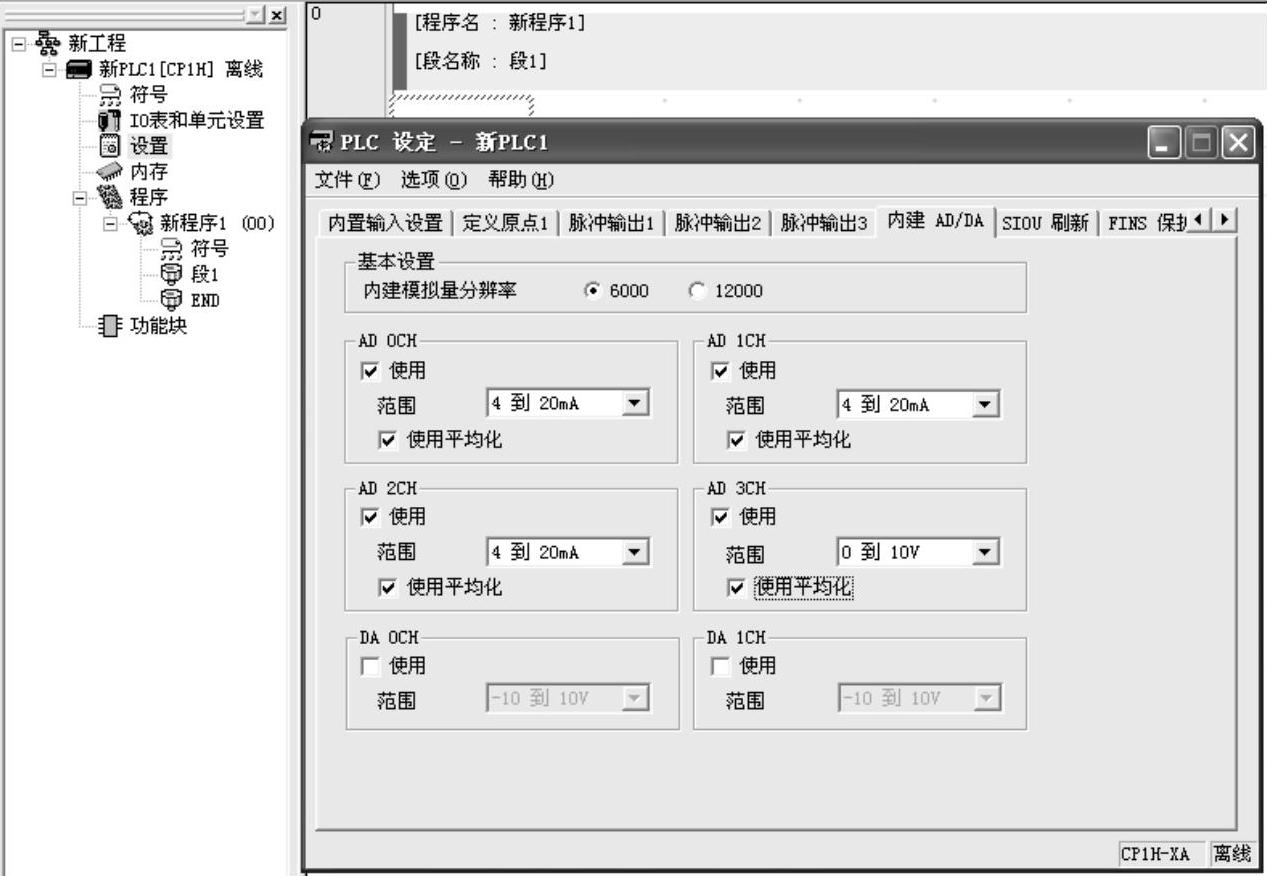

图8-28 模拟量输入信号软件设置图
2.模拟量输出信号的软件设置(www.daowen.com)
冲压车间的两路模拟量输出信号分别是回风阀开度和冷/热水阀开度，量程均为4～20mA，按顺序接入图2-40所示的CP1H模拟量输出单元0～1路，注意接电流正极。
进入CX-Programmer编程软件的设置项，在图8-28的下部分别设置2路模拟输出信号的使用通道及量程，如图8-29所示。将PLC上电，在线下载设置到CP1H中，接着将CP1H断电并重新上电，此时模拟量设置才能生效。

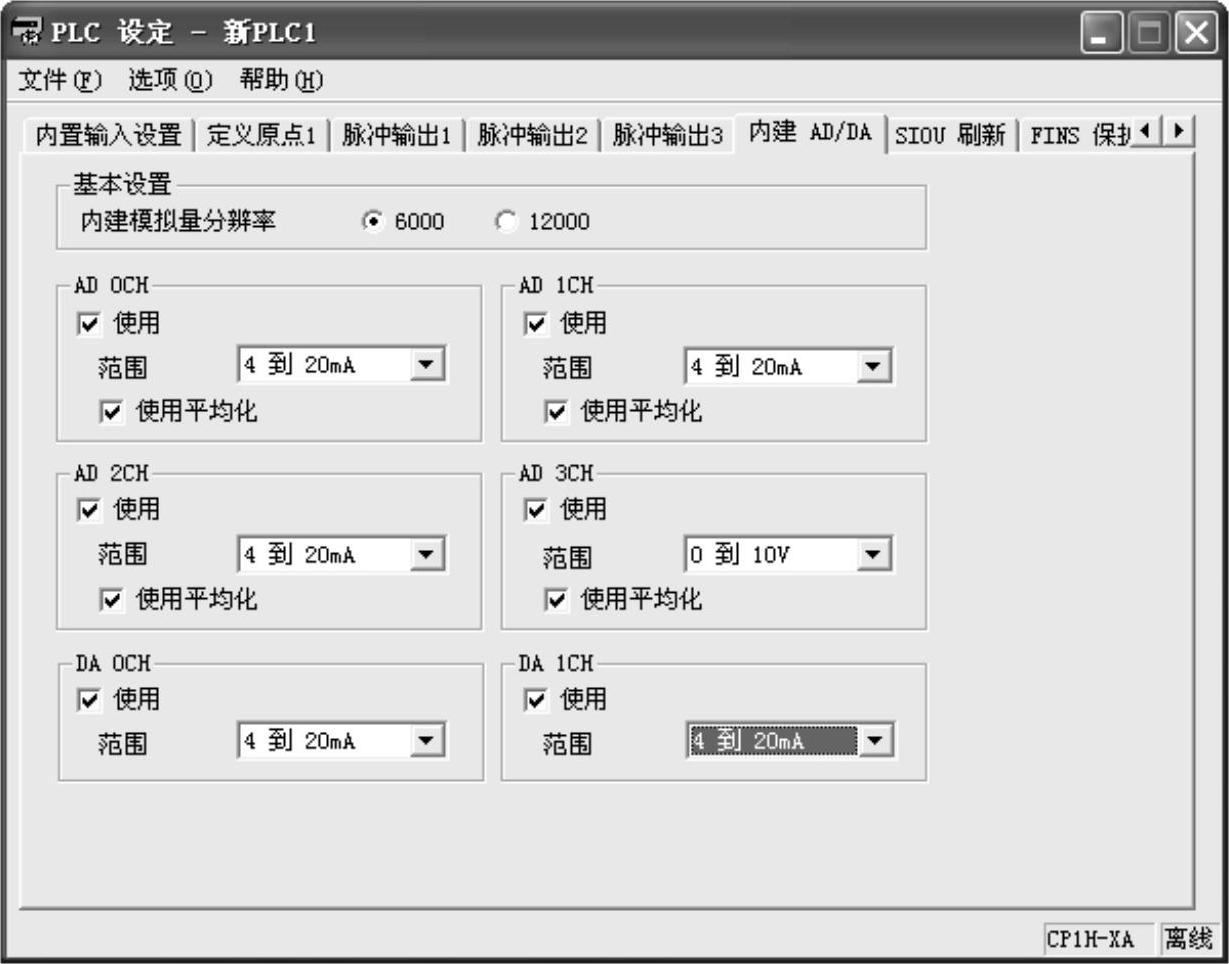

图8-29 模拟量输出信号软件设置图
