PT是一种新型的人机接口设备,将它与生产设备中的PLC联机通信后,就可以对PLC进行监视和控制。PT具有显示和输入数据的功能,在屏幕的画面上可以采用数据、字符串、灯、图形等多种形式显示PLC的内部数据,通过轻触按键或屏幕上设置的触摸开关就可以向PLC中输入数据(也包括控制命令)。PT可进行多画面显示,画面数多达几百甚至上千,既可以自动切换,也可以手动切换。使用PT可以为PLC节约大量I/O点,同时简化了控制柜中的仪表、按钮和指示灯的配置。

PT有两种产品,一种是显示屏幕与按键分开,屏幕仅作为显示用,而操作则通过按键输入,这种PT俗称为字符板。另一种是基于点阵的触摸式PT,其屏幕既可作为显示用,也可以用于输入操作,通过在屏幕上设置的图形触摸按键就可以向PLC输入数据,这种触摸式PT俗称触摸屏

触摸屏对环境要求低,信息交流清晰,操作简便且对操作员的专业知识要求不高,其主要特点如下。

(1)界面友好

触摸屏显示色彩丰富,操作提示明晰,图形动画直观,使用者可根据屏幕提示的信息、指令即可操作。

(2)操作简便

触摸屏仅由手指轻触即可实现设备或过程的程控或参数信息的调用与监视。

(3)信息丰富

触摸屏可以处理包括英文、中文、数据、图形、表格、图像等各种复杂的数据信息,输入与显示操作简单。

(4)安全可靠

作为工业级产品的触摸屏可以长时间连续运行,稳定可靠,正确操作一般不会出现错误和死机,易于维护。

(5)动态联网

根据用户需要可以方便地与各种网络互联,如通过工业以太网连接到中控室;通过RS-232C端口连接到PLC等。

(6)接线方便

传统设备的操作面板上有众多的开关、按钮和指示灯等,需要用大量的导线连接到控制柜中,接线量大导致错误率高。而触摸屏仅需一条三芯屏蔽电缆即可将输入和输出信号涵盖,接线方便且正确率高。

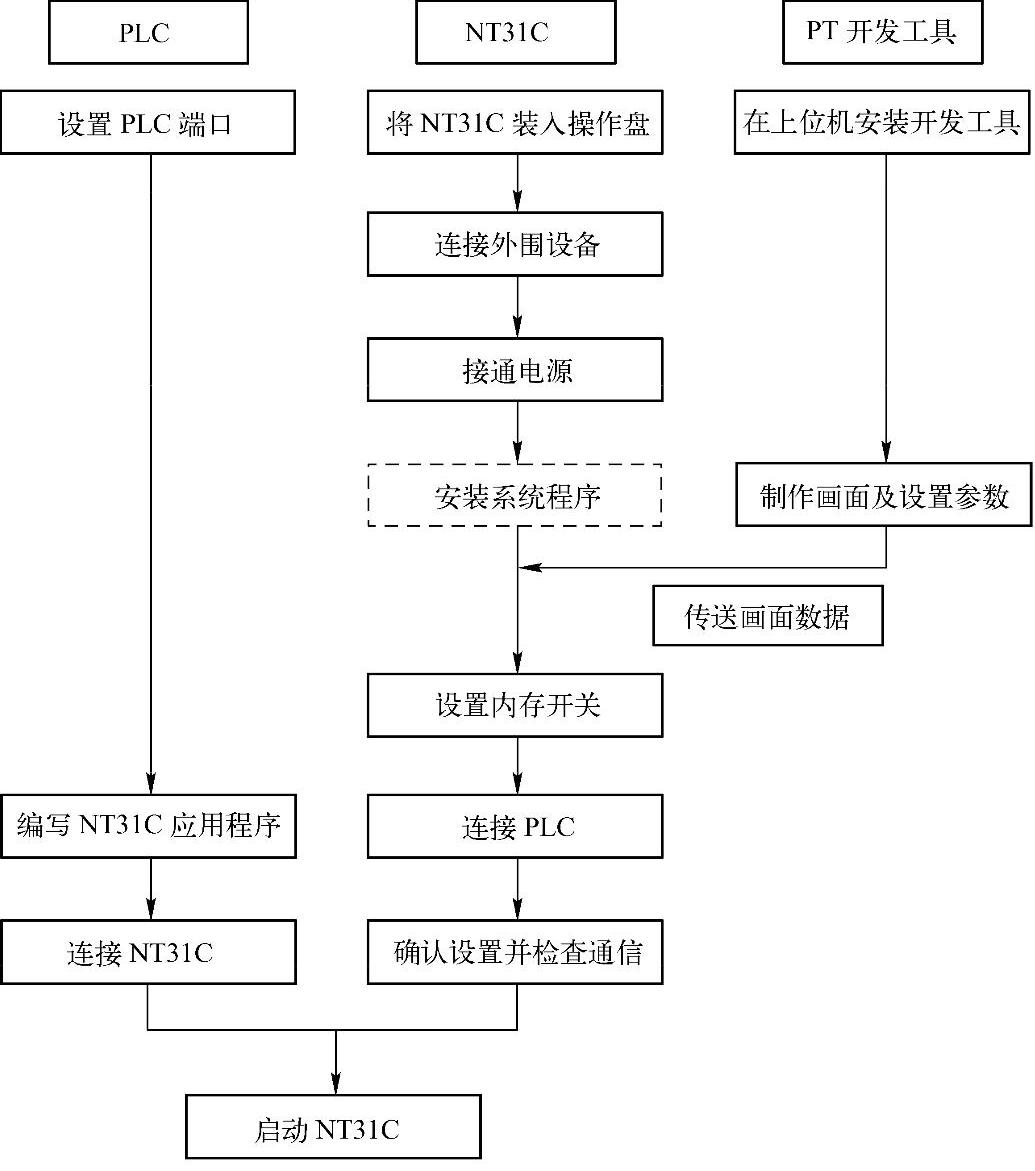

正是由于触摸屏具有以上突出特点,它才得以广泛应用于现代工业自动化控制中。本项目所选取的欧姆龙NT31C触摸屏是一款彩色低端触摸屏,使用方法相对简单,能够满足对空调机组各项参数的监视、设定及调整等功能。在使用NT31C之前需进行必要的设置,具体流程如图8-11所示。关于NT31C的具体使用方法,读者可以参见《OMRONNT31/NT31C可编程终端操作手册》,本章不做重点介绍。


图8-11 NT31C使用流程图

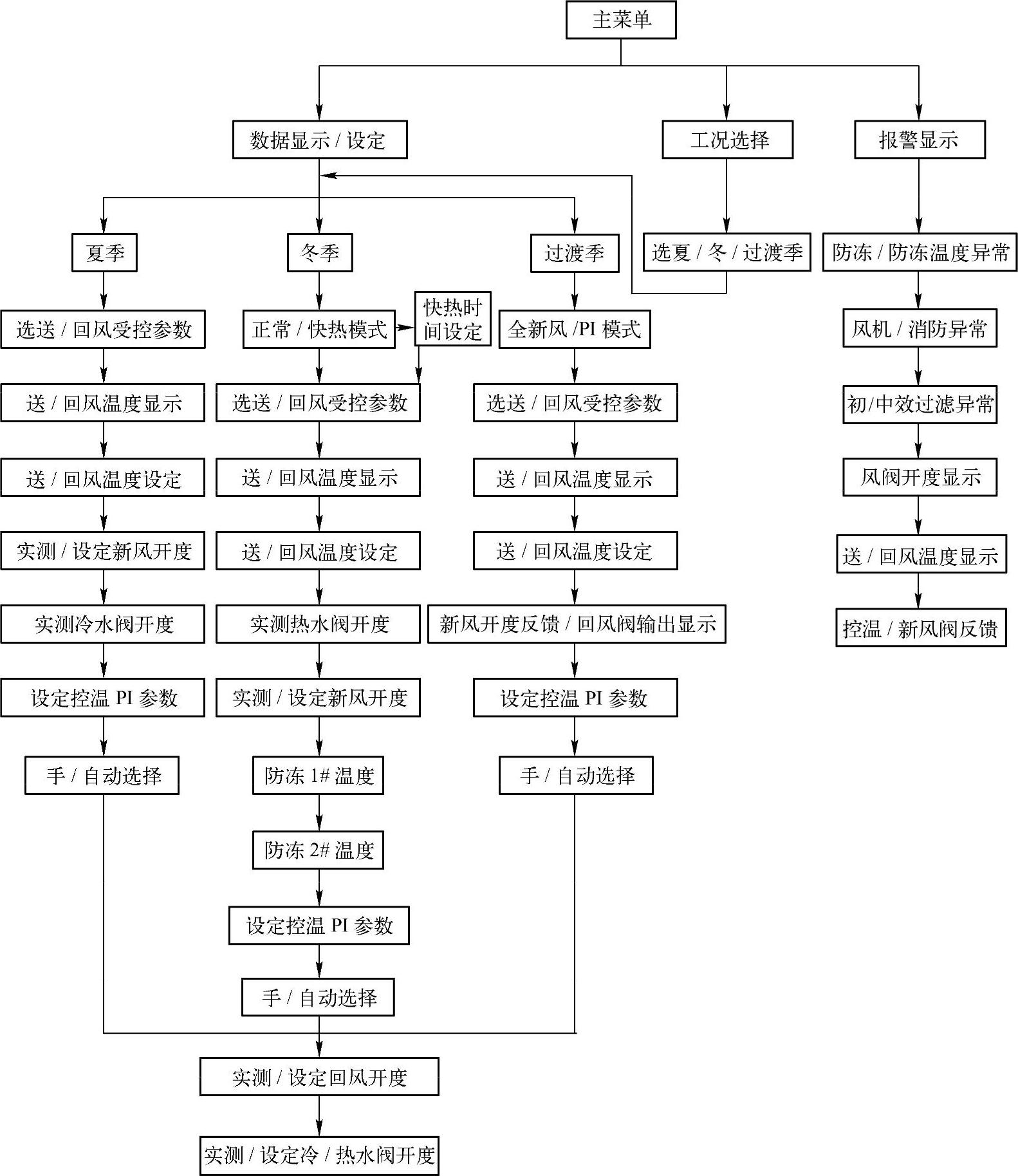

根据厂方的控制要求,需要在NT31C中运行多幅画面以显示和设定冲压车间各季节的相关参数,所有画面的内容与调用关系如图8-12所示。


图8-12 NT31C的画面操作流程图

下面结合图8-12,举例说明NT31C上各画面设定的主要内容与功能。

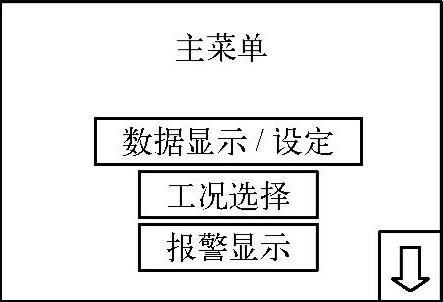

当系统上电,PLC运行触摸屏调用程序,此时NT31处于默认的自动模式,将自动调出“主菜单”,如图8-13所示。按“数据显示/设定”触摸开关进入“季节选择菜单”,如图8-14所示。按各季度的触摸开关可以进入对应的季度画面。


图8-13 主菜单画面

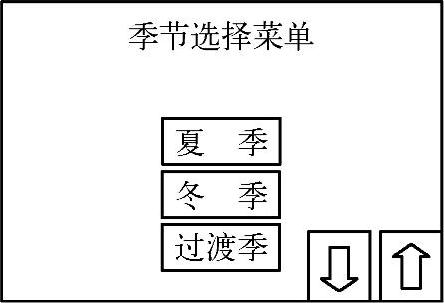

图8-14 季节选择菜单画面

在图8-13的主菜单画面中按“工况选择”开关进入其菜单,如图8-15所示。右上角显示当前所处季节为“夏季”。按各季度的触摸开关可以切换为当前季节,同时进入设定季节的系列画面,连续按面画上的翻页键可以进入其他画面。

在图8-13的主菜单画面中按“报警显示”开关进入其菜单,如图8-16所示。上方显示当前所处季节为“夏季”。“防冻报警”和“防冻温度异常”报警状态值均为“0”,表示状态正常,无报警。连续按翻页键可以向下查询其他报警信息。当系统产生报警时,会自动弹出报警画面,同时相对应的报警项的值置为“1”。

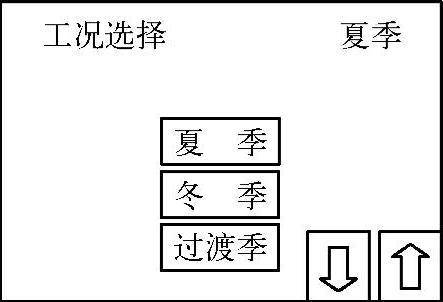

图8-15 工况选择画面(www.daowen.com)

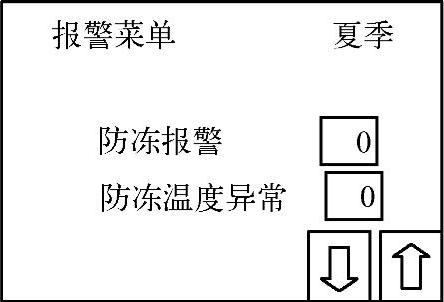

图8-16 报警信息画面

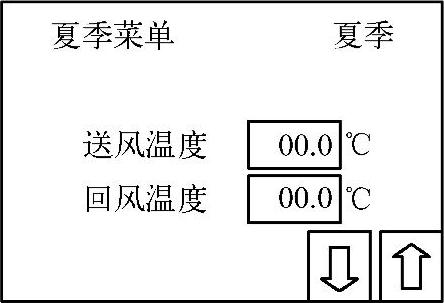

假设在图8-15中选择夏季后进入夏季“送/回风受控参数”的选择画面,如图8-17所示。按“送风为受控参数”或按“回风温度为受控参数”触摸开关,将决定是送风温度还是回风温度作为PID调节的实测温度。按翻页键可以进入“送/回风温度”显示画面,如图8-18所示。

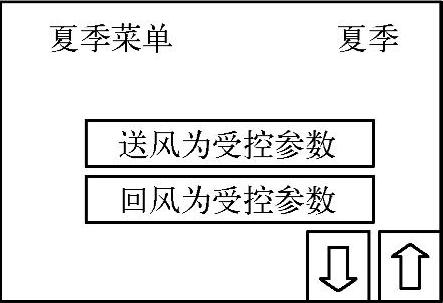

图8-17 受控参数选择画面


图8-18 送/回风温度显示画面

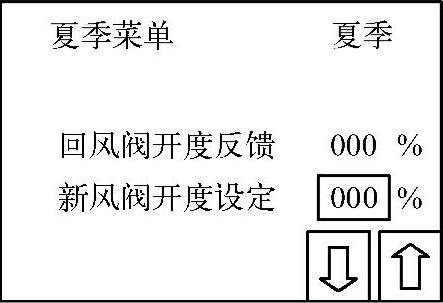

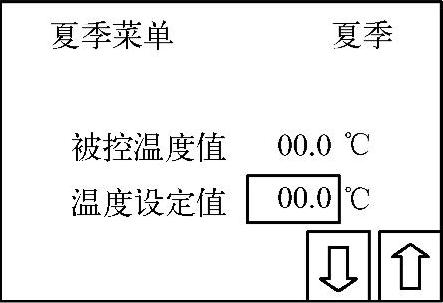

按翻页键下翻一页进入“被控温度设定”画面,如图8-19如示。显示被控温度的当前值,使用软键盘输入新的设定值。再按翻页键进入下一页“新风阀开度设定”画面,如图8-20所示。在此画面设定新风阀开度的最大值,由于回风阀与新风阀存在机械联动,则新风阀开度最大设定值与回风阀开度值(最小设定值)的和应为100%。


图8-19 被控温度显示与设定画面


图8-20 新风阀最大开度设定画面

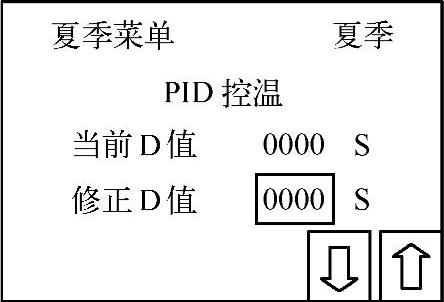

按翻页键下翻一页进入“冷水阀开度显示”画面,如图8-21所示。夏季管道中走冷水,冬季走热水。再下翻一页进入PID参数的“P值设定”画面,如图8-22如示。输入修正值后即显示为当前新值。同样,继续翻页可设定I值和D值,分别如图8-23、图8-24所示。

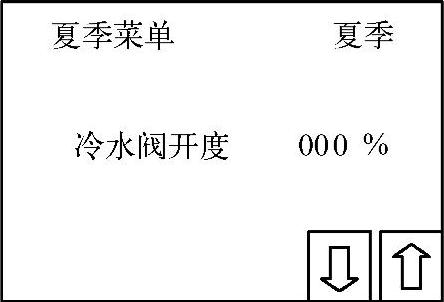

图8-21 冷水阀开度显示画面


图8-22 P值设定画面


图8-23 I值设定画面


图8-24 D值设定画面

按翻页键下翻一页进入“手/自动模式切换”画面,如图8-25所示。本系统默认自动模式,因此“自动选择”触摸开关亮,而“手动选择”触摸开关灭。若选择手动模式则按“手动选择”触摸开关进行切换。下翻一页进入“手自模式菜单”画面,如图8-26所示,可以手动设定回风阀的开度。

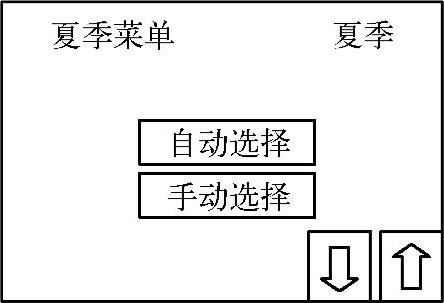

图8-25 手/自动模式切换画面

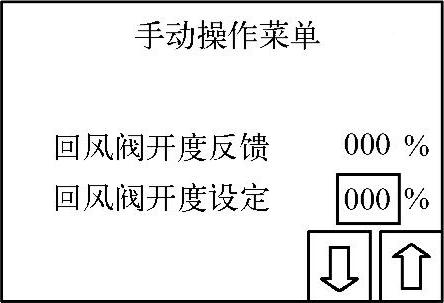

图8-26 手动设定回风阀开度画面

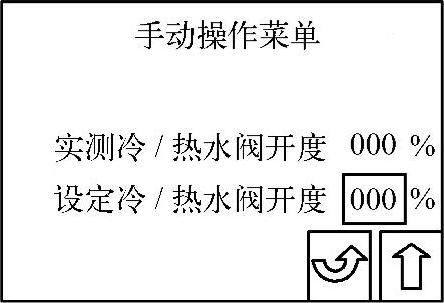

同样,再按翻页键进入“手动冷/热水阀开度设定”画面,如图8-27所示。夏季时设定的是冷水阀开度。输入设定值后即显示新值。连续按上翻页键实现逐页上翻浏览的功能,或按返回键直接回到主菜单,可以重新选择季度并进入相应设定/显示画面,操作与夏季相似,在此不再赘述。


图8-27 手动设定冷/热水阀开度画面
