分析控制要求得出，本例适合采用“组合逻辑设计法”。三台通风机的运转情况具有三种组合，对应信号的三种指示状态，现使用三个CP1H内部工作位W10.00～W10.02分别表示“两台以上风机运转”“一台风机运转”和“无风机运转”三种状态，再由这三个工作位控制信号灯100.00。W10.00～W10.02与0.00～0.02的逻辑关系可由真值表列出，见表7-3。

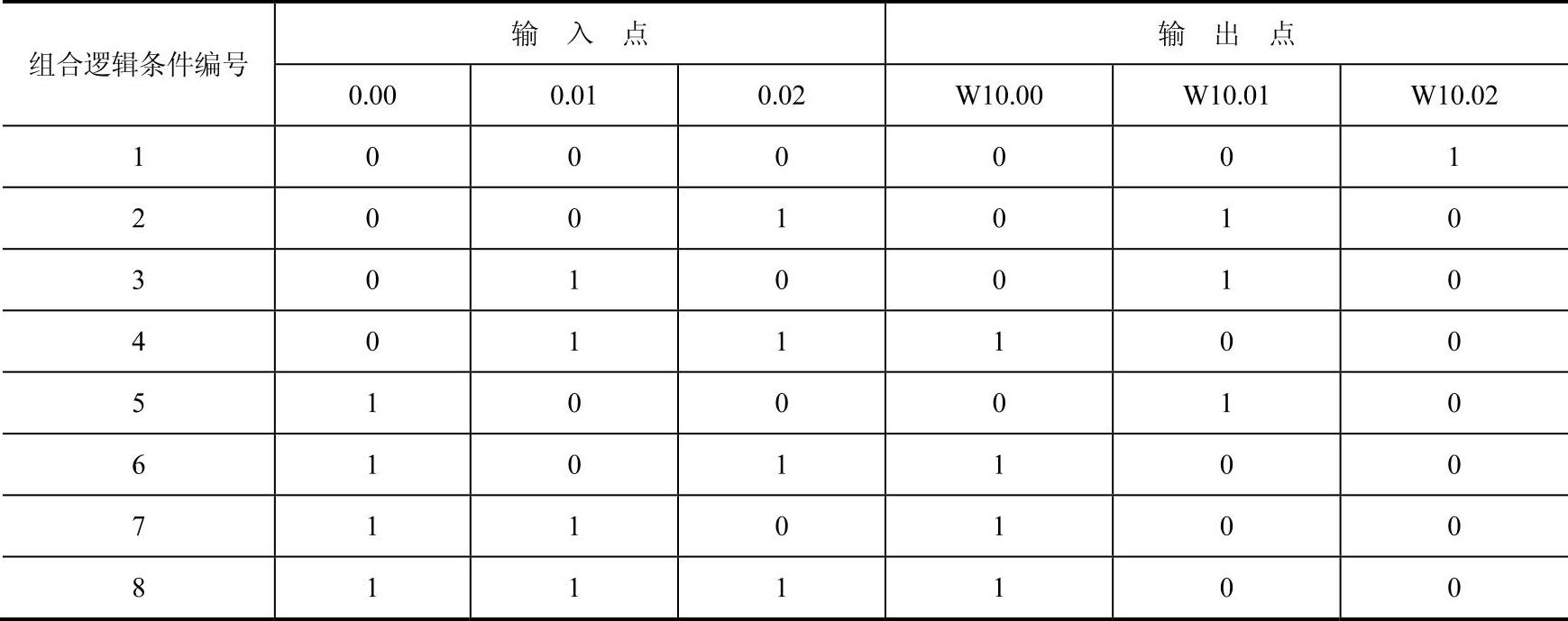

表7-3 风机控制逻辑真值表
根据真值表可以列出W10.00～W10.02的逻辑表达式如下：
对组合逻辑条件较多的W10.00进行逻辑化简为：
W10.00=0.01·0.02+0.00·0.02+0.00·0.01=（0.01+0.02）·（0.00+0.02）·（0.00+0.01）(www.daowen.com)
从逻辑关系上W10.01可以由W10.00和W10.02来表示：
根据逻辑表达式编写梯形图如图7-4所示。其中W10.00的指令条也可以由图7-5所示梯形图来替代。图7-4中信号灯的5Hz和10Hz闪烁效果分别借助于CP1H的0.2s时钟脉冲位P_0.2s和0.1s时钟脉冲位P_0.1s来实现。

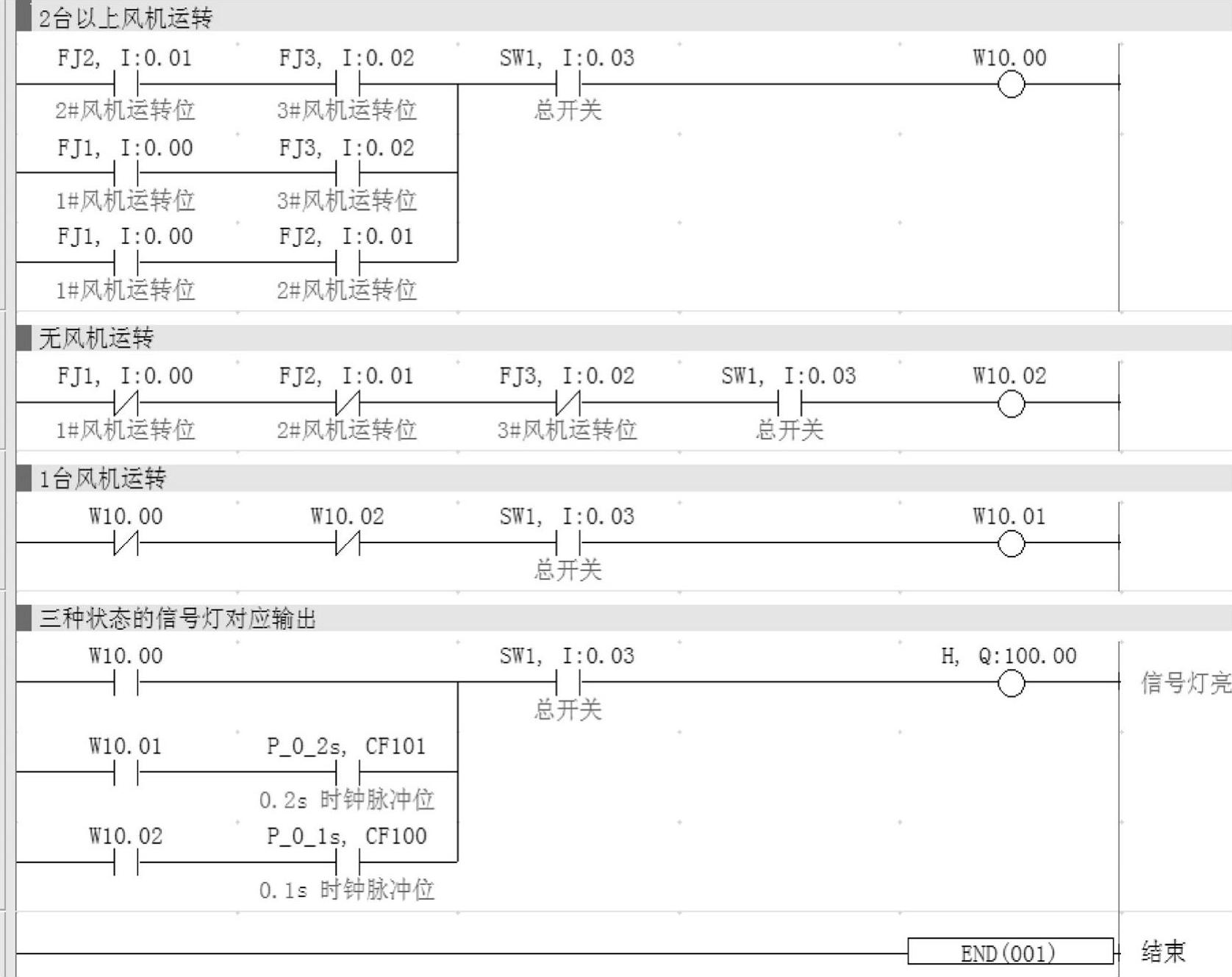

图7-43 台风机监控梯形图

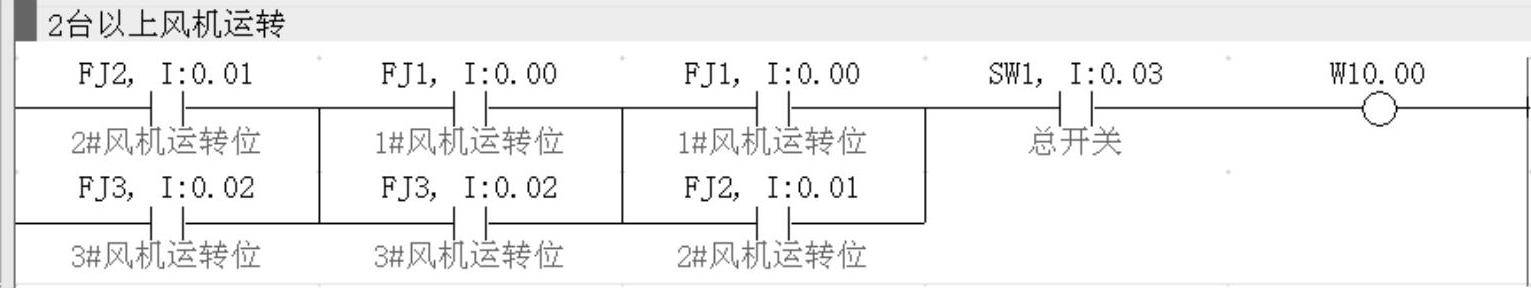

图7-5 两台以上风机监控梯形图示例
