1.PLC系统的维护与检查

PLC系统是由大量半导体元件组成的，尽管其具有极长的工作寿命，但是如果使PLC长期工作在恶劣环境下的话，就必然会影响半导体元件的工作性能，因此必须对PLC进行定期检查与维护，较为常规的检查周期为6～12个月检查一次，但是根据所处环境的实际情况可以适当地缩短检查周期。欧姆龙CP1系列PLC的常规检查项目及采取的相应措施参见表6-3。

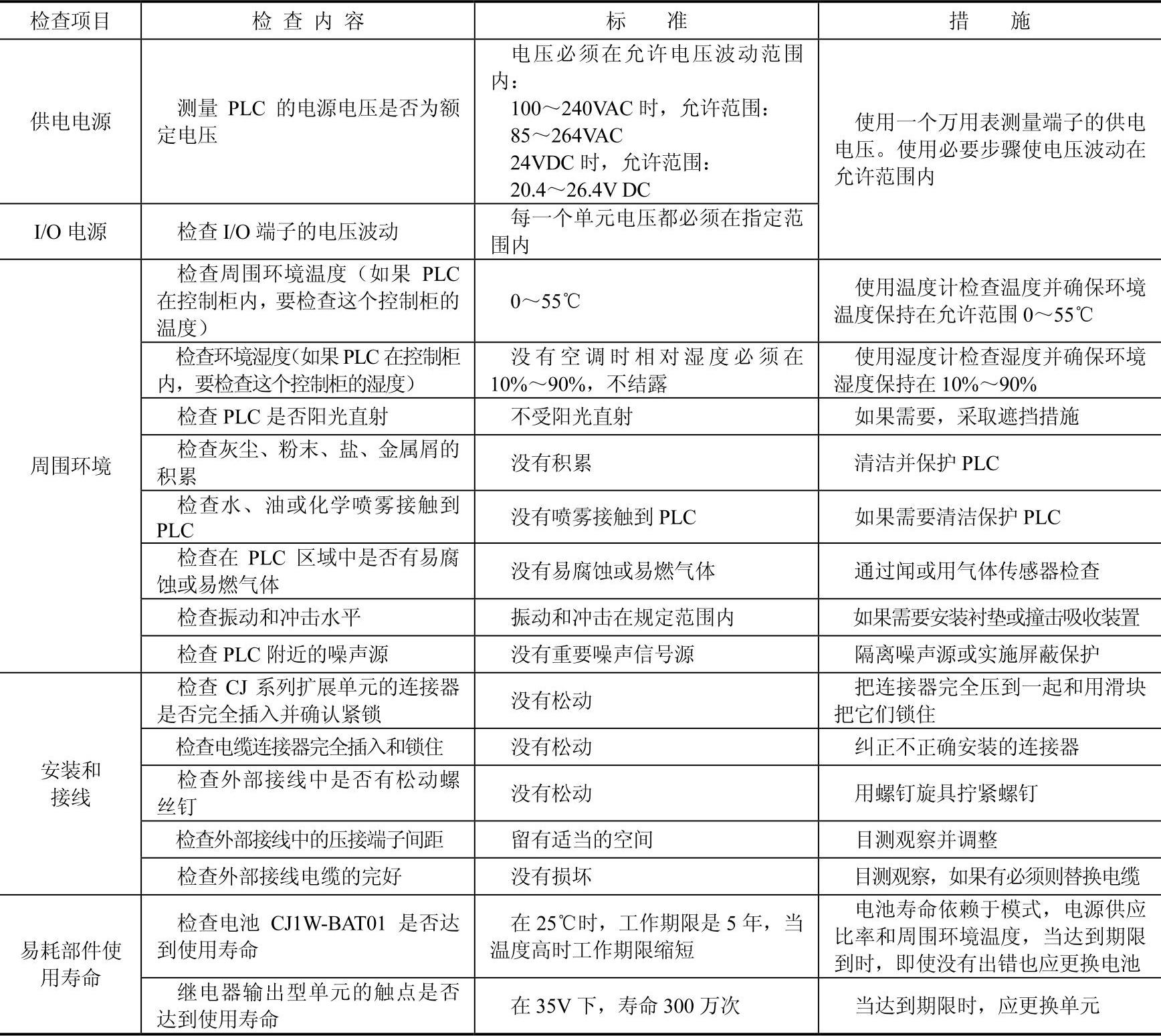

表6-3 CP1系列PLC周期性检查一览表

2.PLC各单元与配件的更换与维护

（1）更换PLC的单元

当需要更换有问题的PLC单元时，需要注意以下事项：

1）必须在更换前切断PLC及其各单元的供电电源，绝不允许在通电时更换单元。但是注明可带电插拔的单元除外。

2）在安装新单元时，特别是诸如特殊I/O单元时必须确认各项设置正确无误。关于CJ系列PLC各单元的具体设置参数需参考CPU总线单元和特殊I/O单元的相关操作手册。

3）对于有接触不良接点的单元，需卸下该单元，使用清洁棉布沾工业酒精后，仔细擦拭问题接点，并确信去除棉丝后重新安装好该单元继续使用。

4）当更换CPU单元时，在起动新CPU单元运行前不仅要确认装载了相同的用户程序，而且还要确认所有功能所必需的参数与设置也已在新CPU单元中生效，其中包括DM区和H区的数据、路由表、Controller Link单元数据表、网络参数和其他CPU总线单元数据等。

5）为保证更换CPU单元时所有参数设置正确且无遗漏，可以采用备份操作将用户程序以及CPU单元、DeviceNet单元、串行通信单元和其他特定单元的所有参数保存为一个备份文件存储在存储卡中。存储卡可以将备份数据重新装载到新CPU单元内，备份过程安全简便。

6）对于已经确认有问题的单元，断电拆下后，应尽可能详细地描述其问题，并与单元一同寄回维修部。(www.daowen.com)

（2）更换PLC的易耗元件

PLC系统中的易耗元件主要是指继电器输出型单元和CPU单元后备锂电池，前者根据单元触点的使用频率估算是否达到使用寿命的极限，进而决定是否更换整个单元。CPU单元后备锂电池的作用是当主电源关闭时，用于保存存储在RAM中的用户程序、PLC设置及存储器保持区内的数据等。当电池电压过低时，主电源一旦关闭则RAM中的数据将丢失。

锂电池在25℃常温下的寿命大约为5年，但在高温环境下或CPU单元长期不供电情况下，电池的寿命会大幅缩短，最坏情况下仅为9个月。当锂电池的电压逐渐降低时，CPU单元面板上的ERR/ALM指示灯将闪烁（必须利用CX-Programmer软件提前在PLC设置中设定“检测电池电压低错误”，并下载到PLC中），此时编程工具软件中将显示报警信息，同时电池错误标志（A402.04）置位为ON。

此时应先检查电池与CPU单元的连接是否正确，如果电池连接正确，应尽可能快地更换电池。因为在电池失效前，如果每天只供电一次的话，仅能支持5天。更换锂电池的操作必须在CPU单元停电的5min内完成，以确保存储器内的数据不丢失，具体操作步骤如下：

1）先使PLC上电5min给存储器备用电源的电容充电，当锂电池拔出后，该电容可以对RAM短暂供电。

2）切断CPU单元电源。

3）打开CPU单元左上方的仓盖，小心抽出电池。

4）拆开电池连接器。

5）接上新电池组，把它放到电池仓中，如图6-27所示，合上盖板。

插入新电池后，将自动清除电池错误信息。需要特别注意的是，不要短路电池接线端，不要对电池充电，不要拆解电池，不要加热或燃烧电池。

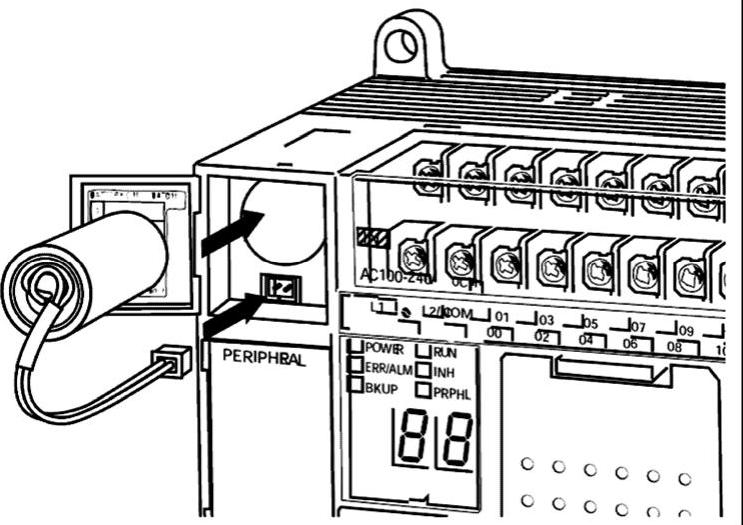

图6-27 安装CPU单元新电池示意图
