首先，在安装CP1系列PLC控制系统时，或在增加与拆卸I/O单元时，以及在配线前都必须关闭总电源。同时，为了减少因电气噪声而引发的故障，应将装输入/输出信号线的管子与装高压线和供电线的管子分开。另外，在单元配线时，为防止剪下的电线或其他碎屑落入单元内部，不要将CPU顶上的标签取下，待配完线后再撕下，从而保证单元散热。

为提高PLC系统可靠性，发挥其最大功能，在安装和接线时需考虑以下因素。

1.环境条件

PLC系统对安装环境有一定的要求，不适合安装PLC系统的场所包括：环境温度低于0℃或高于55℃的场所，温度变化急剧和凝露的场所，环境湿度低于10%或高于90%的场所，具有腐蚀性或易燃性气体的场所，有过多尘埃、氯化物或铁木尘埃的场所，PLC会受到直接冲击或振动的场所，直接暴露在阳光的场所，PLC会接触到水、油、化学试剂的场所等。而安装在具有静电和噪声、强电磁场、有放射性泄露以及靠近电力线的场所时，则需要将PLC封闭好。

2.控制柜的内部条件

通常PLC系统安装在控制柜内，因此控制柜内应具备可操作性、可维护性和环保条件。控制柜需主要考虑以下因素：

（1）环境温度

控制柜内的环境温度必须控制在0～55℃范围内。为此，控制柜需提供足够的空间以保持良好的空气流通，切记不要将PLC安装在加热器、变压器或大功率电阻器等高热设备的上面。

如果环境温度超过55℃，就需安装冷却风扇或空调降温，如图6-2所示。如果在PLC系统上连接了一个编程器，那么环境温度必须保持在0～45℃，以确保编程器能正常工作。

（2）操作与维护的安全与便利

为保证操作和维护的安全，应尽可能将PLC与高压设备及执行机构隔离开，PLC系统的安装高度以1～1.6m为宜，便于安装和操作。

（3）抗噪声(www.daowen.com)

不要把PLC安装在装有高压装备的控制柜内。安装PLC的地点应离动力线至少200mm，如图6-3所示。而且装有PLC的安装板需接地。

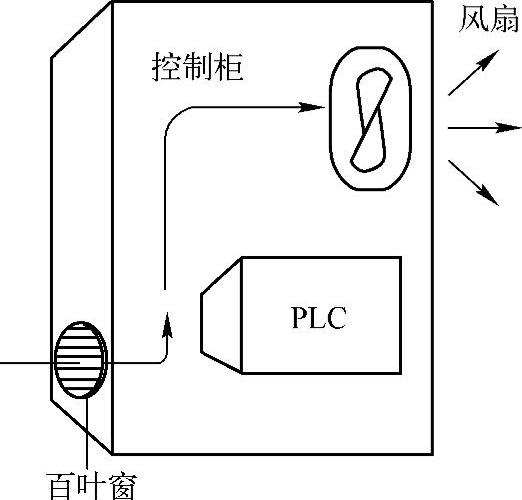

图6-2 PLC控制柜布局示意图

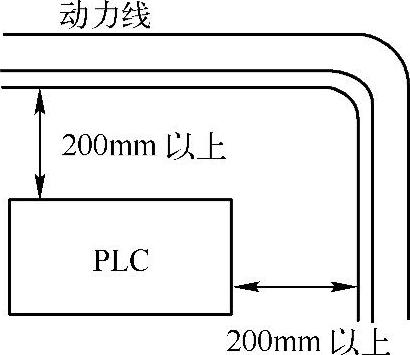

图6-3 PLC抗噪声安装示意图

（4）PLC的安装方向

PLC的机架必须垂直安装以便于散热，如图6-4所示。应避免安装方向的错误造成PLC工作不正常，如图6-5所示。

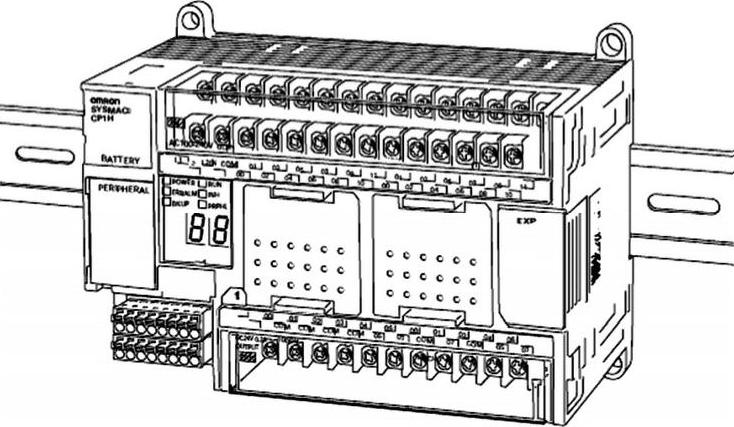

图6-4 正确的PLC安装方向示意图

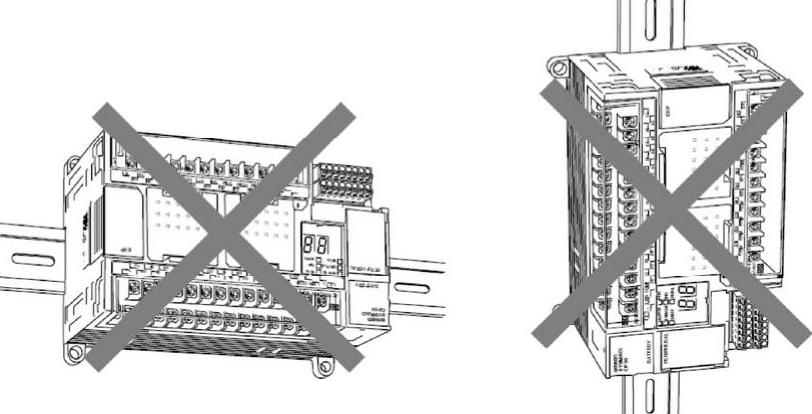

图6-5 错误的PLC安装方向示意图
