当选取整体式PLC作为控制器时，由于整体式PLC将CPU、I/O单元及电源集成一体，因此只要CPU单元、I/O点数及类型满足了被控对象的要求，其电源部分已由厂家按最大电流消耗配置好了，无需用户选取。

当选取模块式PLC作为控制器时，由于I/O单元增减与组合灵活，因此厂家提供了不同类型的电源单元供用户按实际需求选取，但是每种电源单元均有其容量限制，选型时需遵循以下原则：

1）核算控制系统的总电流消耗。安装在CPU机架上所有单元的总电流消耗不得超过所选电源单元的每个电压组的最大电流。

2）核算控制系统的总功率消耗。安装在CPU机架上所有单元的总功率消耗不得超过所选电源单元的最大值。

查阅PLC相关手册可以获得CPU单元、I/O单元及各种特殊单元的电流消耗值，按照上述两条原则核算控制系统所有单元的电流与功率消耗，从而选取适合的电源单元。此外还需要考虑系统扩展的问题，因此选型时应留有冗余。

另外，当PLC带有I/O扩展机架时，如需要单独配电源单元，则也需要核算I/O扩展机架上各单元的电流与功率消耗，以决定扩展机架上的电源单元选取。

下面举一个核算PLC控制系统的电流与功率消耗的实例。

【例6-2】 某欧姆龙CJ1型PLC控制系统的CPU机架配置见表6-1，试核算该PLC系统的电流与功率消耗，并选取适合该系统的电源单元。

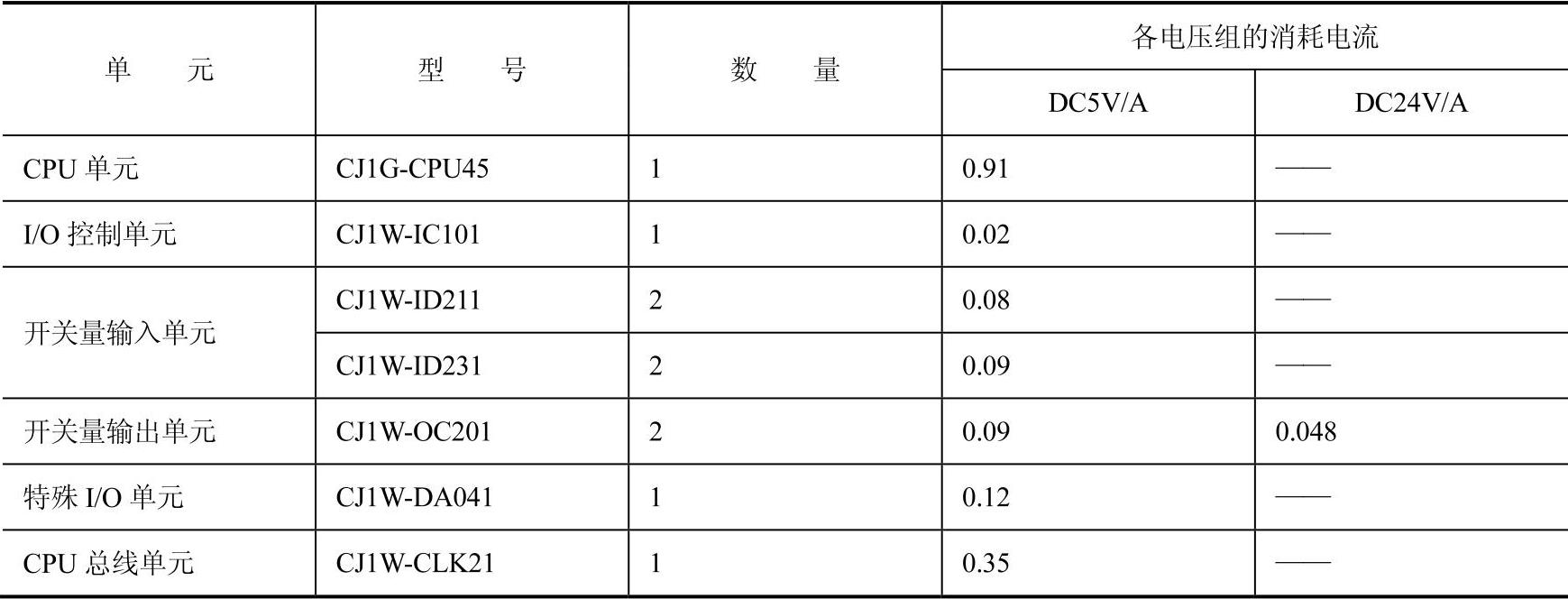

表6-1 CPU机架单元配置表

(www.daowen.com)

每个电源单元提供2个电压组供内部单元使用，其中5V直流电源部分主要为内部逻辑电路供电；24V直流电源部分主要为驱动继电器型输出单元供电。欧姆龙CJ系列PLC的备选电源单元规格见表6-2。

表6-2 CJ系列PLC电源单元规格表

电流与功率消耗的核算过程如下：

5VDC组电流消耗=0.91A+0.02A+0.08A×2+0.09A×2+0.09A×2+0.12A+0.35A=1.92A（≤5.0A）

24VDC组电流消耗=0.048A×2=0.096A（≤0.8A）

功率消耗=1.92A×5V+0.096A×24V=9.60W+2.304W=11.904W（≤25W）

通过核算得出结论，若电源单元的外部供电为直流24V时，电源单元CJ1W-PD025满足要求；若电源外部供电为交流220V时，电源单元CJ1W-PA202与CJ1W-PA205R均满足要求，但考虑到系统的可扩展性，以选CJ1W-PA205R为宜。
