下面以某型电子仪器测试台为信号校验对象,介绍现场校验信号的方法。
1.校验现场开关量输入/输出信号
使用欧姆龙梯形图编辑软件CX-Programmer校验现场开关量输入/输出信号的操作步骤如下。

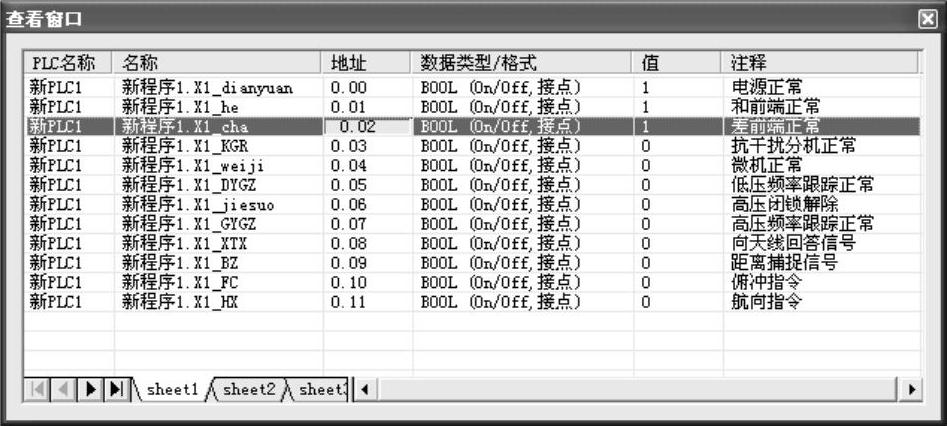

1)进入CX-Programmer编程界面,在线连接PLC并置于编程模式,在“视图”菜单中选取“窗口”选项下的“输出”窗口,将测试台的开关量状态信号点复制在该窗口内,如图5-27所示。
图5-27 校验开关量输入信号
现场逐一接通输入信号,观察窗口中对应的状态输入位是否置为“1”。此时,开关量输入单元面板上对应输入位的发光二极管同时点亮,按此方法逐一校验所有开关量输入信号是否正确。
2)假定校验开关量信号过程中发现“微机正常”状态信号0.04位不为“1”,说明信号未进入CPU单元的CIO区,就需要使用万用表检查对应线路的电压。假定本例使用CJ1型PLC,并配CJ1W-ID231型开关量输入单元和CJ1W-OD211型开关量输出单元,将红表笔接触CJ1的0#槽位上CJ1W-ID231单元的04位输入端子,黑表笔接触该单元公共端子(COM),测量两点的直流电压值,断路为0V,通路为24V,由此可以判断出是该单元故障还是外围线路的问题。其他PLC也可以使用此法来校验I/O点。

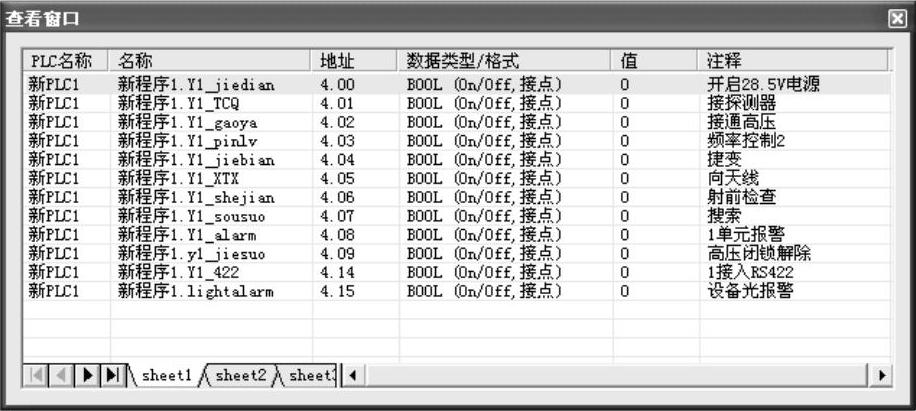

3)同样,将测试台的开关量输出点全部复制粘贴在查看窗口内,如图5-28所示。由于未产生输出,因此所有输出位均为“0”。
图5-28 校验开关量输出信号

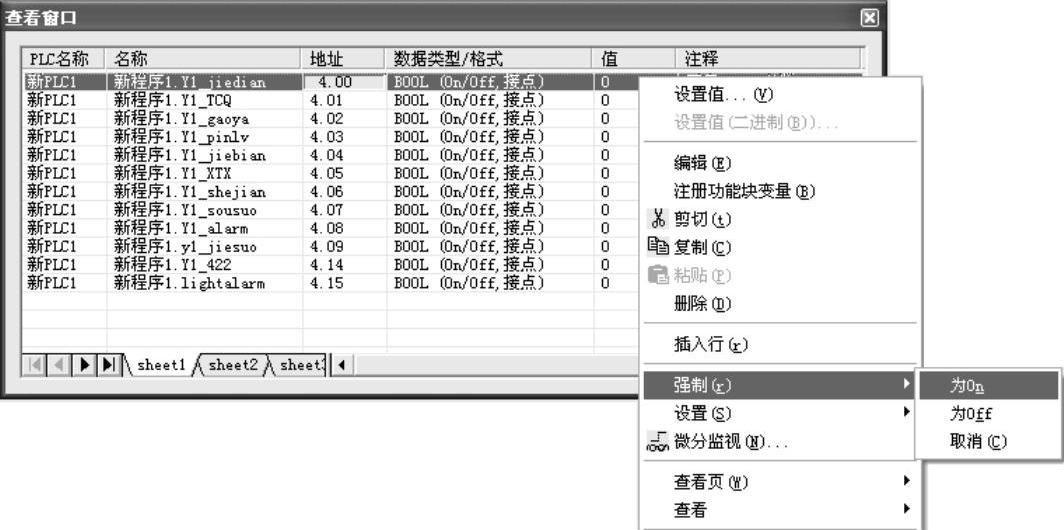

4)鼠标右键单击窗口中的第一行,弹出一快捷菜单,单击“强制(r)”项下的“为On”,如图5-29所示。
图5-29 输出位强制置位示意图

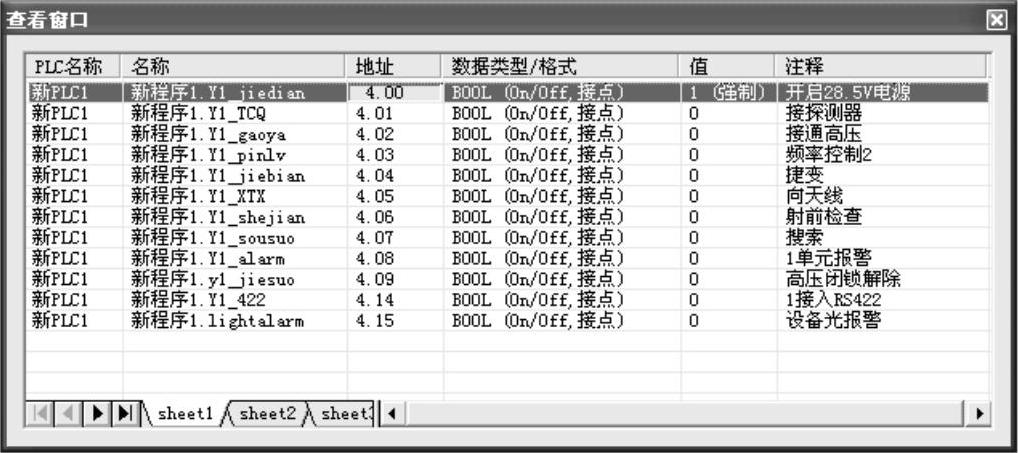

5)此时输出位4.00被强制置位为“1”,如图5-30所示。同时,CJ1 PLC的2#槽位上开关量输出单元CJ1W-OD211中00位对应的发光二极管亮,外部设备产生动作。照此方法校验所有开关量输出信号是否正确。
图5-30 输出位强制置位结果
重复上述操作,单击“强制(r)”项下的“为”,则可以将4.00强制复位;若单击“强制(r)”项下的“取消(
)”,则取消所有强制操作。
6)假定校验过程中发现“开启28.5V电源”位4.00已置位,但外部设备未上电,则需要使用万用表检查对应线路的电压,将红表笔接触CJ1PLC的4通道00位输出端子,黑表笔接触公共端子(COM),测量两点的直流电压值,断路为24V,通路为0V,由此可以判断出是单元故障还是外部设备的线路问题。
需要注意的是,CX-Programmer软件对特定的位(包括CIO区、工作区、内部辅助继电器、保持继电器、定时器标志、计数器标志等)可以强制性地置位(ON)或者复位(OFF),而且某位一旦被强制置位或复位后,则该位将保持此状态直到CX-Programmer发出强制状态解除指令为止。
2.校验现场模拟量输入/输出信号
以该测试台采集的模拟量参数测量值为例,使用CX-Programmer软件校验现场模拟量输入/输出信号的操作步骤如下:(www.daowen.com)
1)进入CX-Programmer编程界面,在“视图”菜单中选取“窗口”选项下的“输出”窗口,将A-D单元输入通道2001~2003(模拟量参数测量值转换通道)复制粘贴于此,在线连接PLC,使模拟量单元的软件设置生效,将PLC置于在线监视模式下,此时3个通道的值均为“0000”,如图5-31所示。
图5-31 监视模拟量输入通道

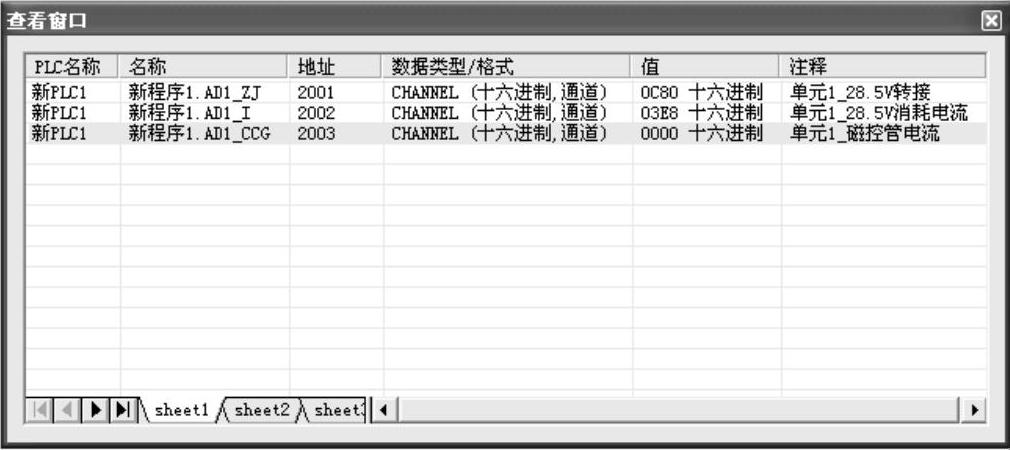

2)如果此时起动测试台,则“单元1_28.5V转接”通道2001和“单元1_28.5V消耗电流”通道2002的测量值将在十六进制数0~0FA0(分辨率为4000)之间变化,如图5-32所示。假定通道值未发生变化,则需要使用万用表测量A-D单元第1、2路模拟量输入信号的电流值,正常情况下测量的电流值在4~20mA的范围内变化,断路为0mA,由此可以判断出是模拟量单元的问题还是外部线路问题。
图5-32 校验模拟量输入信号

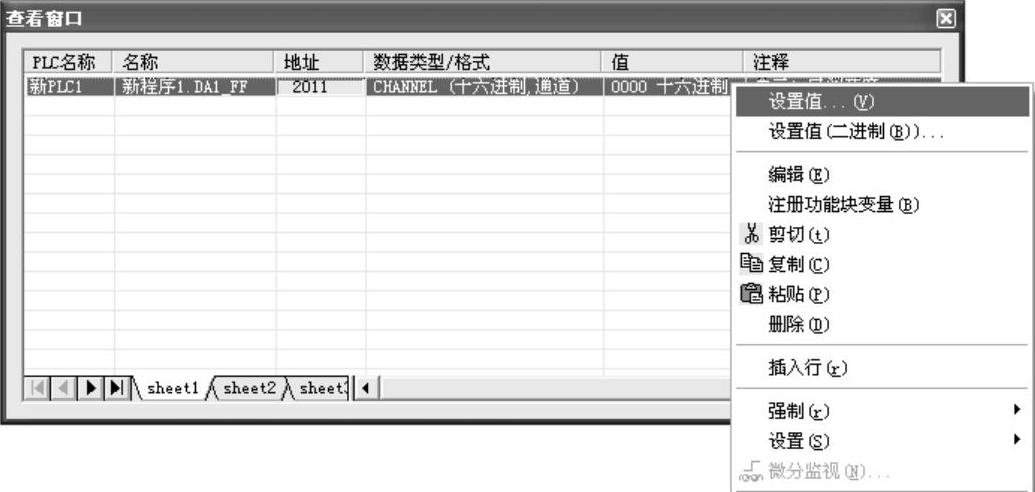

3)如果校验D-A单元上的模拟量输出电流信号时,需要先将对应通道赋十六进制数,现假定某CJ1PLC上安装了一块D-A单元CJ1W-DA08C,单元号是1,D-A转换通道范围2011~2018,校验该单元第1路输出信号。鼠标右键单击2011通道弹出一快捷菜单,如图5-33所示,单击“设置值(V)”项,弹出“设置新值”对话框,如图5-34所示。
图5-33 设置模拟量通道

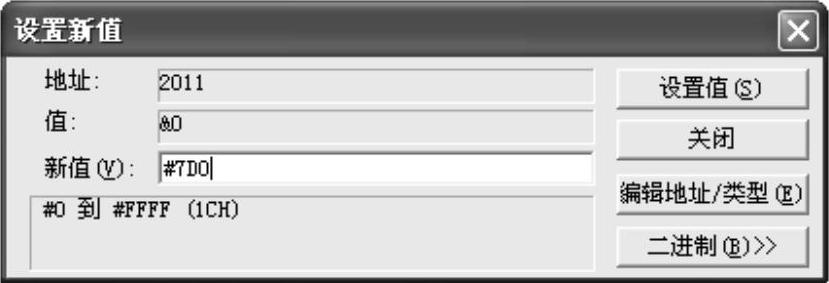

图5-34 设置模拟量输出值

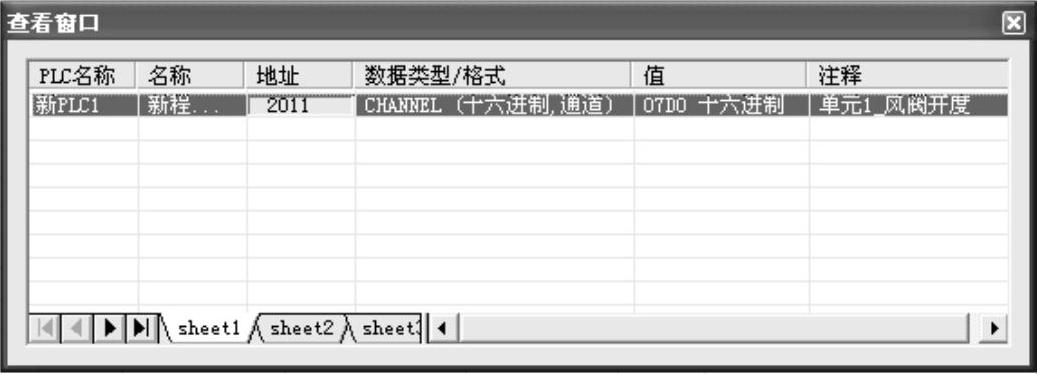

4)在“设置新值”对话框中输入“#7D0”,即十进制数2000,单击“设置值()”按钮,设置完毕,如图5-35所示。使用万用表测量第1路模拟量输出的电流值,正确设置下应测得12mA左右,由此可以判断模拟量输出单元是否存在问题。
图5-35 模拟量输出值设置结果
3.检查模拟量输入/输出单元设置
当校验模拟量输入/输出信号发现异常时,首先应检查模拟量单元的硬件和软件设置是否正确。检查步骤如下:
1)检查单元号设置是否正确。
2)检查电压/电流开关设置是否正确。
3)检查单元连线是否正确,注意正、负极性与屏蔽线接地。
4)检查软件设置的信号占用通道与量程是否正确。
通过以上检查确认模拟量输入/输出单元的硬件与软件设置无误后,就可以排除模拟量单元本身的问题,继续检查外部设备及连线是否正确。
