对输入信号的上升沿或下降沿进行计数，当计数器当前值计数结束时启动相应的中断任务。输入继电器编号与中断任务号及计数器区域的关系见表4-12。

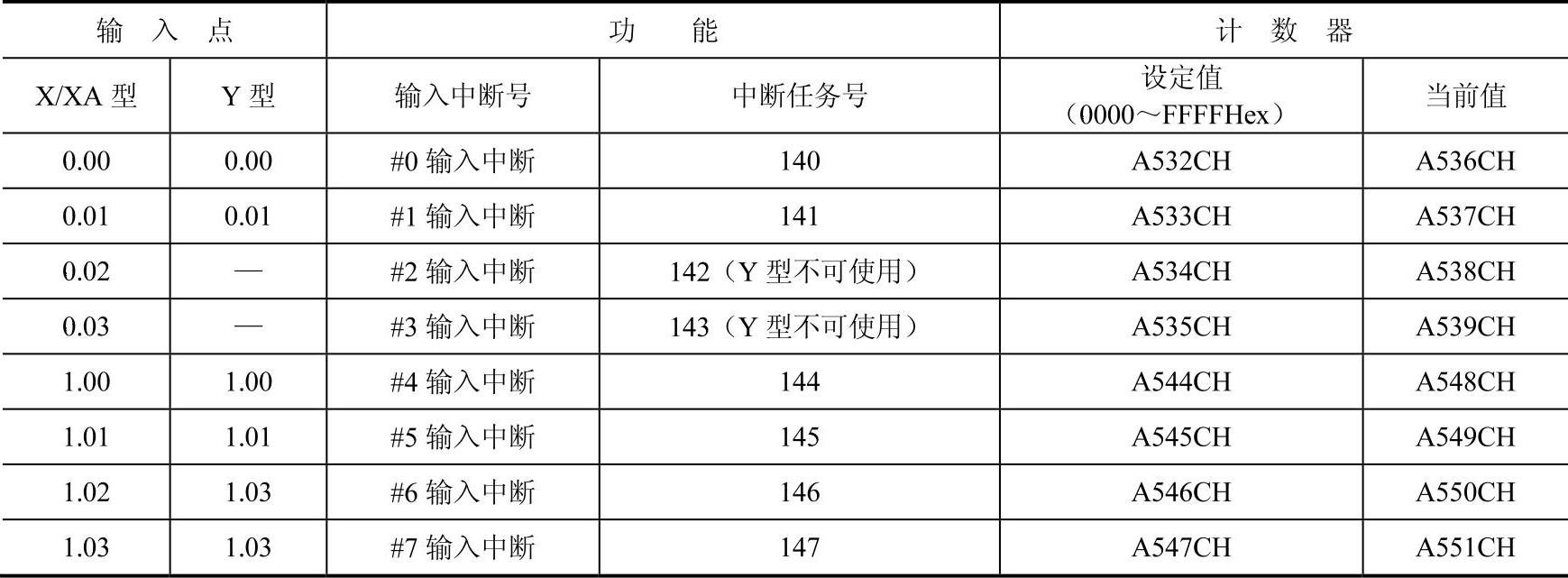

表4-12 输入点与中断任务号及计数器区域的关系表
PLC系统的设定与直接模式下的输入中断方法相同，MSKS指令的操作数见表4-13。应用示例见例4-2。

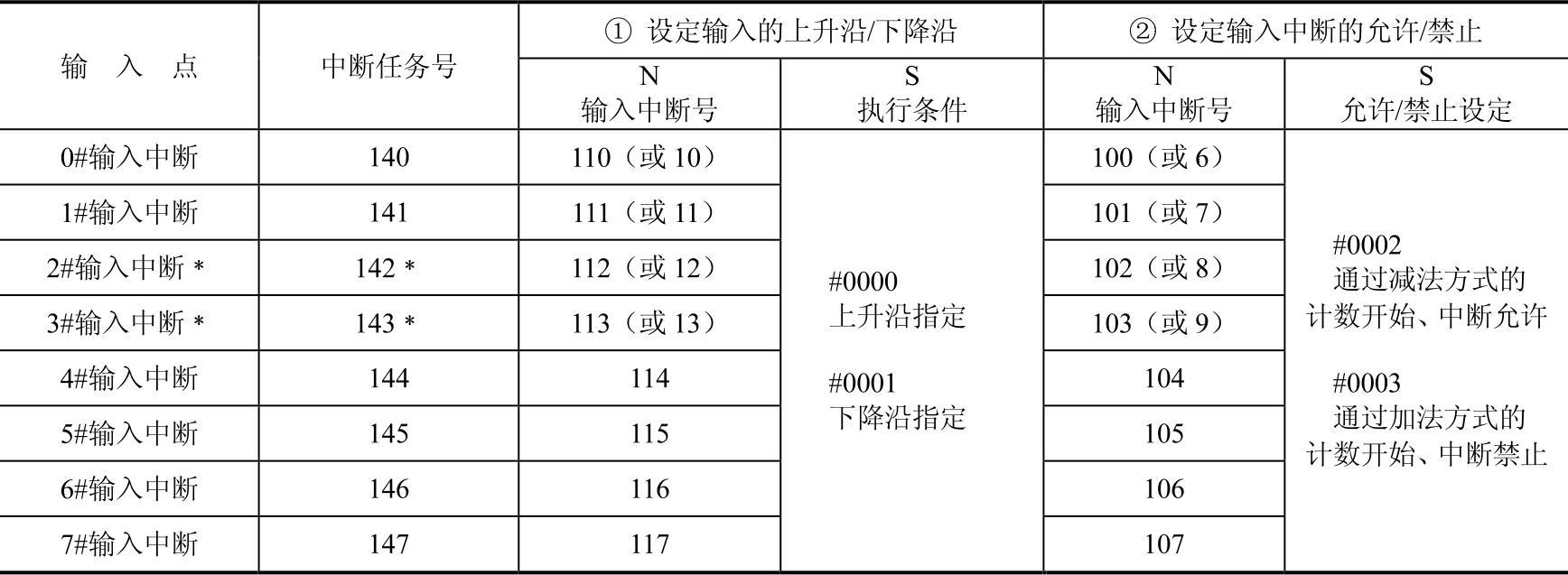

表4-1 3MSKS指令的操作数表
﹡：Y形不可用
【例4-2】 在高速计数器模式下对输入点0.01的上升沿计数200次（计数方式设为加法模式），执行中断任务141，设定步骤如下：
①将输入设备连接到输入点0.01。
②利用CX-P用PLC系统设定将0.01的输入动作设定为输入中断。(www.daowen.com)
③利用CX-P在中断任务141中编写中断处理程序。
④利用CX-P将中断计数器设定值00C8Hex（200次计数）设定到A533CH。
⑤在CX-P中利用MSKS指令编程，如图4-133所示。

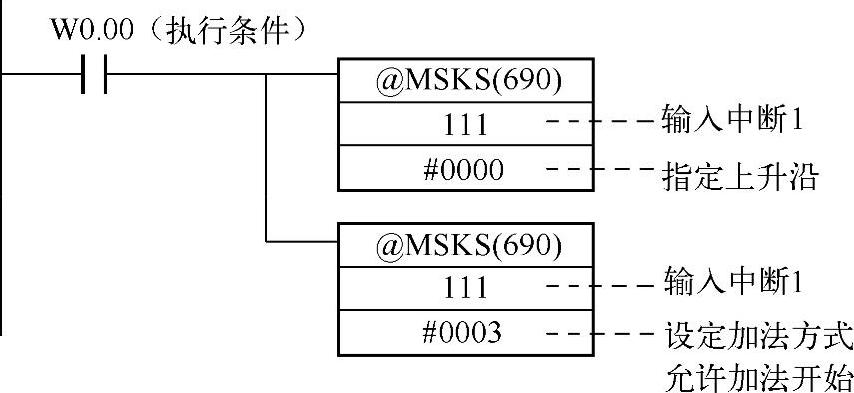

图4-133 高速计数器模式输入中断的设定
上图中，当执行条件W0.00为ON时，可进行计数器模式下的输入中断的动作。若输入0.01导通200次，则将执行中的周期执行任务暂时中断，开始执行中断任务141。中断任务处理结束后，则再次开始中断前的梯形图程序。动作关系如图4-134所示。

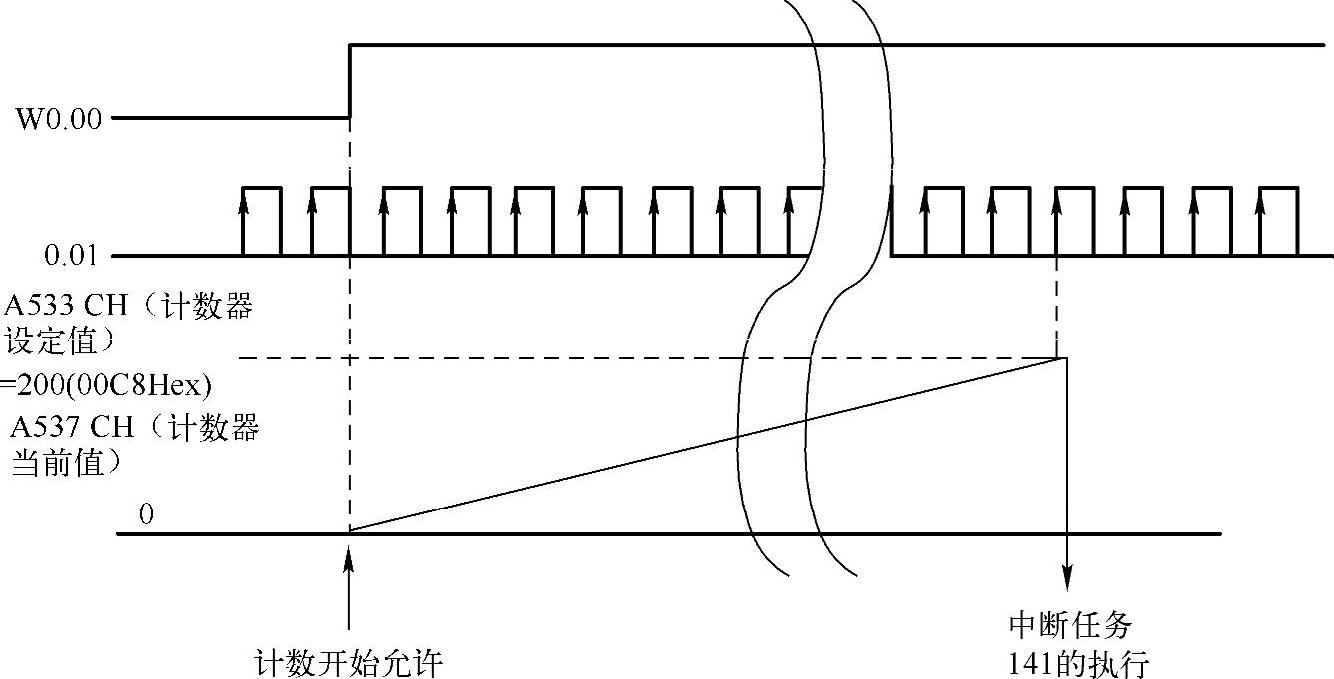

图4-134 指令的动作示例
