在含有功能块的程序传送完毕后，界面如图4-109所示。在线监视该程序的步骤如下：

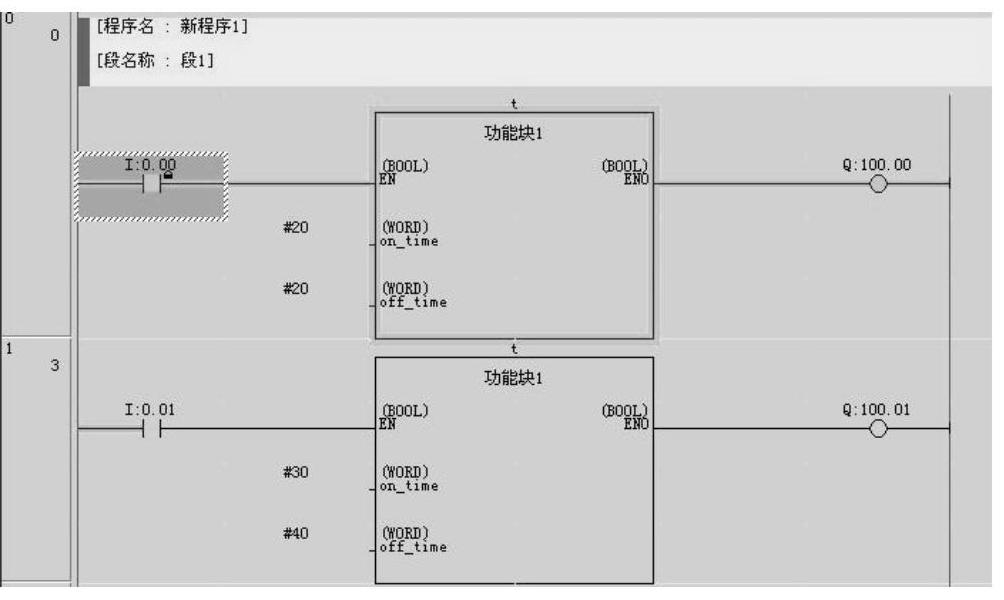

图4-109 上位机进入在线状态

1）在常开触点0.00处，单击鼠标右键，在弹出的快捷菜单中选择“强制”选项，再选择“为On”项。操作如图4-110所示，结果如图4-111所示。

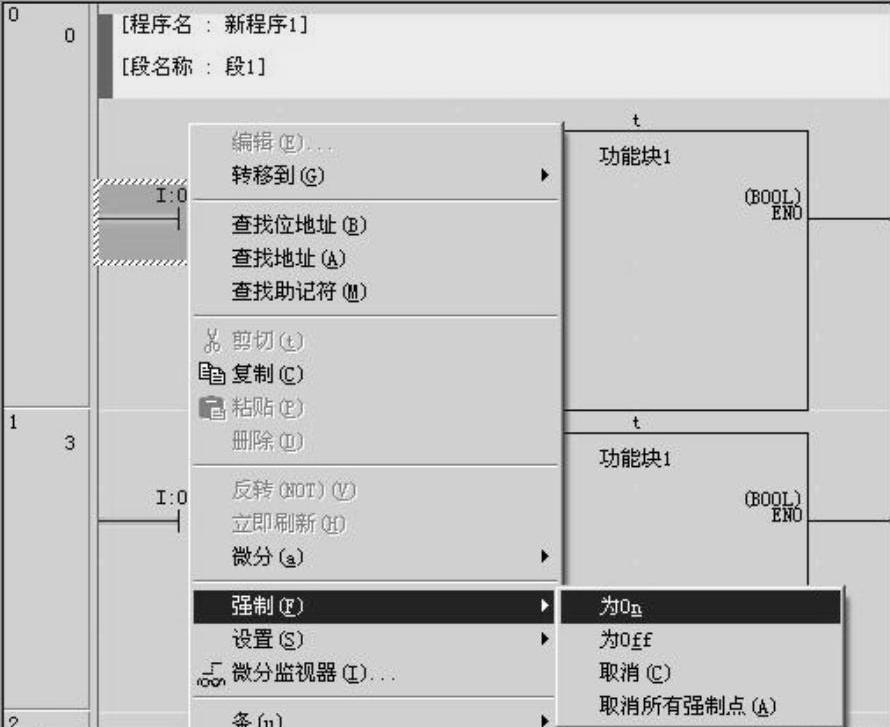

图4-110 强制触点为ON操作

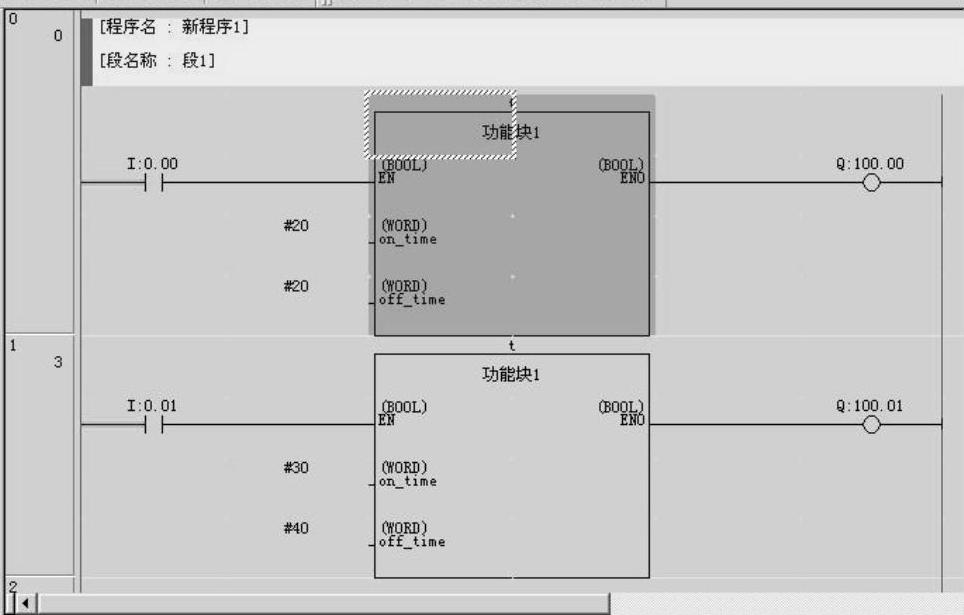

图4-111 执行功能块

2）双击实例，进入功能块内部进行在线监视，如图4-112所示。

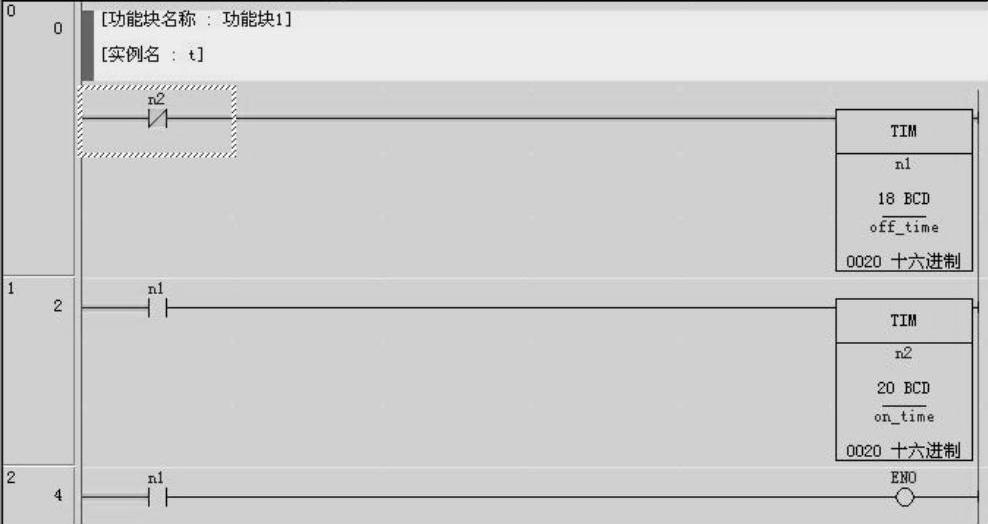

图4-112 在线监视功能块内部程序

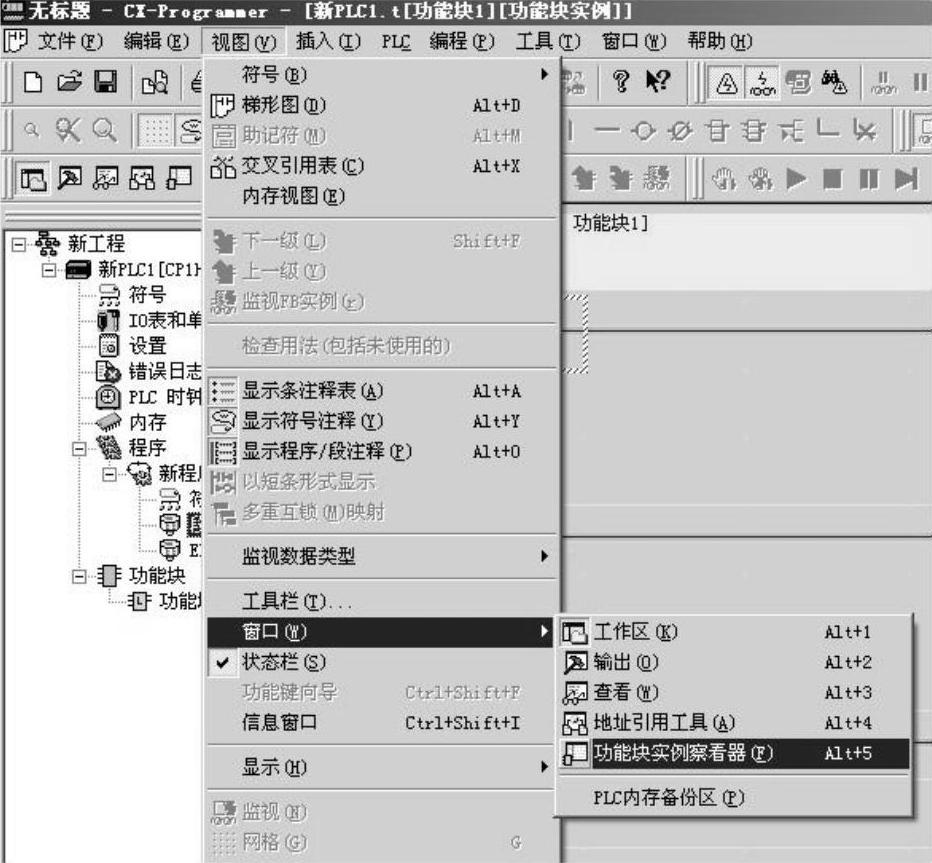

3）为了便于监视，从“视图”菜单中选择“窗口（W）”项，再选择“功能块实例察看器（F）”，如图4-113所示。执行结果如图4-114所示。(www.daowen.com)

图4-113 查看功能块实例

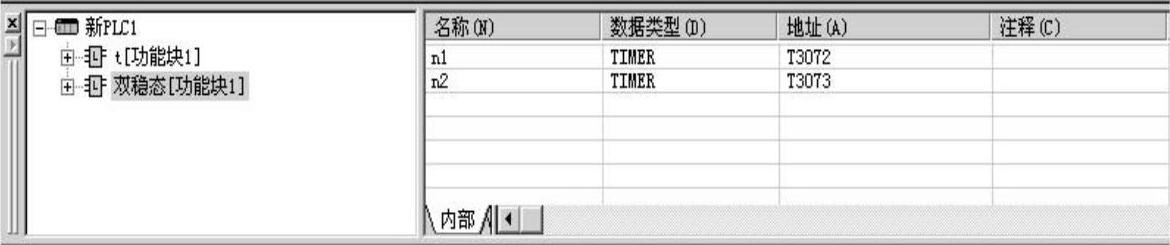

图4-114 功能块实例察看器窗口

图4-114中n1的地址T3072和n2的地址T3073都是随机分配的。通过这种方式可以察看变量的地址。

4）2s后，定时器n1导通，则输出线圈ENO导通，如图4-115所示。

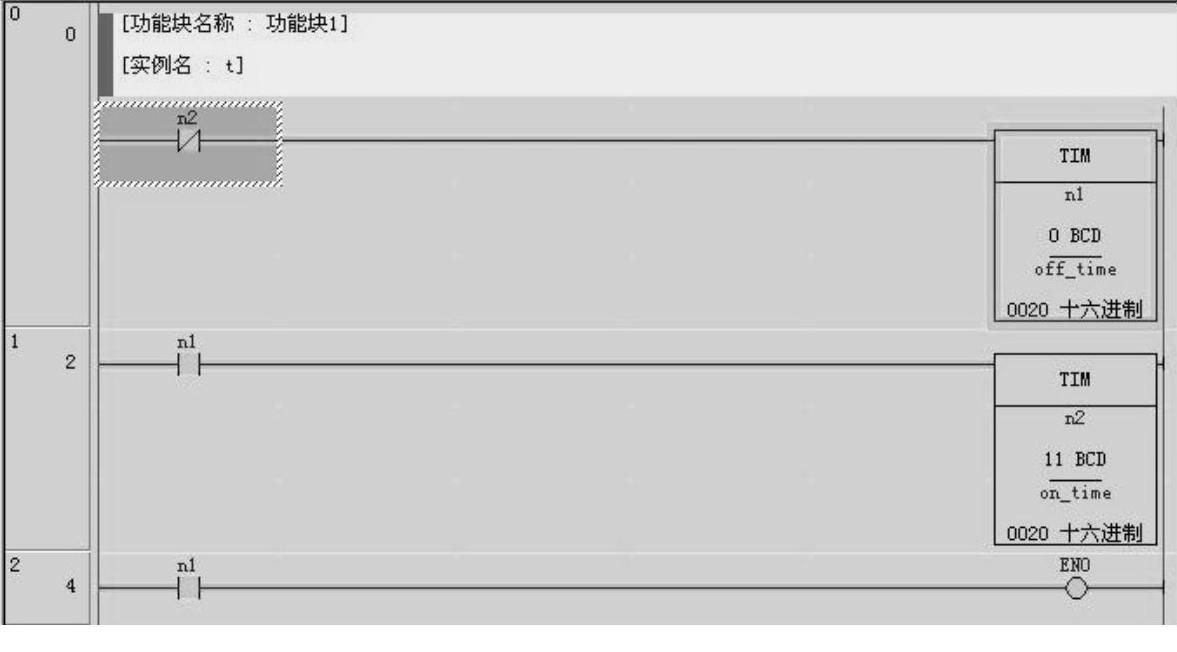

图4-115 定时器n1导通

输出线圈ENO导通2s后，定时器n2到时，切断n2常闭触点。定时器n1被重新复位，n1触点断开，定时器n2被重新复位，输出线圈ENO断开。此时常闭触点n2导通，定时器n1又开始重新计时。这样，实现了输出线圈灭2s，亮2s的操作。

如果需要输出线圈按占空比3∶4输出，则只需要接通0.01，断开0.00。由此可见，如果不使用功能块方式编程，则需要编写两套结构相同的双稳态程序段（仅定时器的设定值不同），结构复杂，工作量大。因此，功能块的使用简化了编程的步骤，程序结构更加清晰、简练，功能块适合于开发复杂的控制算法上。但是，功能块的定义不能进行在线修改。
