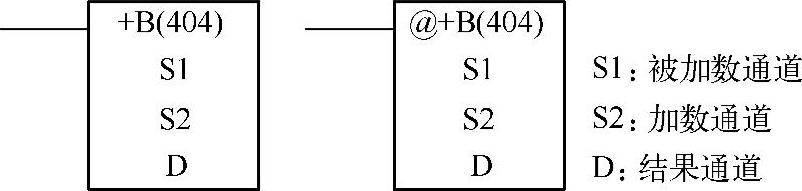

无CYBCD码加法指令+B是将两个通道内的4位BCD码或两个4位BCD码常数相加，并将和输出到结果通道中。结果超过9999时，产生进位将P_CY置1。+B具有上微分型指令的特性。其梯形图符号如下：

操作数区域：

S1和S2：CIO，W，H，A，T，C，D，*D，@D或#。

D：CIO，W，H，A448～A959，T，C，D，*D或@D。

指令说明：

1）相加的两个通道值有一个不是BCD码时，P_ER置位。

2）相加的结果产生进位时，P_CY置位。(www.daowen.com)

3）求和的结果是0000时，P_EQ置位。

+B指令的应用示例见例3-51。

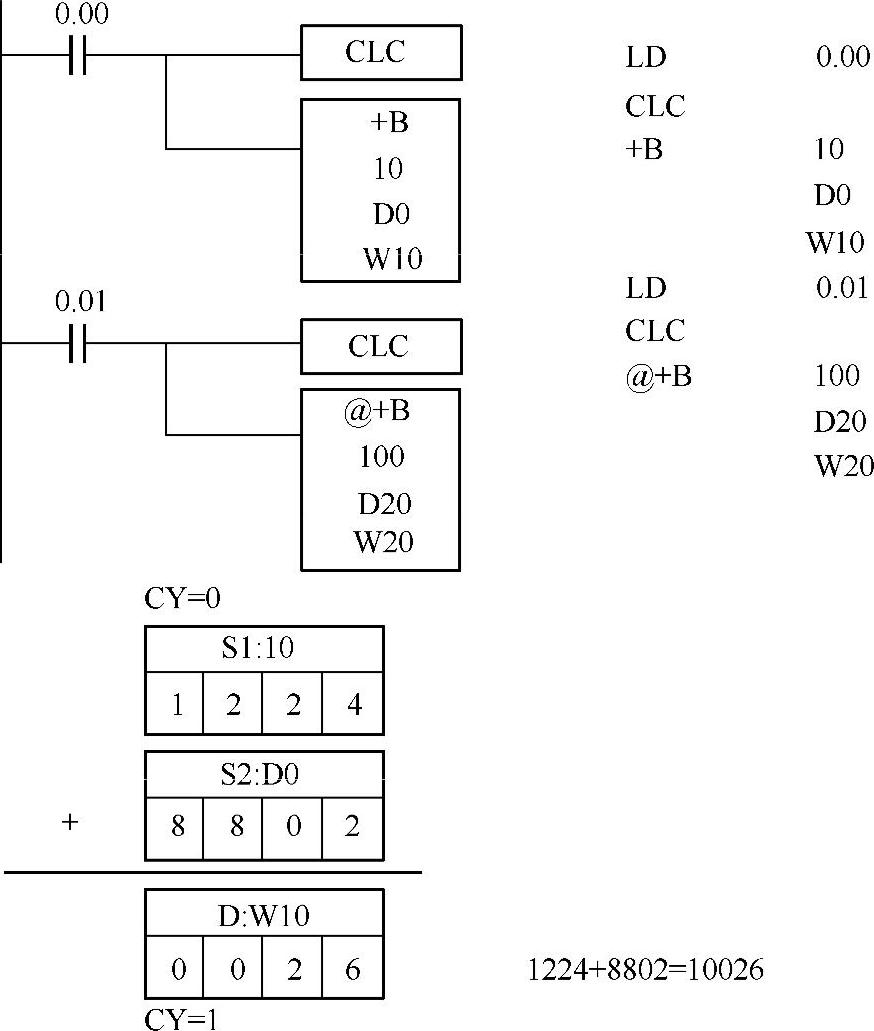

【例3-51】 +B指令梯形图及助记符示例如图3-75所示。

图3-75 +B指令的应用示例

在上例中，当输入0.00为ON时，通道10和D0中的BCD码数据相加，并将计算结果4位BCD码输出到W10。在求和的过程中若有进位，则进位标志P_CY置位为“1”。但P_CY本身不参与加法运算。

带CYBCD码加法指令+BC的功能是将两个通道内的4位BCD码或两个4位BCD码常数连同P_CY标志位相加，并将和输出到结果通道中。+BC与+B的区别是P_CY本身参与加法运算，其他用法与+B相似，在此不赘述。
