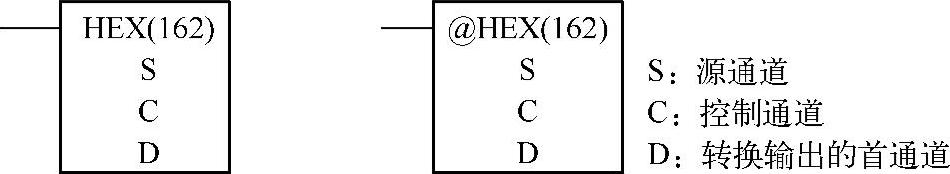

ASCII→HEX转换指令HEX是将从源通道开始的1～4个字节的ASCII码分别转换成4位十六进制数，并将其输出到目标通道的指定位上。HEX具有上微分型指令的特性。其梯形图符号如下：

操作数区域：

S：CIO，W，H，A，T，C，D，*D或@D。

C：CIO，W，H，A，T，C，D，*D，@D或#。

D：CIO，W，H，A448～A959，T，C，D，*D或@D。

源通道S：

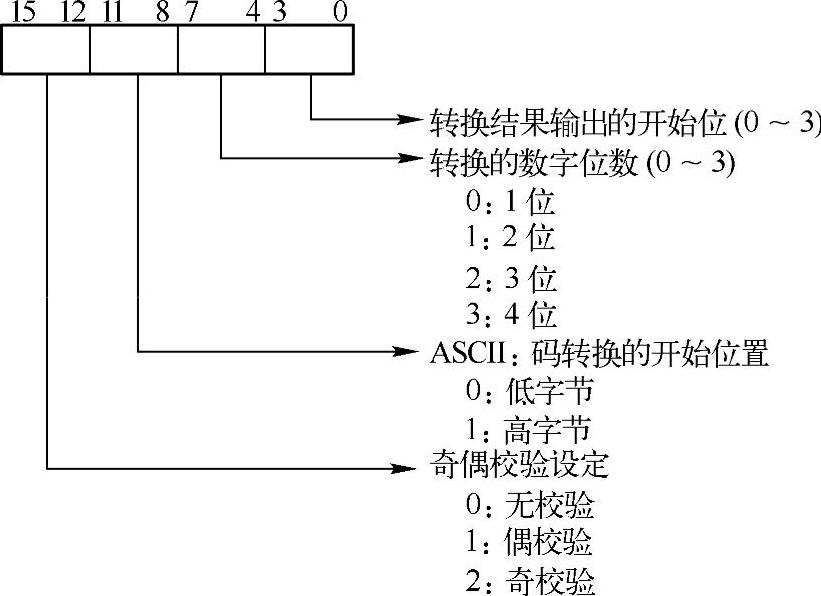

控制通道C：

转换的目标通道D：

指令说明：

1）源通道的ASCII码在奇偶校验时出错，P_ER置位。(www.daowen.com)

2）源通道为不可转换的ASCII码时，P_ER置位。

3）控制通道值超出指定范围，P_ER置位。

HEX指令的应用示例见例3-46。

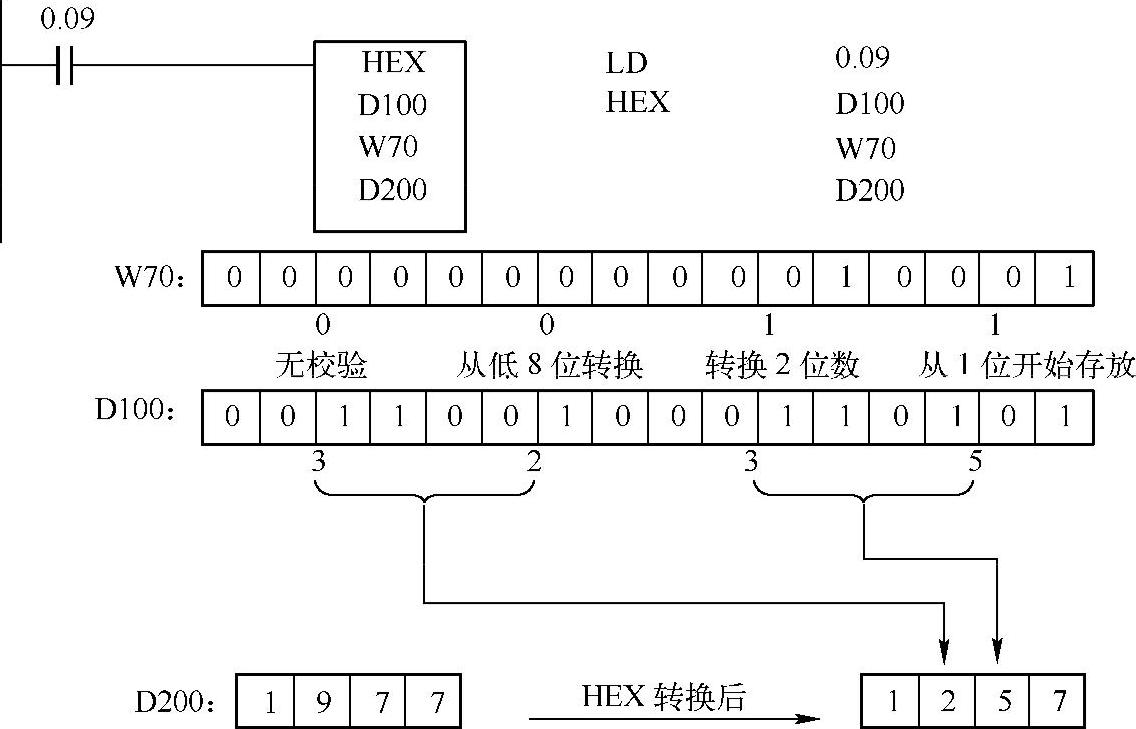

【例3-46】 HEX指令梯形图、助记符及执行结果示例如图3-70所示。

图3-70 HEX指令的应用示例

上例中，当0.09为ON时，由于控制通道W70的值为0011H，表示从源通道D100的低字节开始连续将2个ACSII码转换为2位十六进制数（无奇偶校验），即分别将“$35”和“$32”转换为“5”和“2”，并按指定顺序存放在D200通道的1位和2位中，而D200通道其他数字位中的值保持不变。

CP1H的其他换算比较类指令见表3-14，具体用法参见相关手册，本书不赘述。

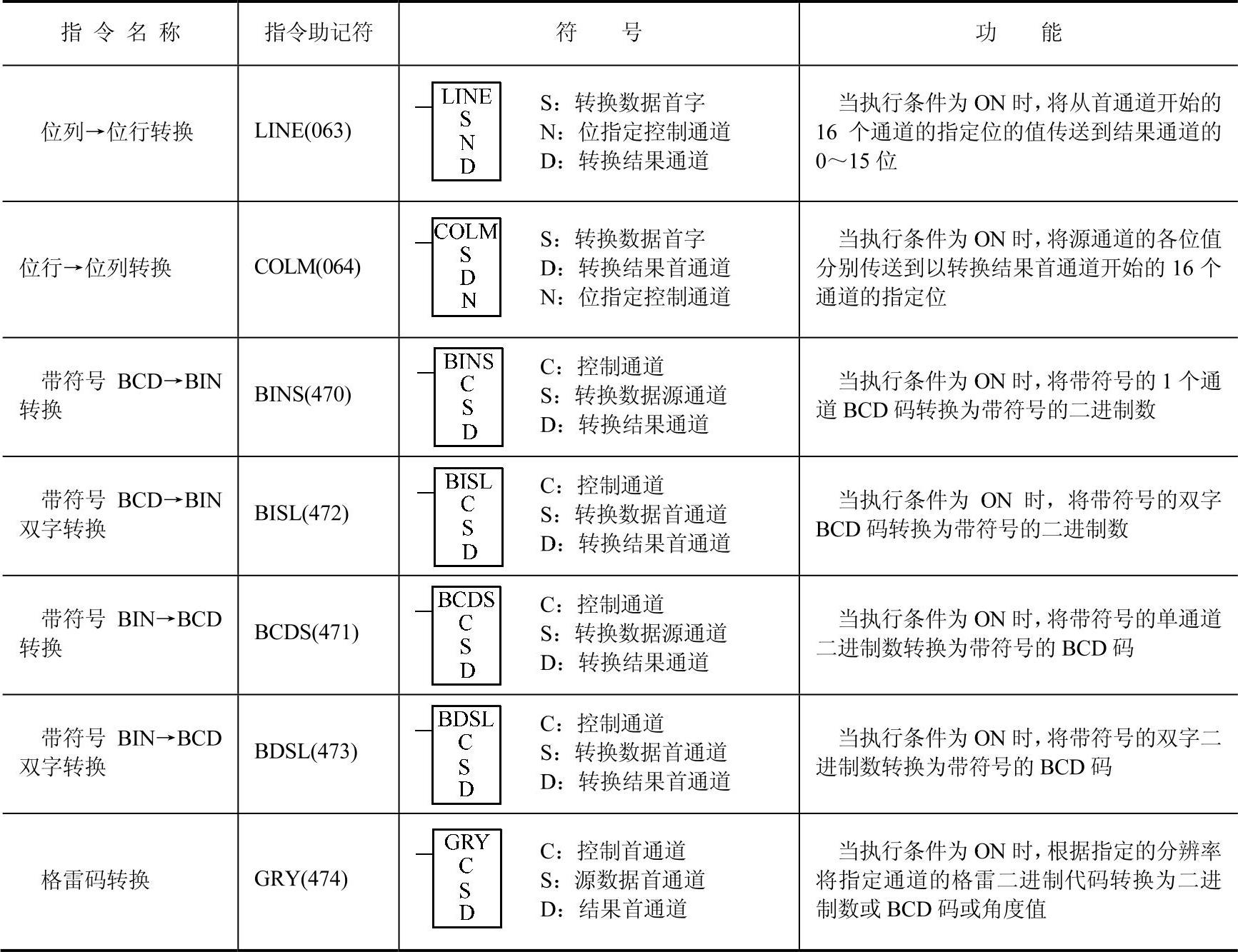

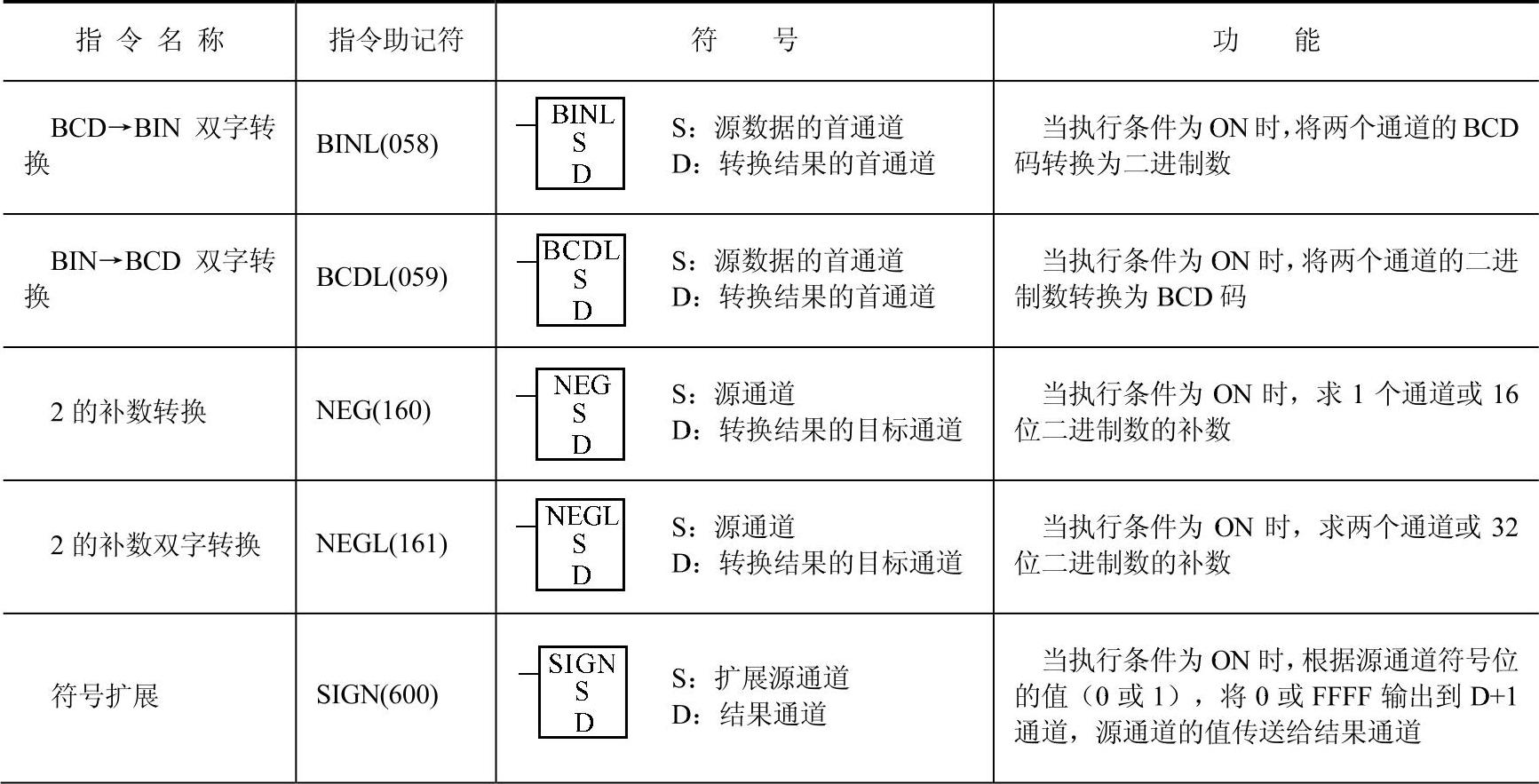

表3-14 其他数据换算类指令功能表

（续）
