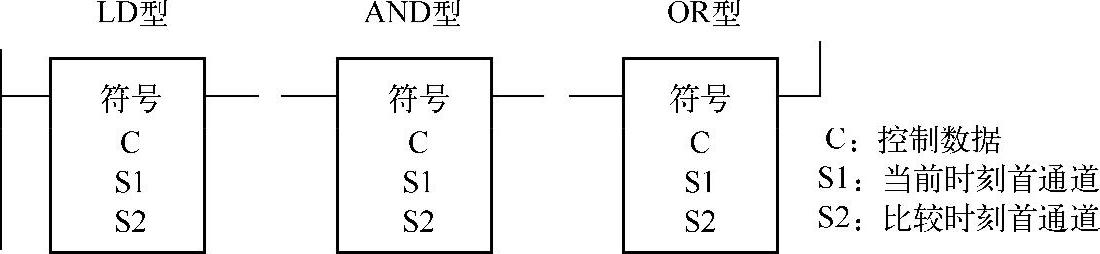

时刻比较类指令是将两个时刻值（4位BCD数）进行比较，比较结果为真时，逻辑导通，执行下一步程序。该类指令的逻辑连接方式分LD型、AND型和OR型，其梯形图符号如下：

其中符号包括“＝DT”，“＜＞DT”，“＜DT”，“＜＝DT”，“＞DT”和“＞＝DT”等。

操作数区域：

C：CIO，W，H，A，T，C或D。

S1、S2：CIO，W，H，A，T，C，D，*D或@D。

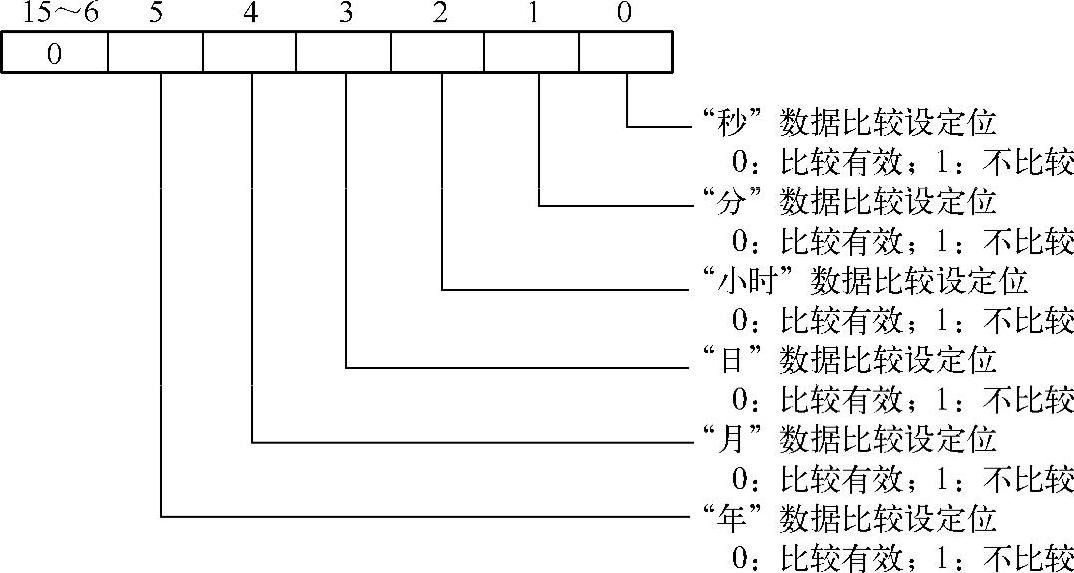

控制数据C：

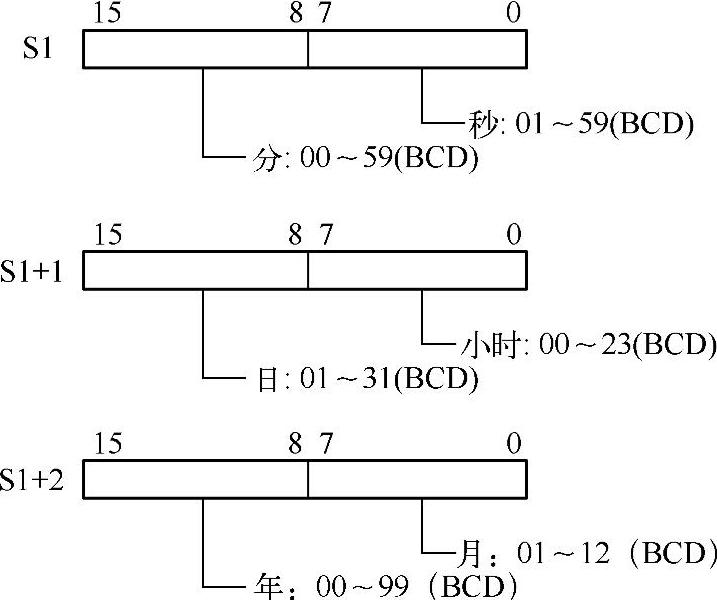

当前时刻数值通道S1～S1+2：

CPU单元的内部时钟数据所占通道为A351～A353，可以作为当前时刻的赋值通道。

比较时刻数值通道S2～S2+2，其设定值的格式与S1～S1+2相同。(www.daowen.com)

时刻比较指令的应用示例见例3-39。

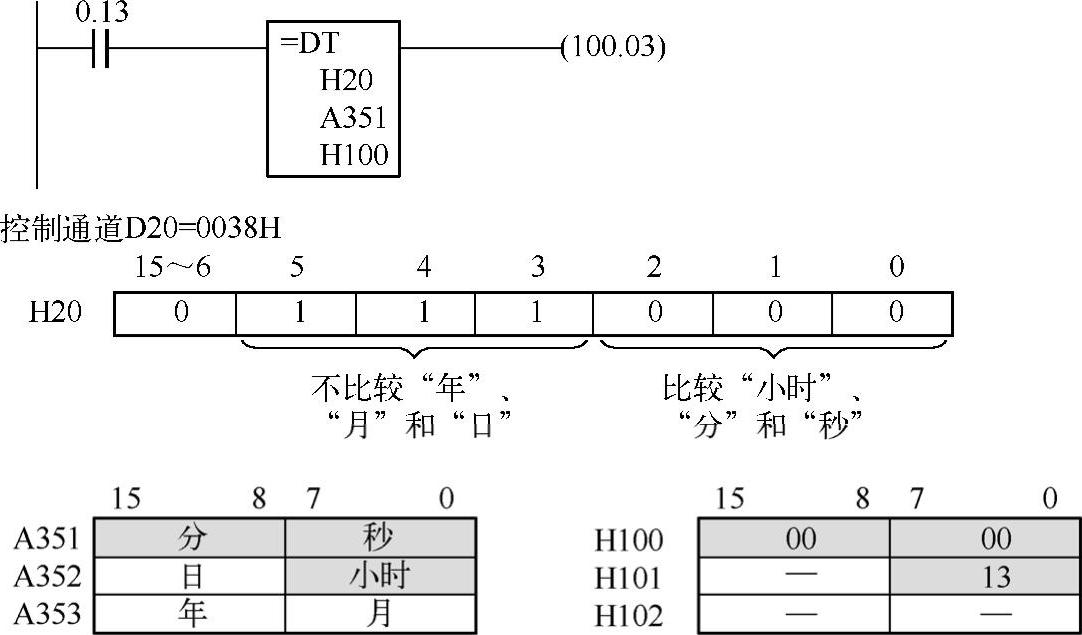

【例3-39】 AND型时刻指令示例如图3-63所示。

图3-63 AND型时刻比较指令的应用示例

上例中，由于控制通道D20的值是0038H，表明仅对“秒”、“分”和“小时”的设定时刻与当前时刻进行比较。执行条件0.13为ON，将H100和H101通道的值（图中阴影范围）与A351和A352的CPU内部时钟当前时刻值进行等值比较，当内部时钟达到设定时刻“13：00：00”时，“=DT”指令后的逻辑行导通，100.03为ON。

CP1H的其他数据比较类指令见表3-11，具体用法参见相关手册，本书不赘述。

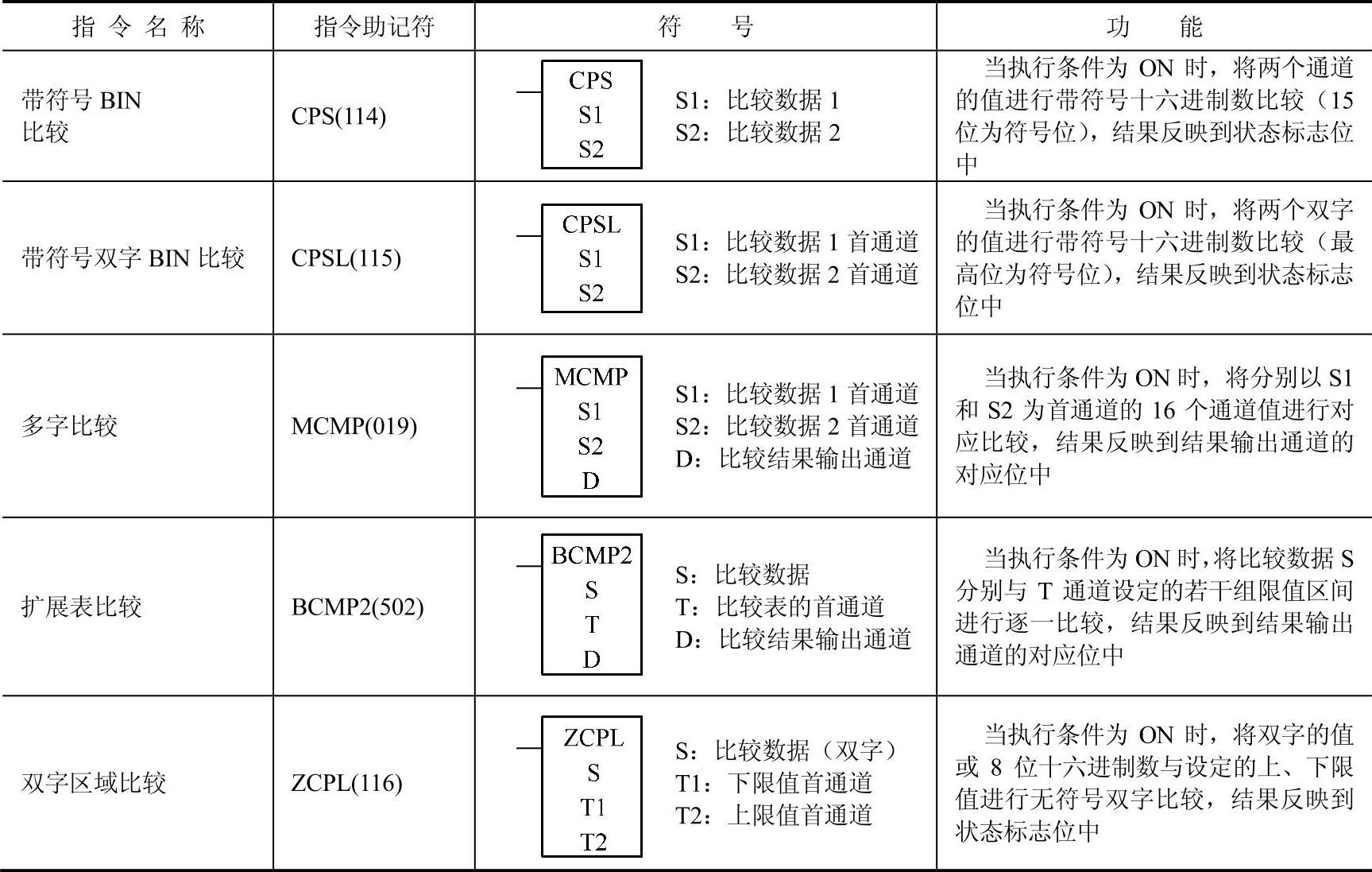

表3-11 其他数据比较类指令功能表

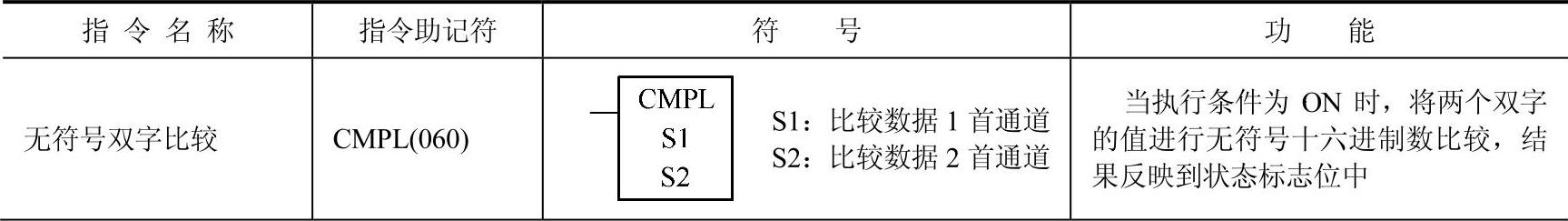

（续）
