格式：

符号：

N是跳转号，其取值范围：0≤N≤FF（0～255），其操作数区域：CIO，W，H，A，T，C，D，*D，@D或#。

JMP/JME指令的功能与IL/ILC指令相似，JMP和JME指令用于控制程序分支。JMP位于程序段首，JME位于段尾。当JMP的输入条件为ON时，在JMP和JME之间的程序将按照没有设置JMP和JME指令的情况正常执行。当JMP的输入条件为OFF时，在JMP和JME之间的程序将中止执行，即被跳过，程序将从JME指令后的第一条指令继续执行，此时JMP和JME之间的各继电器状态见表3-5。示例见例3-23。

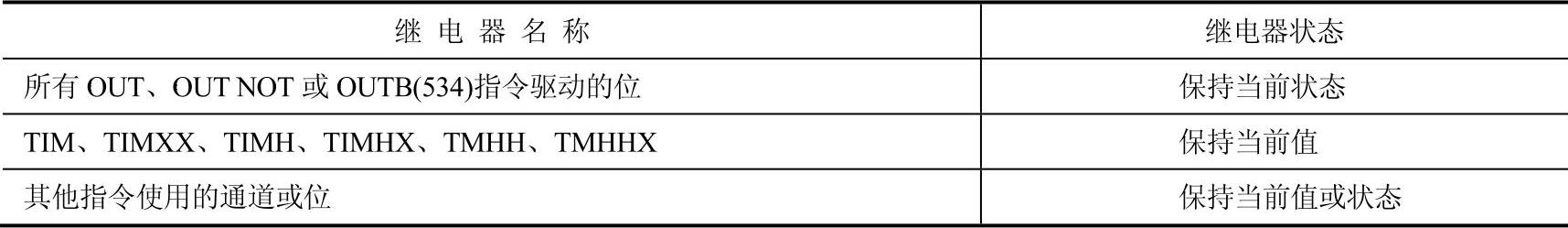

表3-5 JMP和JME之间继电器状态表

【例3-23】 JMP，JME指令示例如图3-45所示。

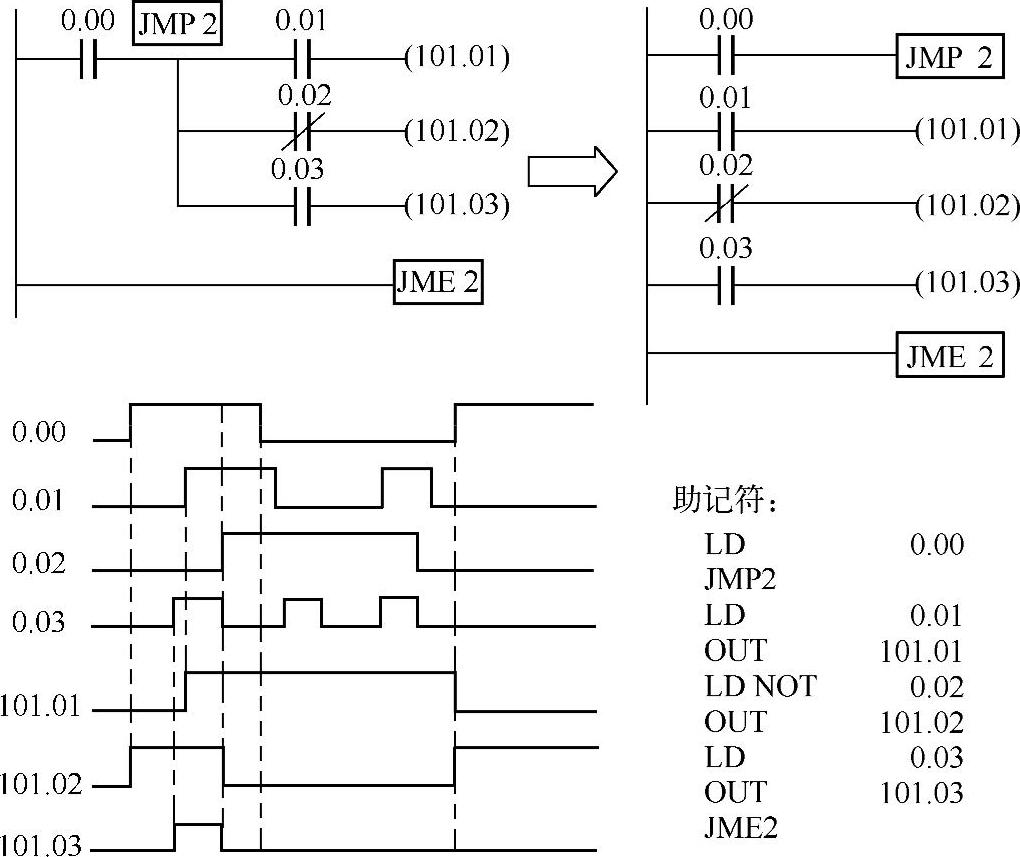

图3-45 JMP和JME指令示例

上例中，0.00作为JMP指令的执行条件，当0.00为ON时，JMP和JME之间的程序顺序执行；当0.00为OFF时，JMP和JME之间的输出101.01、101.02和101.03保持原有状态。

使用JMP和JME指令的需注意以下几点：

1）在一个程序中可有多组JMP和JME，用跳转号对其进行编号。

2）在同一个任务程序段中，JMP和JME可成对使用。

3）微分型指令不宜置于JMP和JME之间。(www.daowen.com)

4）当跳转号N不存在时或对应跳转号的JME不存在时或对应跳转号的JME不在同一程序任务中时，错误标志P_ER置位（ON）。

可以更好地说明IL/ILC与JMP/JME指令的区别见例3-24。

【例3-24】 IL/ILC与JMP/JME应用对比示例如图3-46所示。

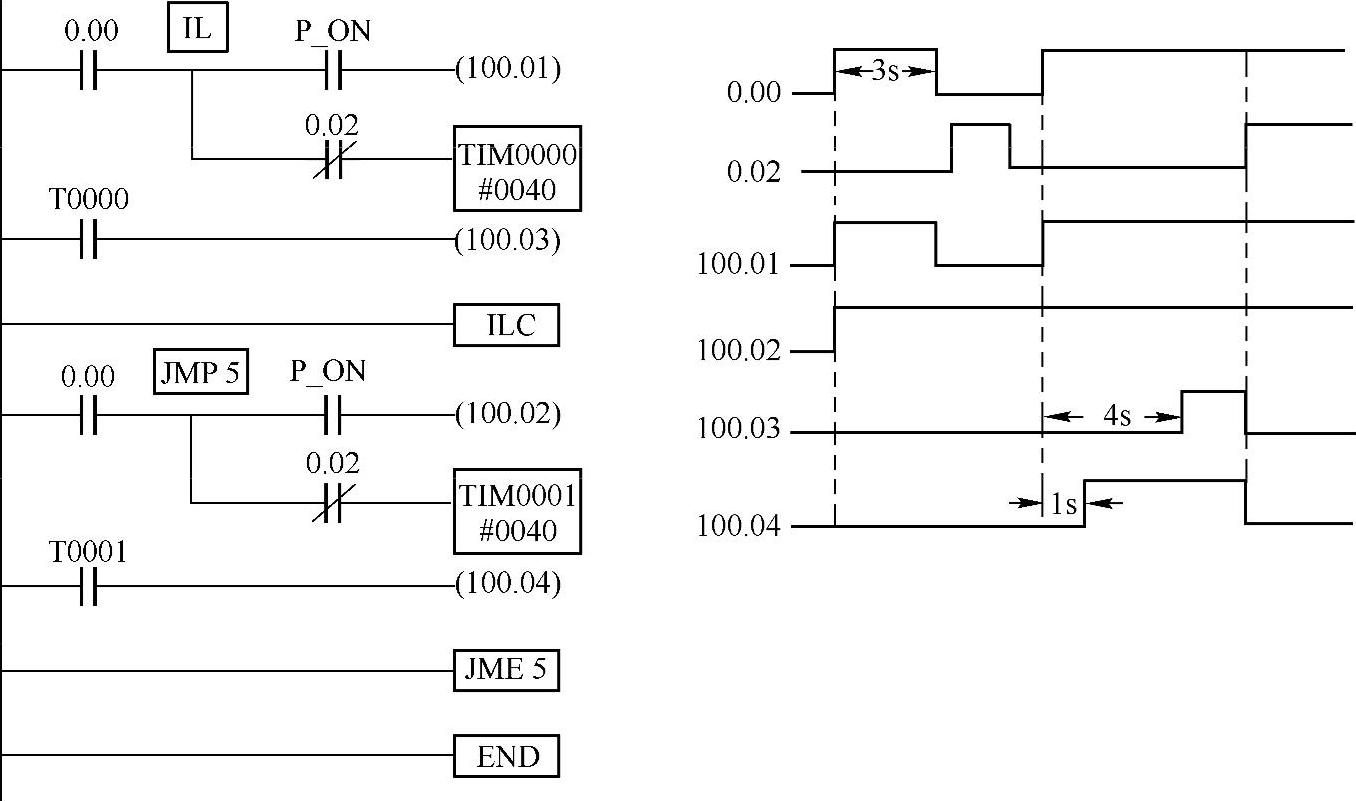

图3-46 IL/ILC与JMP/JME指令对比示例

在外部条件完全相同的情况下，当执行条件0.00由ON变为OFF时，IL与ILC之间的100.01被复位；而JMP与JME之间的100.02保持当前值。

同样，当执行条件0.00由ON变为OFF时，IL与ILC之间的TIM0000被复位，所以当0.00再次为ON时，TIM0000需重新定时4s后才使100.03为ON；而JMP与JME之间的TIM0001则保持了定时当前值（3s），当0.00再次为ON时，TIM0001只需再延时1s，100.04为ON。

CP1H的其他顺序控制指令见表3-6，具体用法参见相关手册，本书不赘述。

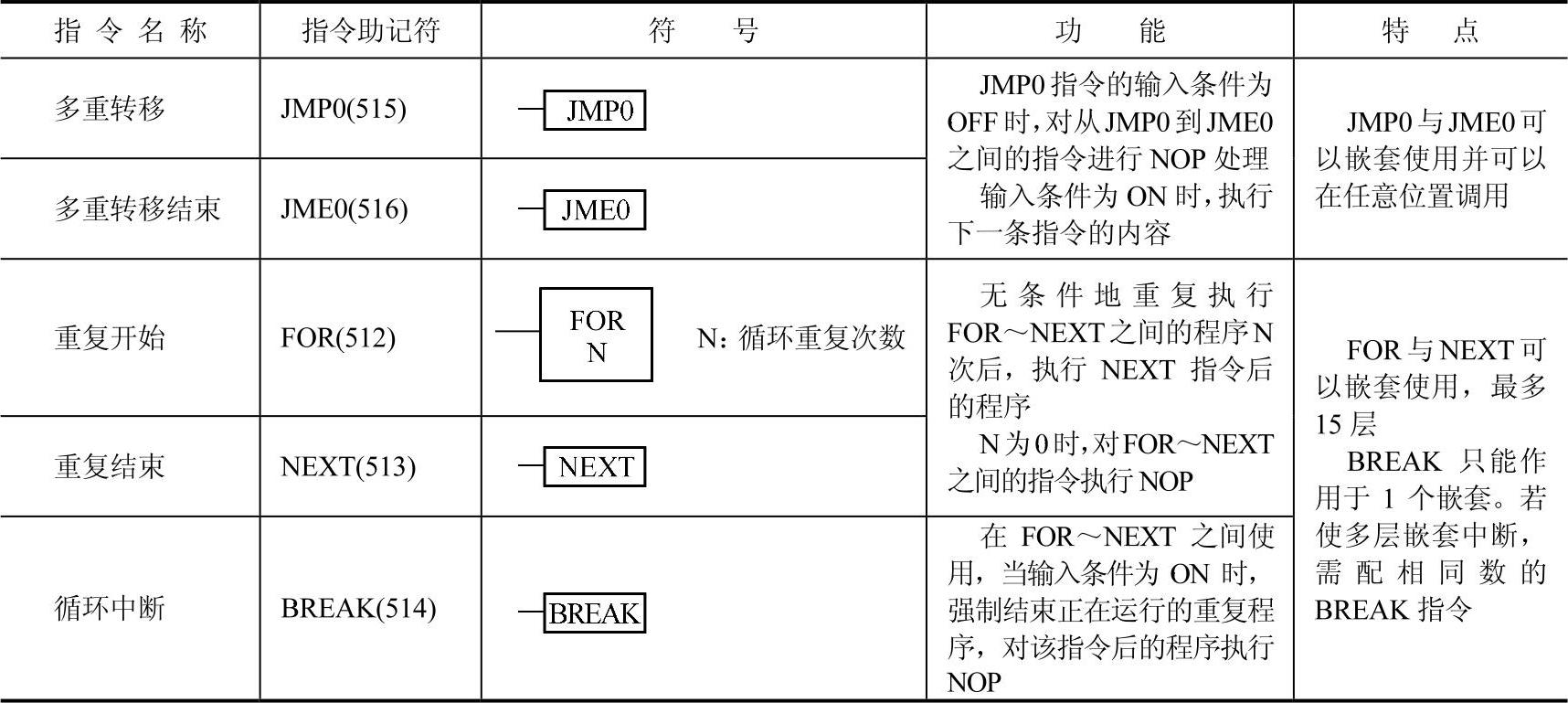

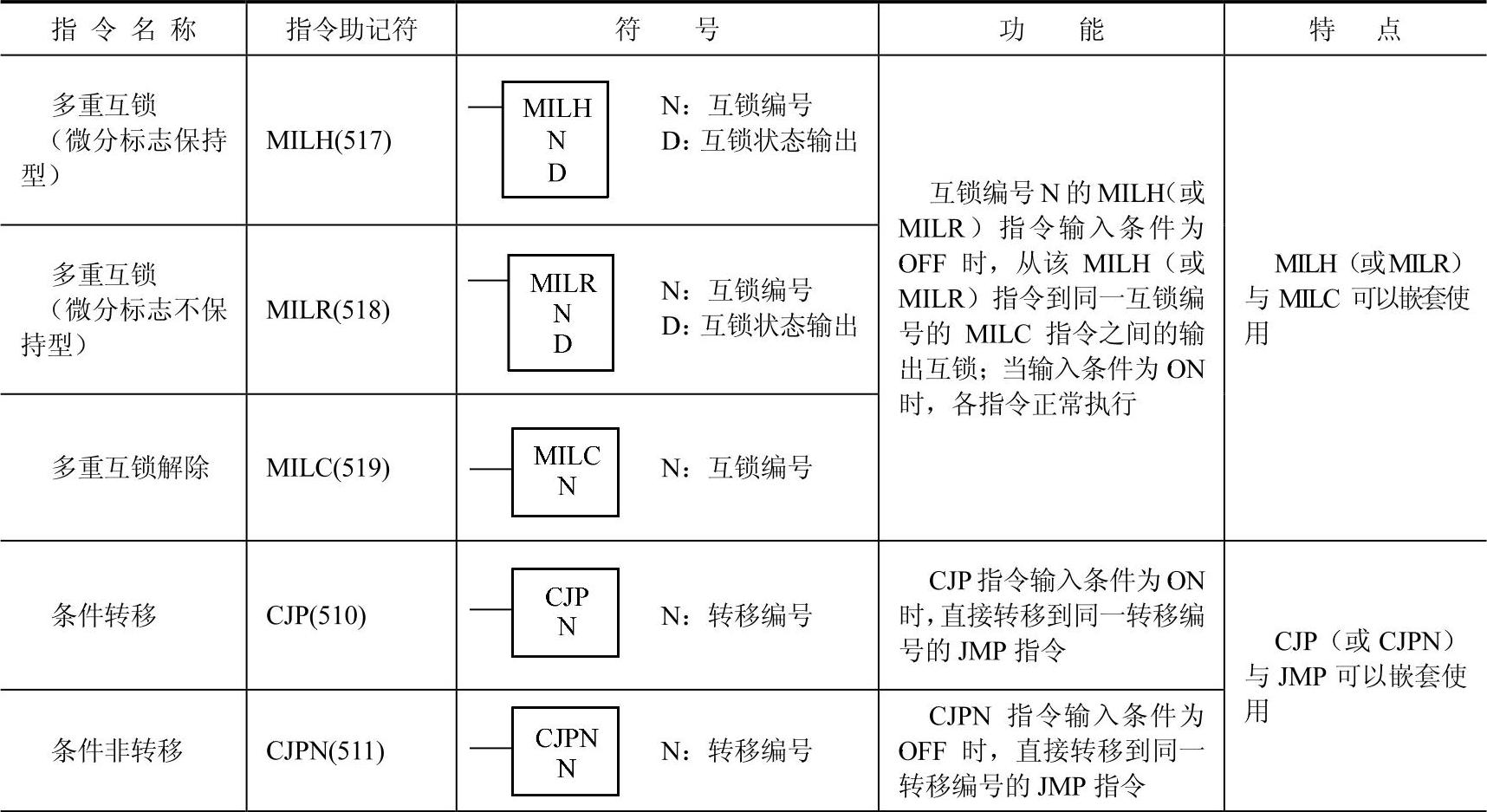

表3-6 其他顺序控制类指令功能表

（续）
