格式：

符号：

IL（002）指令的功能是表示电路有一个新的分支起点。ILC（003）指令的功能是表示电路分支结束。IL和ILC总是成对使用，分别位于某一段程序的段首和段尾。当IL的条件为ON时（IL前面支路的结果是ON），则IL和ILC之间的程序继续执行，如同没有IL和ILC^一样。当IL的条件为OFF时，则IL和ILC之间的程序将不执行，转去执行ILC后面的程序，此时IL和ILC之间的所有输出都联锁，具体处理方式见表3-4。示例见例3-22。

表3-4 IL和ILC之间联锁状态表

【例3-22】 IL，ILC指令示例如图3-44所示。(www.daowen.com)

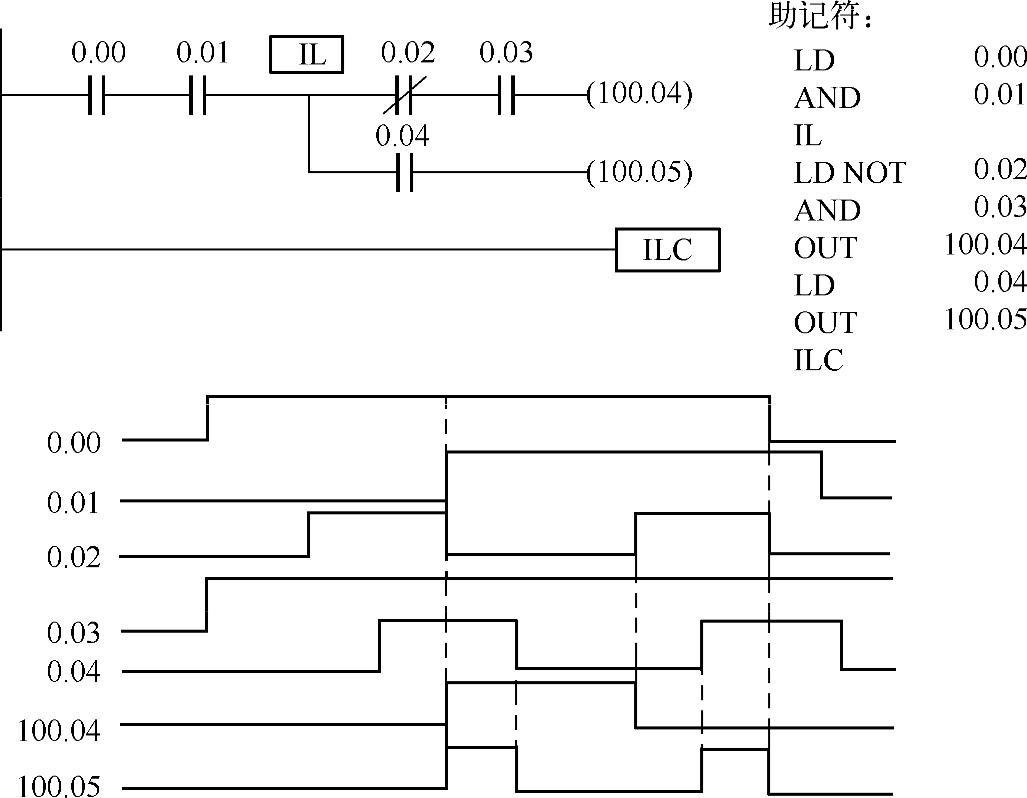

图3-44 IL和ILC指令示例

当0.00、0.01同时为ON时，IL的执行条件为ON，输出100.04、100.05的状态由触点0.02、0.03和0.04的状态决定，与没有使用IL/ILC指令状态相同。当0.00、0.01不同时为ON时，IL的条件为OFF，100.04、100.05为OFF。

IL和ILC指令不能以嵌套方式使用，即不能出现“IL…IL…ILC…ILC”的程序格式，否则程序编译时会提示错误，但该错误不会影响程序的正常执行。可以将多个IL指令和一个ILC指令搭配使用，即“IL…IL…ILC”。
