1.CNT指令

格式：

符号：

N是计数器编号，其取值范围：000≤N≤4095。

SV是计数器设定值，必须是0～9999之间的BCD码（十进制数），其操作数区域：CIO，W，H，A，T，C，D，*D，@D或#。

当SV是通道时，通道内的值若不是BCD码或间接寻址DM区的通道号超过范围时，错误标志位P_ER置“1”。

CNT指令是预置计数器，实现减数操作功能。当计数输入端（C）信号从OFF变为ON时，计数当前值PV减1，当PV值减为0时，计数器为ON；当计数复位端（R）为ON时，计数器为OFF，且PV值返回到SV值。当计数输入（C）和复位输入（R）同时为ON时，复位输入优先。示例见例3-12。

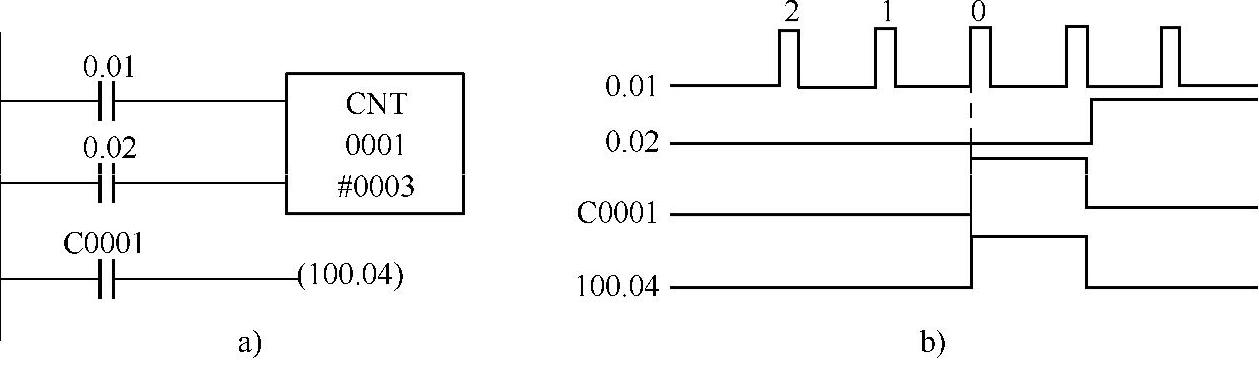

【例3-12】 CNT的梯形图与波形图示例如图3-32所示。

图3-32 CNT指令的使用示例

a）梯形图 b）输入输出信号波形图

助记符：

指令说明：

计数输入0.01通断3次时，CNT0001导通，继电器100.04为ON；当复位输入0.02为ON时，CNT0001复位。当电源断电时，计数器当前值保持不变，计数器不复位。

CNTX（546）的功能与CNT相同，区别是设定值SV为十六进制数，取值范围是0000～FFFF，计数范围是0～65535。

2.可逆计数器指令CNTR（012）

格式：

符号：

SV是计数器设定值，必须是0～9999之间的BCD码（十进制数），其操作数区域：CIO，W，H，A，T，C，D，*D，@D或#。

当SV是通道时，通道内的值若不是BCD码或间接寻址DM区的通道号超过范围时，错误标志位P_ER置“1”，

CNTR指令的功能如下：

1）当ACP端信号从OFF变为ON时，CNTR将计数当前值PV加1；当SCP端信号从OFF变为ON时，CNTR将PV值减1；当ACP与SCP端同时从OFF变为ON时，CNTR不计数。

2）R端信号从OFF变为ON时，CNTR复位，PV值等于0。R端保持为ON时，CNTR不能计数。

3）在电源掉电或CNTR指令位于IL-ILC间而IL条件为OFF时，CNTR的PV被保持。(www.daowen.com)

4）当递增计数时，若PV达到SV，CNTR不输出，当下一个ACP信号到达时，CNTR才有输出；当递减计数时，若PV减为0，CNTR不输出，当下一个SCP信号到达时，CNTR才有输出。如图3-33所示。

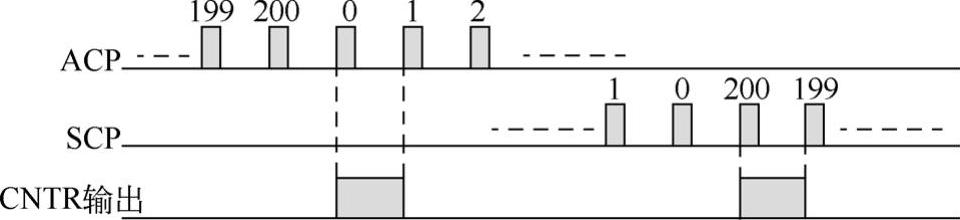

图3-33 CNTR的工作过程（计数设定值200）

指令说明：

1）当ACP端信号的输入频率高于SCP端时，PV值累计至设定值200时，CNTR不输出；当再接收到一个递增信号时，PV值变为0，CNTR产出输出，随后再接收第二个递增信号时，PV值变为1，CNTR输出中断，由此可见，CNTR只在两个脉冲间产生输出。

2）当SCP端信号的输入频率高于ACP端时，PV值递减至设定值0时，CNTR不输出；当再接收到一个递减信号时，PV值变为设定值200，CNTR产出输出，随后再接收第二个递减信号时，PV值变为199，CNTR输出中断，CNTR只在两个脉冲间产生输出。

CNTRX（548）的功能与CNTR相同，区别是设定值SV为十六进制数，取值范围是0000～FFFF，计数范围是0～65535。

3.定时器/计数器复位指令CNR（545）

格式：

符号：

D1是定时器/计数器首编号，其取值范围：T0000～T4095或C0000～C4095。

D2是定时器/计数器末编号，其取值范围：T0000～T4095或C0000～C4095。D1与D2必须在同一数据区域且D1≤D2。

CNR指令的功能是将从编号D1的定时器/计数器开始到编号D2的定时器/计数器为止的所有定时或计数完成标志位复位，并将它们的当前值PV置为最大值9999。示例见例3-13。

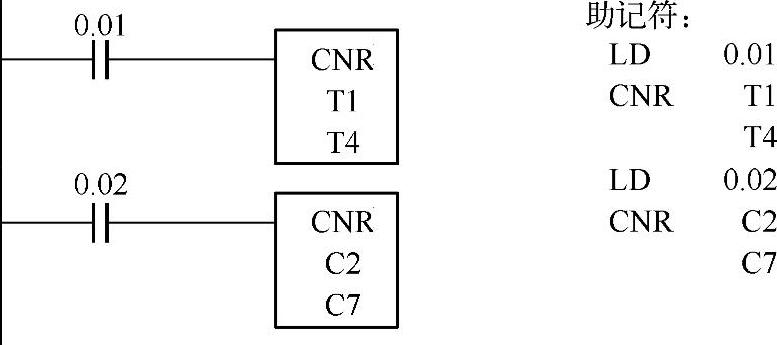

【例3-13】 CNR的梯形图示例如图3-34所示。

图3-34 CNR指令梯形图及助记符示例

指令说明：

当条件0.01为ON时，将T1～T4的定时完成标志置为OFF，同时将它们的定时当前值置为最大值9999；当条件0.02为ON时，将C2～C7的计数完成标志置为OFF，同时将它们的计数当前值置为最大值9999。

CNRX（547）的功能与CNR相同，区别是它将定时器/计数器的PV置为最大值FFFF。

注意：

1）CNR/CNRX指令不能复位长时间定时器（TIML/TIMLX）和多输出定时器（MTIM/MTIMX）的当前值。

2）计数器的编号由CNT、CNTX（546）、CNTR（012）、CNTRX（548）、CNTW（814）和CNTWX（818）等共同占有，因此当不同的计数指令使用了同一编号时，只要二者不同时工作，即使PLC自检时会将重复错误标志置位，但不会影响其计数操作；否则将不能准确计数。
