1.TIM指令

格式：

符号：

N是定时器的编号，其取值范围：0000≤N≤4095。

SV是定时器设定值，取值范围是0～9999之间的BCD码（十进制数），其操作数区域：CIO，W，H，A，T，C，D，*D，@D或#。

当SV是通道时，若通道内的值不是BCD码或间接寻址DM区的通道号超过范围时，错误标志位P_ER置“1”，程序虽能运行，但定时器不准确。

TIM指令的功能是实现导通延时操作。当定时器的输入条件是OFF或电源断电时，定时器复位，此时定时器的当前值PV等于设定值SV；当输入条件变为ON时，定时器开始定时，PV值每隔0.1s减1，当PV值为0时，定时器输出。

由于TIM的定时精度是0.1s，因此TIM的定时范围是0～999.9s。示例见例3-11。

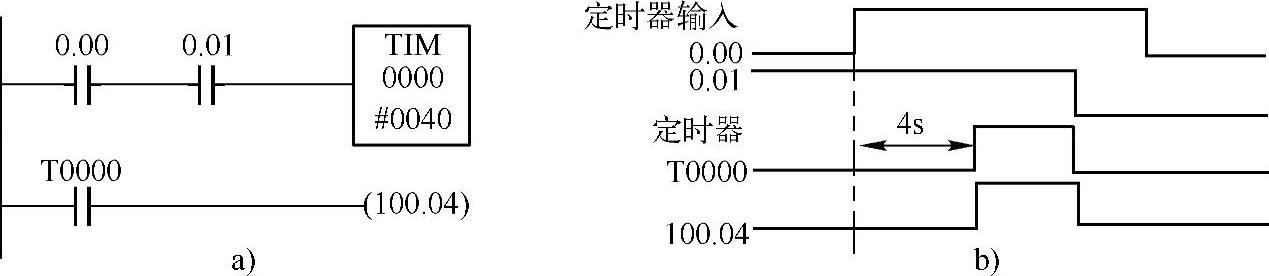

【例3-11】 TIM的梯形图与波形图示例如图3-31所示。

图3-31 TIM梯形图与波形图示例

a）梯形图 b）输入输出信号波形图

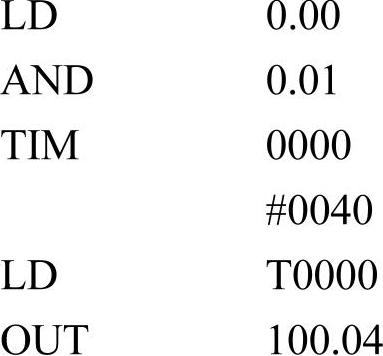

助记符：

程序说明：

当输入0.00和0.01均为ON时，TIM0000的输入条件为ON，4s到时T0000置位，输出继电器100.04为ON；当0.01为OFF时，TIM 0000立即复位，当前值恢复为4s的设定值，100.04为OFF。(www.daowen.com)

当CPU的扫描周期超过100ms时，编号为16～4095的定时器将不能正常工作，应该使用编号为0～15的定时器。

当定时器处于待机状态时，使用编号为0～15定时器的PV值可以被更新；而使用编号为16～4095定时器的PV值将被保持。

TIMX（550）的功能与TIM相同，区别是设定值SV为十六进制数，取值范围是0000～FFFF，定时范围是0～6553.5s。

2.高速定时器指令TIMH（015）

格式：

符号：

TIMH除以下两点之外，其余与TIM指令的性能完全相同。

1）TIMH的定时精度为0.01s，故定时范围是0～99.99s。

2）使用编号为0～15的TIMH时，PV值每10ms刷新一次。

定时类指令的汇总见表3-3，具体用法参见相关手册，本书不赘述。

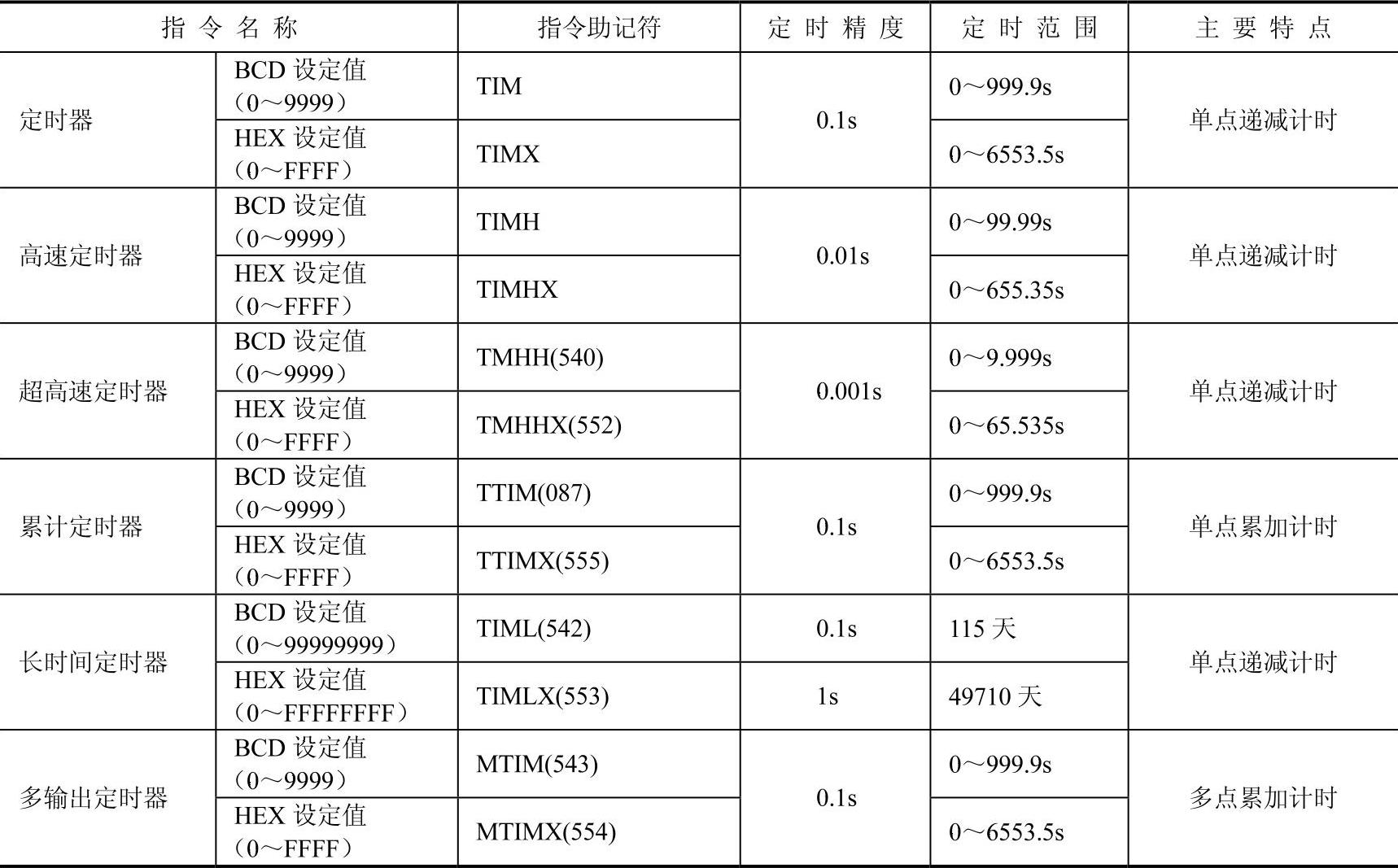

表3-3 定时类指令功能表

注意：定时器的编号由TIM、TIMX（550）、TIMH（015）、TIMHX（551）、TMHH（540）、TMHHX（552）、TTIM（087）、TTIMX（555）、TIMW（813）、TIMWX（816）、TMHW（815）和TMHWX（817）等指令共同占用，因此当不同的定时指令使用了同一编号时，只要二者不同时工作，即使CP1H自检时会将重复错误标志置位，但不会影响其定时操作；否则将不能准确定时。
