数据存储器区（DM）是一个只能以字为单位存取的多用途数据区，不能用于位操作指令，但可以用位测试指令TST和TSTN。寻址范围及用途见表2-22，寻址方式是在字号前加前缀“D”。PLC上电或改变工作模式时DM区中数据保持不变。

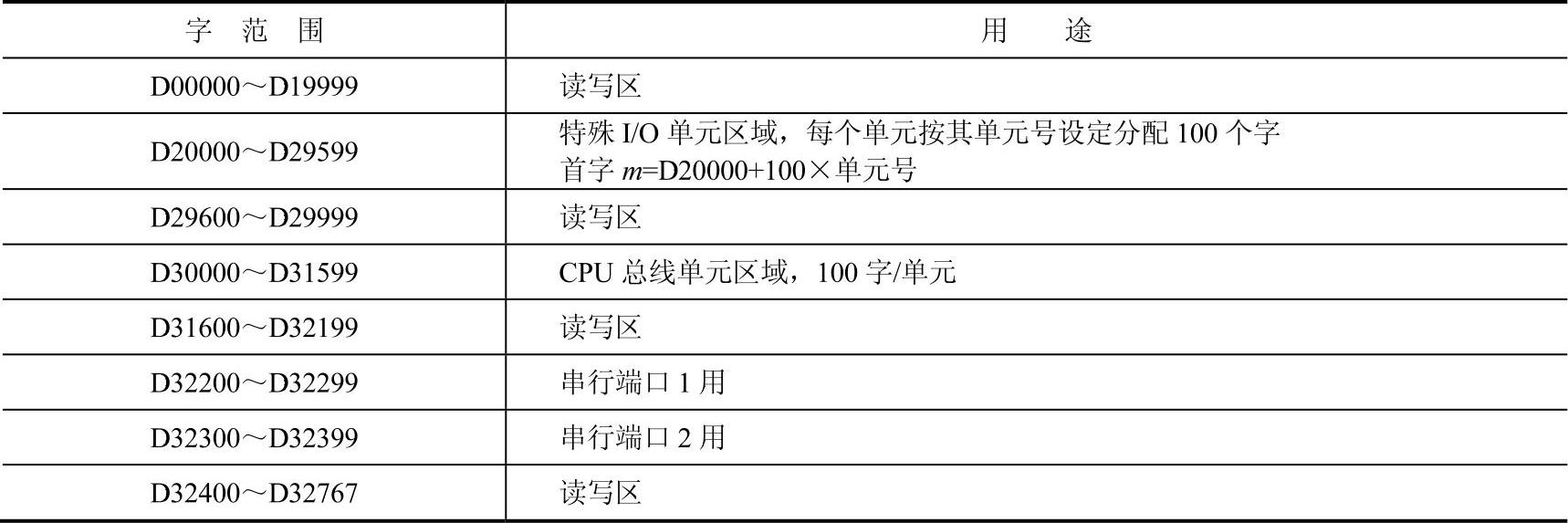

表2-22 DM区字分配表
DM区用作数据处理和存储时，DM字可以采用BIN模式或BCD模式进行间接访问。
1.二进制模式寻址（@D）
若DM区地址前输入一个“@”字符，则DM字中的内容将按二进制数处理，指令将在此二进制地址所指的DM字上进行操作，全部DM区均可以通过十六进制数0000～7FFF进行间接寻址。

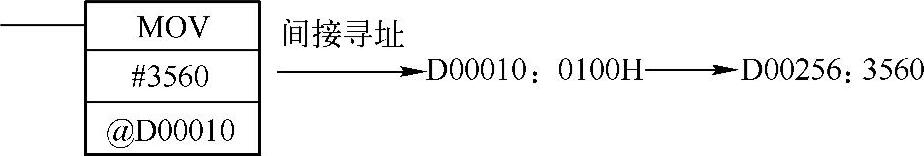

如图2-53所示，将立即数3560送入D00010通道中指定的地址，若@D00010通道中为0100，则将#3560送入D00256通道中。
(www.daowen.com)
图2-53 二进制模式间接寻址示例
2.BCD模式寻址（*D）
若DM区地址前输入一个“*”字符，则DM字中的内容将按BCD码处理，指令将在此BCD码地址所指的DM字上进行操作，只有部分DM区（D00000～D09999）可以通过BCD码（0000～9999）进行间接寻址。

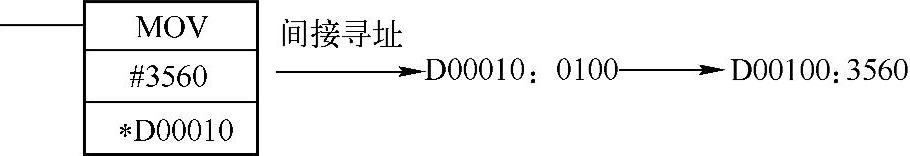

如图2-54所示，将立即数3560送入D00010通道中指定的地址，若*D00010通道中为0100，则将#3560送入D00100通道中。
图2-54 BCD模式间接寻址示例
