计数器区为计数器指令（CNT/CNTX）、可逆计数器指令（CNTR/CNTRX）、块程序的计数器待机指令（CNTW/CNTWX）提供了4096个计数器的编号C0000～C4095，通过计数器编号访问这些指令的计数完成标志和当前值（PV）。

当计数器编号被用于位操作时，该编号为计数完成标志，此标志可以作为常开或常闭条件在程序中被调用；当计数器编号被用于字处理时，该编号为计数器的PV值通道，此值可以作为普通字读取。

需注意的是，计数器区寻址时需在地址号前加前缀“C”，而且两个计数器指令不能使用相同的计数器编号，否则无法正确操作。内置高速计数器0～3不使用计数器编号。表2-21列出了影响计数器的当前值和完成标志的情况。

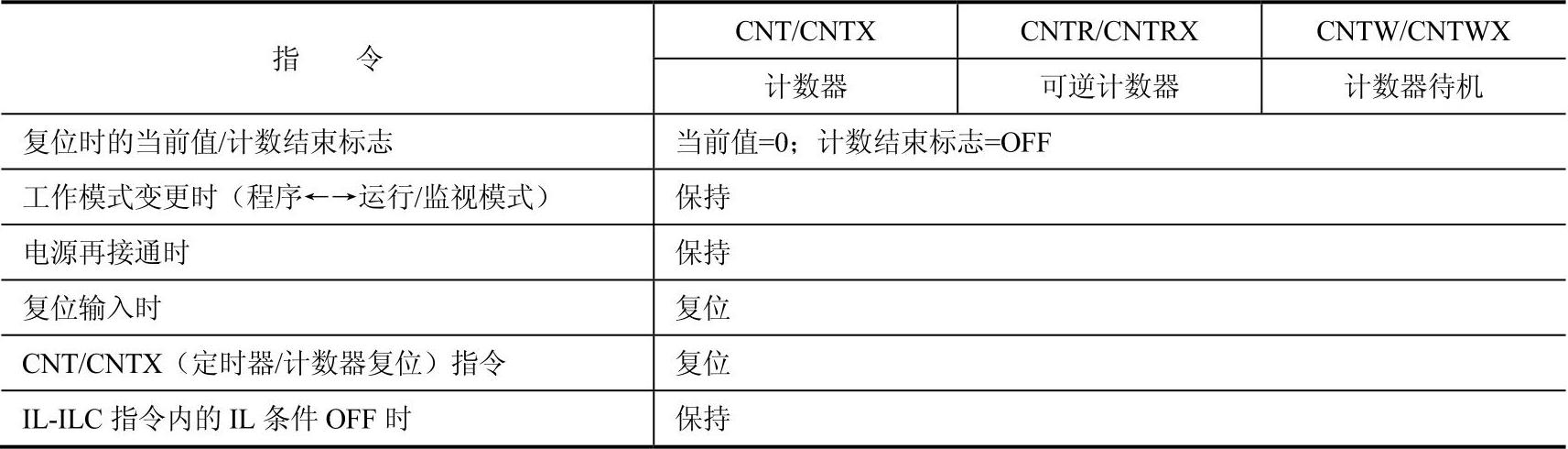

表2-21 计数器当前值及标志位状态表

通过CX-Programmer软件可以将计数器的设定值及当前值更新设定方式，由BCD码（0000～9999）方式变更为BIN方式（0000～FFFF）。具体步骤如下。

1）用鼠标右键单击项目树的“新PLC”，选择“属性”。如图2-51所示。(www.daowen.com)

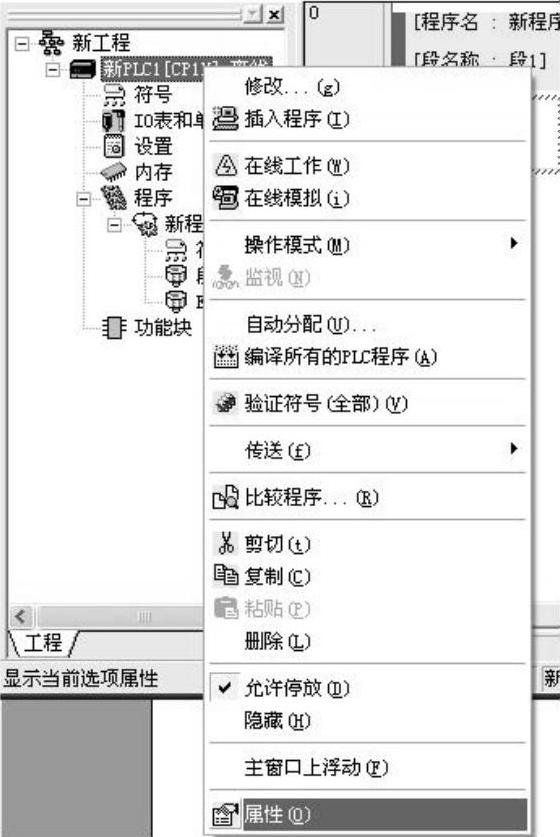

图2-51 变更计数器/定时器当前值方式

2）在PLC的属性设定窗口中选择“以二进制形式执行定时器/计数器”，则在所有任务中的定时器及计数器将在BIN模式下执行。否则，定时器及计数器将在BCD模式下执行。如图2-52所示。

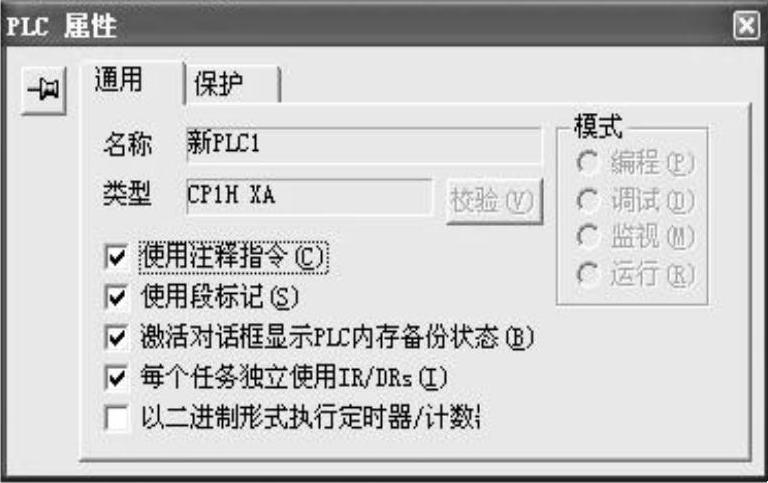

图2-52 PLC的属性设定窗口
