CIO区既可以用作控制I/O点的数据，也可以用作内部处理和存储数据的工作位，它可以按位或字存取。CIO区在CP1H PLC中的字寻址范围是CIO 0000～CIO 6143，在指定某一CIO区中的地址时无需输入缩写“CIO”，根据不同用途在CIO区中又划分了若干区域，未分配给各单元的区域可以作为内部辅助继电器使用。区域分配参见表2-15。

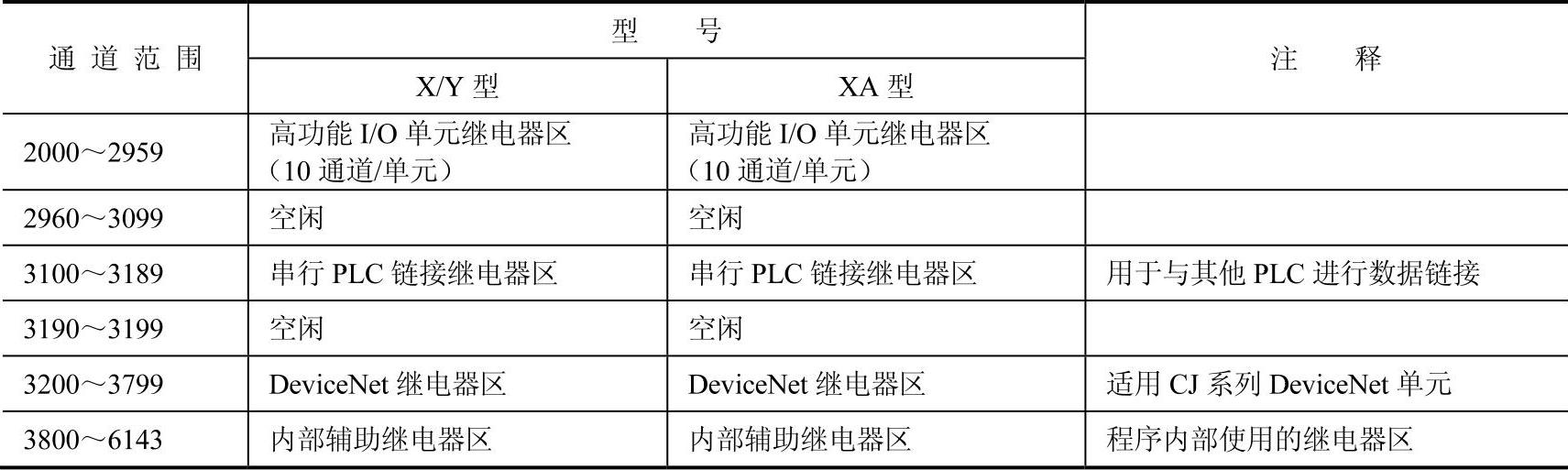

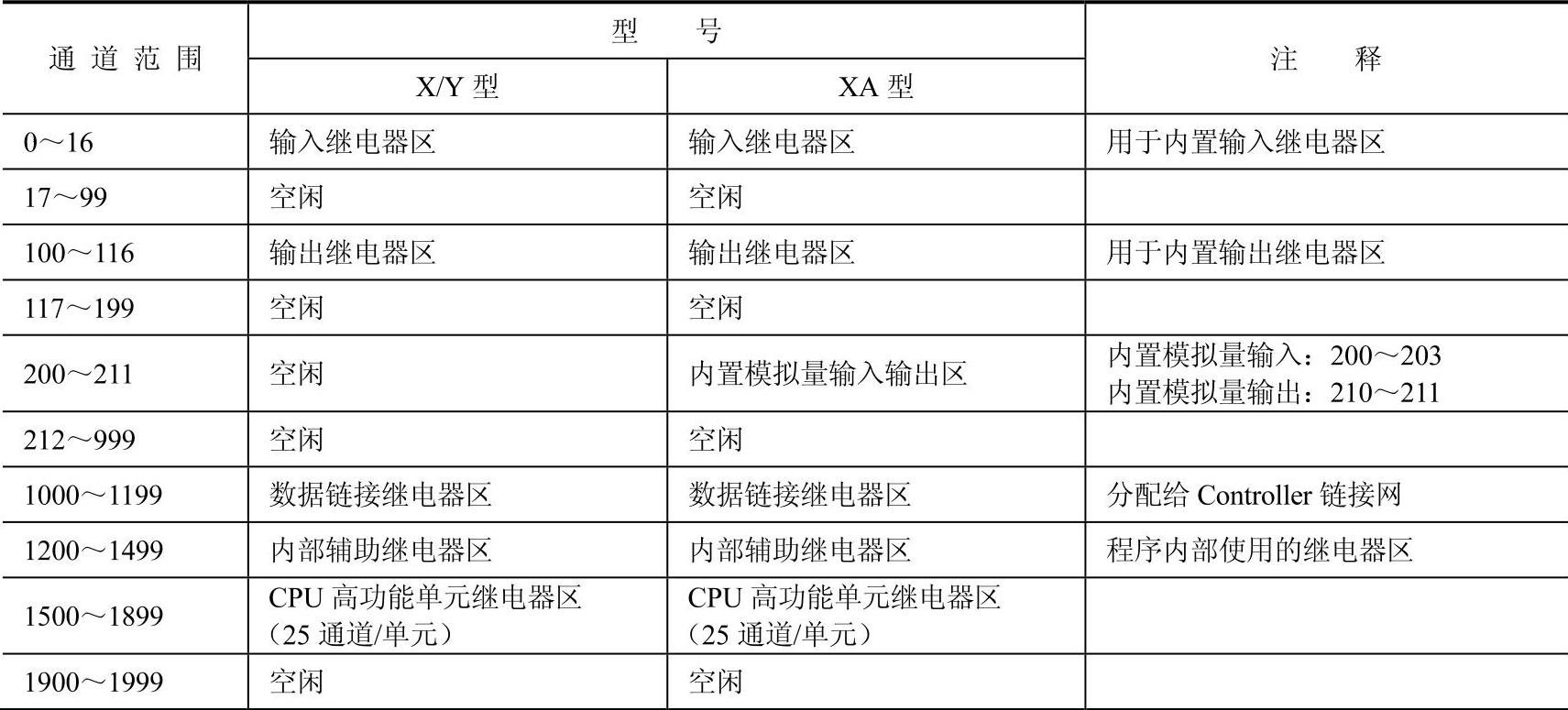

表2-15 CIO区分配表

（续）

1.输入/输出继电器区

输入/输出继电器区是PLC输入输出单元映像区，它既可以字寻址，也可以位寻址。当字寻址时，只需用4位数字表示I/O字（或I/O通道）；若以位寻址时，则需在字号后再加2位数字，用6位数表示I/O位（一个继电器）。

I/O区中直接映像外部输入信号的那些位称为输入位，编程时可根据需要按任意顺序、无限次地使用这些输入位，但这些位不能用于输出指令。在CP1H中输入继电器区为0～16通道（0.00～16.15位）。

I/O区中直接控制那些外部输出设备的位称为输出位，编程时每个输出位只能被输出一次，但可以无限次地被调用作为其他输出的输入条件。在CP1H中输出继电器区为100～116通道（100.00～116.15位）。

CP1H中输入继电器、输出继电器的起始通道号是固定的。外部输入设备实际接入0通道和1通道；而外部输出设备接到100通道和101通道。输入输出继电器可通过CX-Programmer软件实现对某一位的强制置位或复位。

一台CP1H CPU单元最多可连接7个扩展单元，总计34个I/O通道数，一旦超出会产生“I/O点数超出”错误，CP1H不能运行。

在连接扩展单元时，输入型单元从2通道开始分配，输出型单元从102通道开始分配，按照单元连接顺序自动分配。需要注意的是连接不同的扩展I/O单元或扩展单元，其占用的输入输出通道数各不相同，相关内容参见2.6节。

2.内置模拟量输入输出继电器区（仅限XA型）

XA型CP1H的内置模拟量输入/输出的通道分配见表2-16。

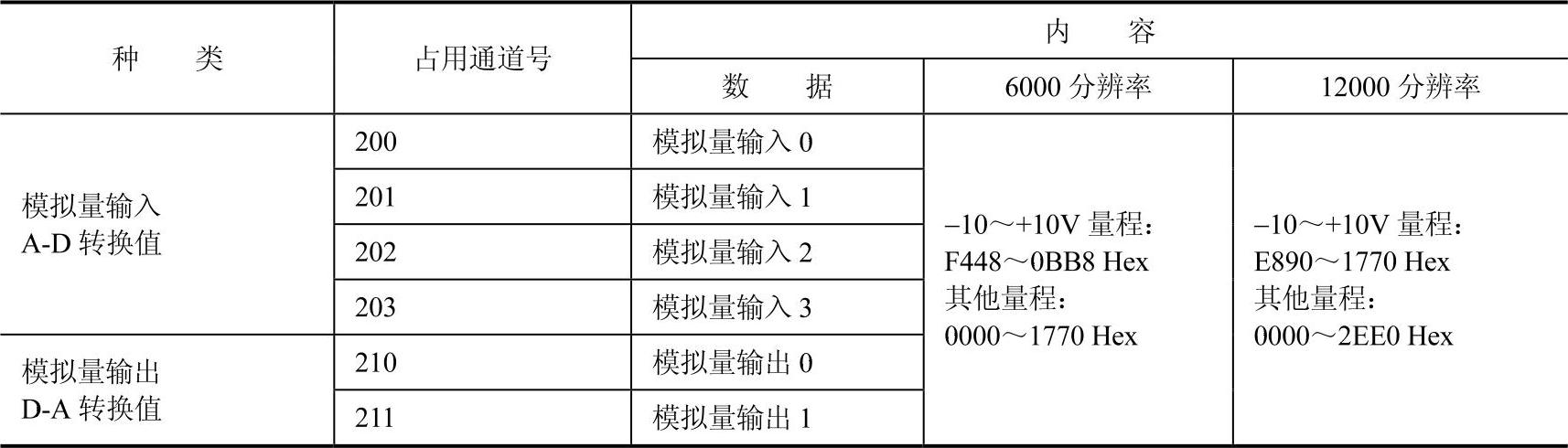

表2-16 内置模拟量输入输出通道分配

3.数据链接继电器区

数据链接继电器区的寻址范围CIO 1000～CIO 1199，用于ControllerLink中的数据链接或PLC链接系统中的PC链接。不使用时可作为工作通道或工作位使用。ControllerLink网结构如图2-43所示。

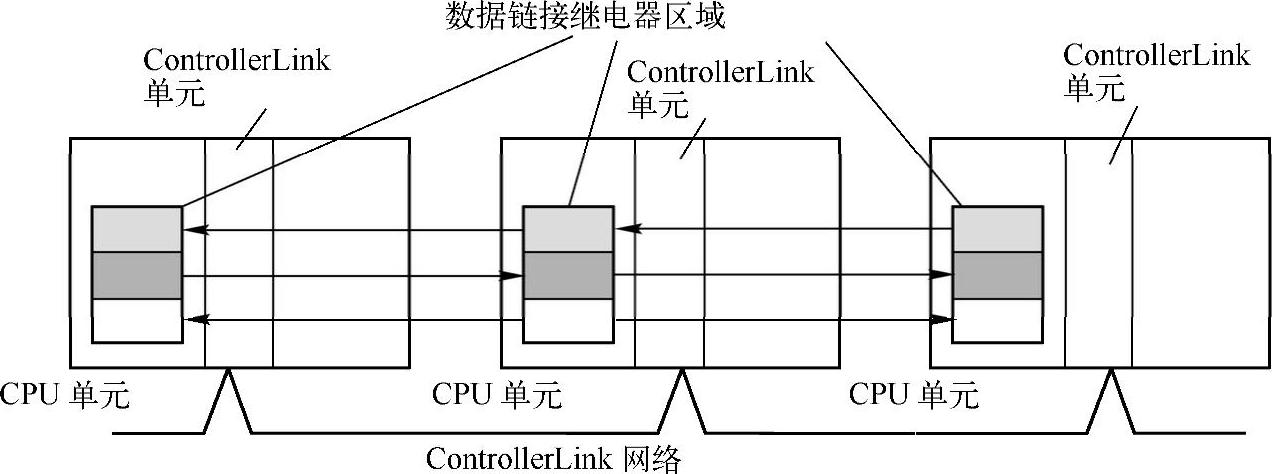

图2-43 ControllerLink网结构示意图

数据链接是指通过安装在各PLC上的ControllerLink单元所构成的网络，自动地（独立于程序）访问网络中其他PLC，实现链接区的数据共享。数据链接可以自动创建（每个节点使用相同数量的字）或人工创建。当用户人工定义数据链接时，他可以给每个节点指定任意数量的字，并可以设置节点为只发送或只接收。详细内容参考ControllerLink单元操作手册。(www.daowen.com)

4.CPU总线单元继电器区

CPU总线单元区的寻址范围CIO 1500～CIO1899，共400个通道分配给CPU总线单元，用于传送单元操作状态等数据，每个单元按其单元号可以分配25个通道，见表2-17。I/O刷新（发生在程序执行后）期间，每个周期同CPU总线单元交换一次数据（数据区中的字不能用立即刷新或IORF指令刷新）。未使用时可作为工作通道或工作位。

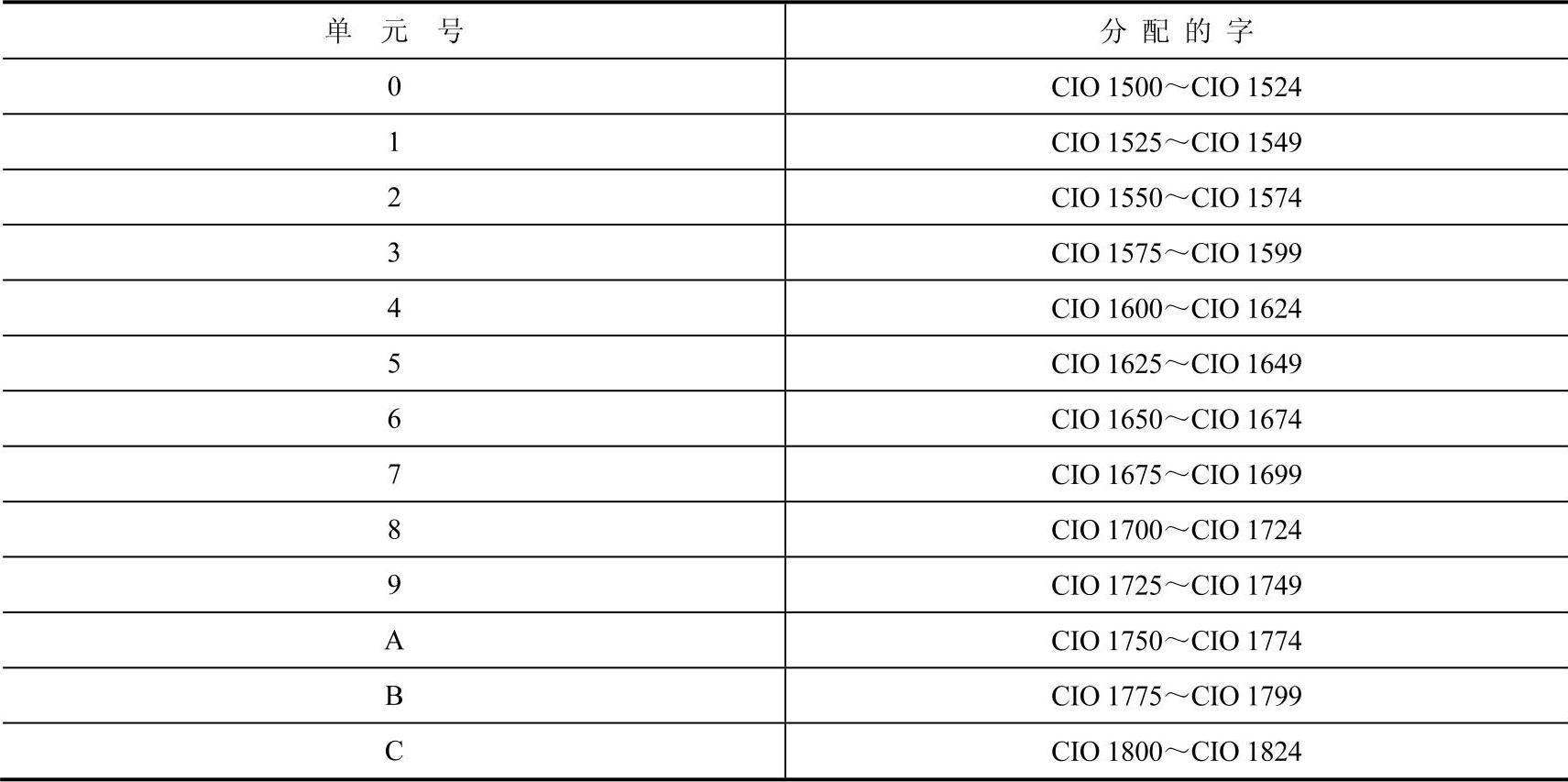

表2-17 CP1HCPU总线单元区字分配表

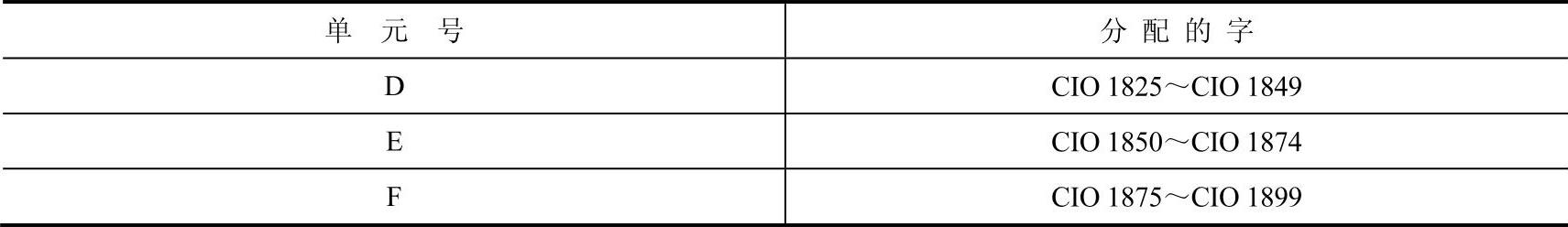

（续）

5.特殊I/O单元继电器区

特殊I/O单元继电器区的寻址范围CIO 2000～CIO 2959，共960个通道分配给CP1H的CJ系列特殊I/O单元，用于传送单元操作状态等数据，每个单元按其单元号设定分配10个字，首字n=2000+10×单元号，见表2-18。未使用时可作为工作通道或工作位。

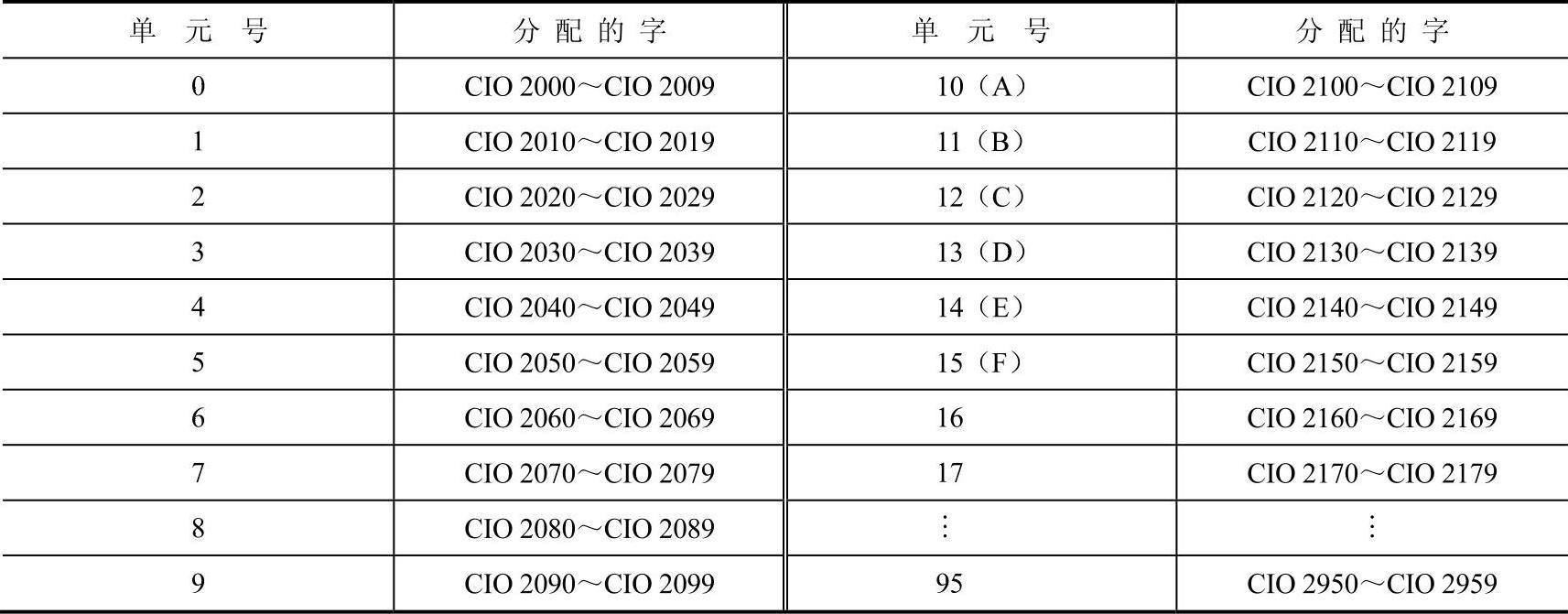

表2-18 特殊I/O单元字分配表

6.串行PLC链接继电器区

串行PLC链接继电器区的寻址范围CIO 3100～CIO 3189，共90个通道，用于CP1H之间或CP1H与CJ1M之间的数据链接。串行PLC链接通过内置RS-232C端口，进行CPU单元间的数据交换（无程序的数据交换）。串行PLC链接区的通道分配需根据主站中的PLC系统设定而自动设定。串行PLC链接结构如图2-44所示。

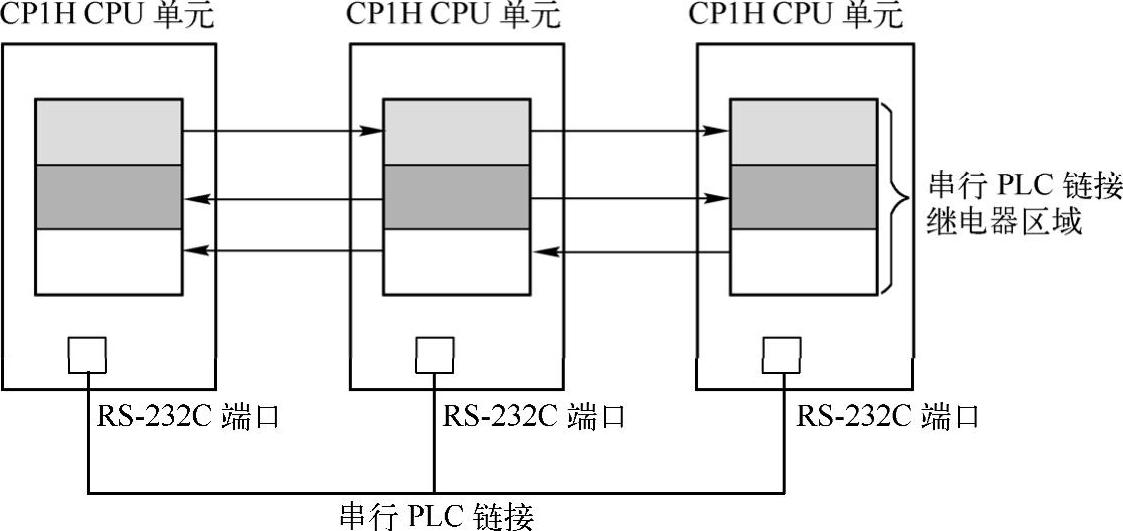

图2-44 串行PLC链接结构示意图

7.DeviceNet继电器区

DeviceNet继电器区的寻址范围CIO 3200～CIO 3799，共600个通道。它是使用CJ系列DeviceNet单元的远程I/O主站功能时，各从站被分配的继电器区域（固定分配时）。通过软件开关可选择以下固定分配区域1～3中的任何一个，见表2-19。DeviceNet链接结构如图2-45所示。

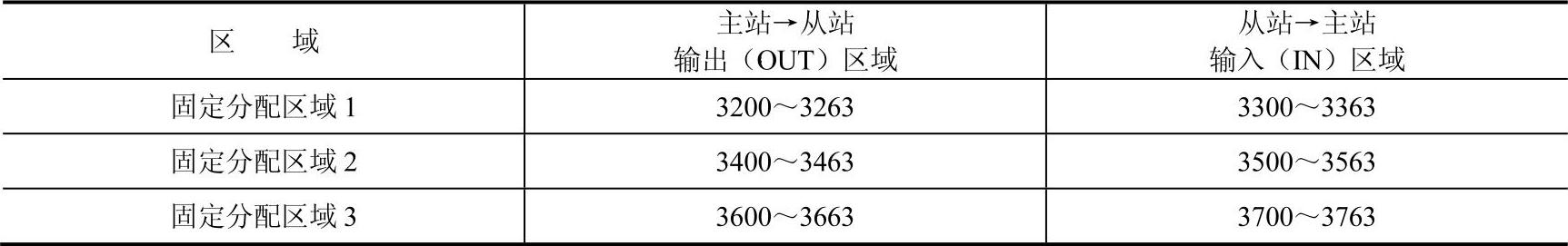

表2-19 DeviceNet继电器分配区域

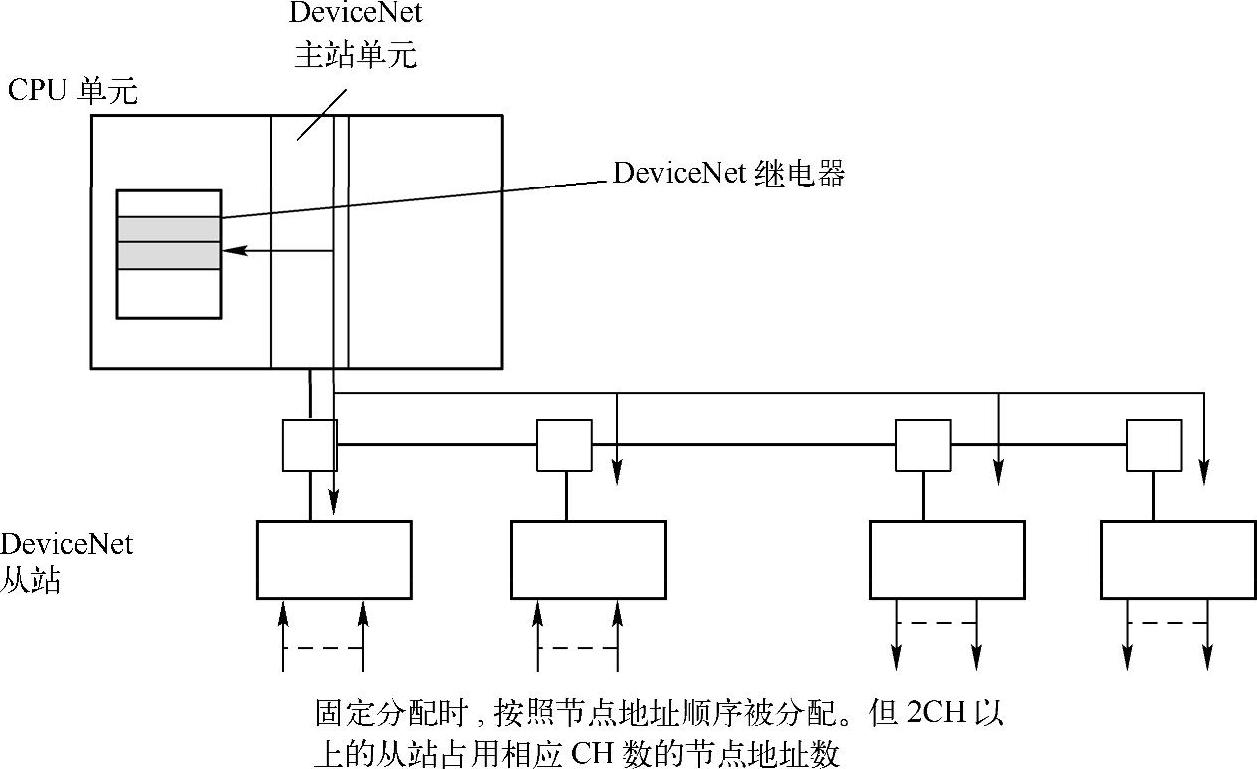

图2-45 DeviceNet链接结构示意图
