1.工作位和工作字

数据区域中的某些字和位无固有用途时，在编程中可以用它们控制其他位。用于这种功能的字或位称为工作字或工作位。大多数（不是全部）未占用的位都可用作工作位。

2.标志位和控制位

一些数据区域包括标志位和（或）控制位。当PLC的某些操作状态发生改变时，PLC会自动地将对应的标志位置为“ON”或“OFF”。少数标志位可由用户设置为“ON”和“OFF”，但大多数标志位只能读，而不能直接控制。

控制位是由用户设置“ON”和“OFF”来控制特定操作的位。用“位”而非“标志”命名的位统称作控制位，例如重起动位就是控制位。

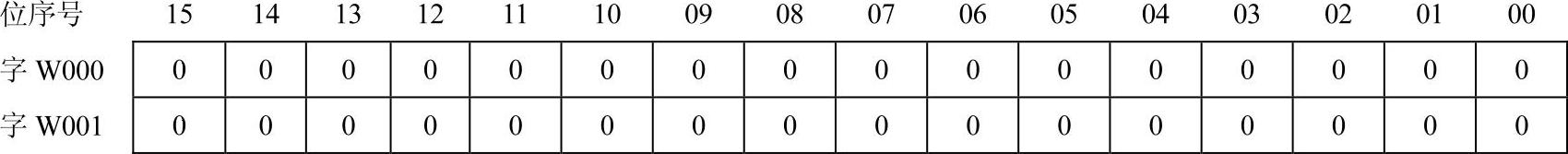

每个数据区域的数据位置都通过地址确定，地址指定了所需数据在区域中的字或位。如CIO、W、H、A和D区域等是由字组成的，每个字由16位组成，依次从右到左编号为00～15。下面列出了字W000和W001，每个字的内容都为0，00位称为最右位，15位称为最左位：

术语“最高位”通常指最左位，“最低位”通常指最右位。但是在某些情况下不能如此简单定义，因为数据的字常分成几部分，每部分用作不同的参数或操作数，如果将不同字上的位连起来组成新字时，最右位就有可能成为实际上的最高位。

DM区和DR区只能读取字，不能定义其中的某一位。而在CIO、H、A和W区中可以存取数据的字或位，这取决于操作数据的指令。

按字指定存储区域时，应包括存储区域简称（如有必要）和3～5位的字地址。若按位指定存储区域时，字地址加上位序号一同组成某个4或5位数的地址，见表2-14。最右的两位数在00～15之间。

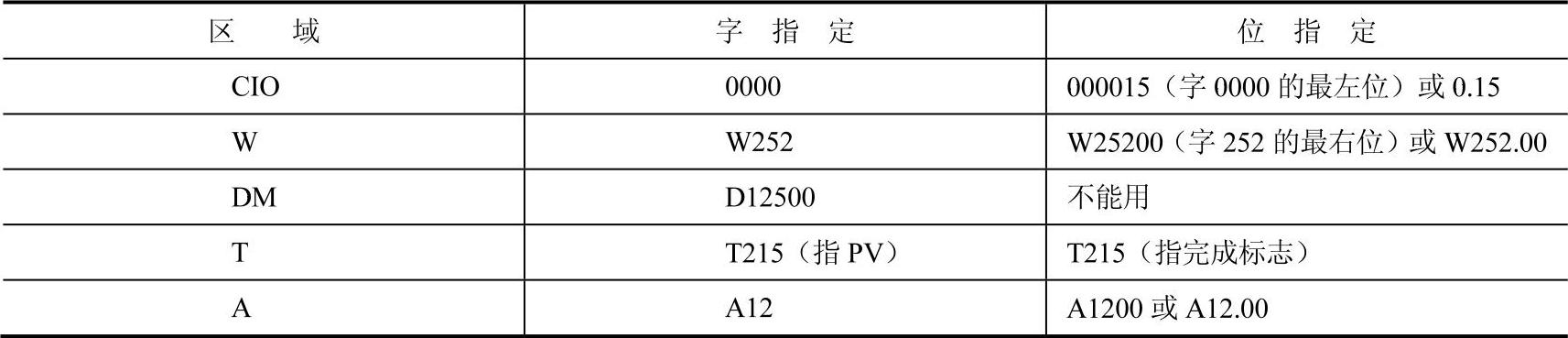

表2-14 数据区字/位指定表

注：相同的T字号（或C字号）可以用来指定定时器（或计数器）的当前值及完成标志位。

3.数据结构

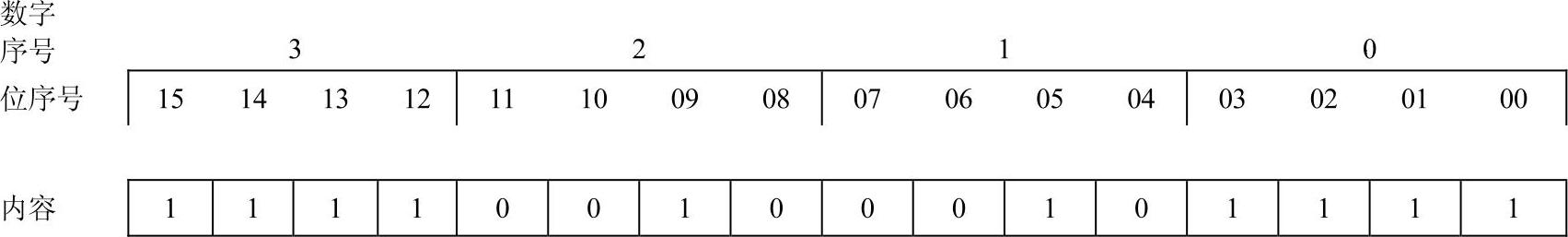

以十进制形式输入的数据用BCD码形式存储，以十六进制形式输入的数据用二进制形式存储。字中每4位代表一位数，每一个十进制数或十六进制数都可以等价地表示成4位二进制。这样，一个字就能表示4位数字，这4位数依次从右向左编号，与二进制位号的对应关系如下：(www.daowen.com)

对于整个字，数字序号为0的数称为最右位数字，数字序号为3的数称为最左位数字。输入数据时，应按要求输入适当的形式。特别是按字输入数据时，究竟是用十进制还是用十六进制输入就要视所用的指令而定了，因此，用户编程时需要认真判断。

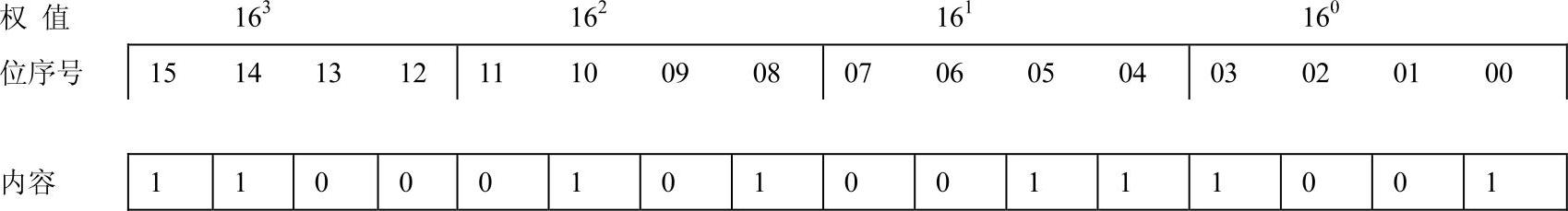

4.无符号的二进制数据

无符号二进制数在CP1H中是标准格式，本书中无特别声明都是指无符号数。无符号数总是表示正的，范围是0（0000H）～65535（FFFFH），8位数字的值范围从0（0000 0000H）～4294967295（FFFF FFFFH），对应关系如下：

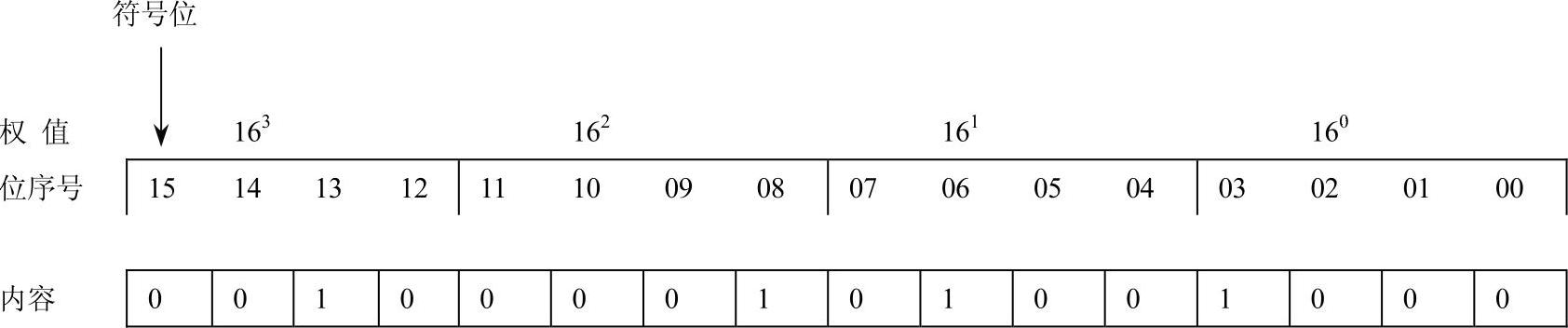

5.带符号的二进制数据

带符号的二进制数可正可负，15位为符号位，15位为“OFF”时表示正；15位为“ON”时表示负。正数范围从0（0000H）～32767（7FFFH），负数范围从−32768（8000H）～-1（FFFFH），对应关系如下：

8位数字的正值范围从0（0000 0000H）～2147483647（7FFF FFFFH），8位数字的负值范围从−2147483648（8000 0000H）～−1（FFFF FFFFH）。

6.不同数制的数据转换

二进制数与十六进制数的转换很简单，每4位二进制数等于一位十六进制数。按从右至左的次序进行转换。

十进制数与BCD码也很容易转换。每一个BCD码数字（即4个BCD位的组）等于一个十进制数字，例如BCD位0101011001010110以每4位为一组从右向左开始转换，二进制数0110对应十进制数6，二进制数0101对应十进制数5，因此对应的十进制数为5656。注意，这与二进制数0101011001010110在数值上是不同的。因为每4位BCD码对应一个十进制数，所以大于9的4位二进制数不能用。例如，二进制数1011不允许出现，因为它对应十进制数的11，不能用一位十进制数字表示；但在十六进制中允许用1011，它等价于十六进制数B。

BCD码与十六进制数之间互相转换的指令，详见第3章。
