CP1HPLC输出单元的工作原理解析

时间:2023-06-17 理论教育 版权反馈
【摘要】:当PLC向该单元某一路输出接通信号时,晶体管导通,使负载回路接通,同时PLC输出还使发光二极管导通,面板上输出指示灯亮。

CP1HPLC输出单元的工作原理解析

1.继电器型输出单元

以CP1H-XA40DR-A继电器型输出单元为例,内部电路结构如图2-29所示。虚线框内为单元内部电路。接线端子与负载连接如图2-30所示。当PLC向该单元某路输出接通信号时,输出继电器线圈接通,同时发光二极管导通,使单元面板上的指示灯亮,输出继电器的接点闭合使外部负载回路接通,L为用户所接负载。

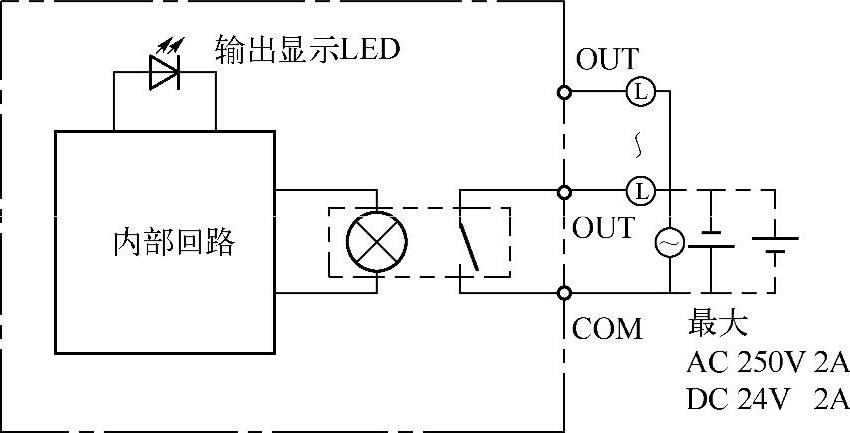

图2-29 继电器型内部电路结构图

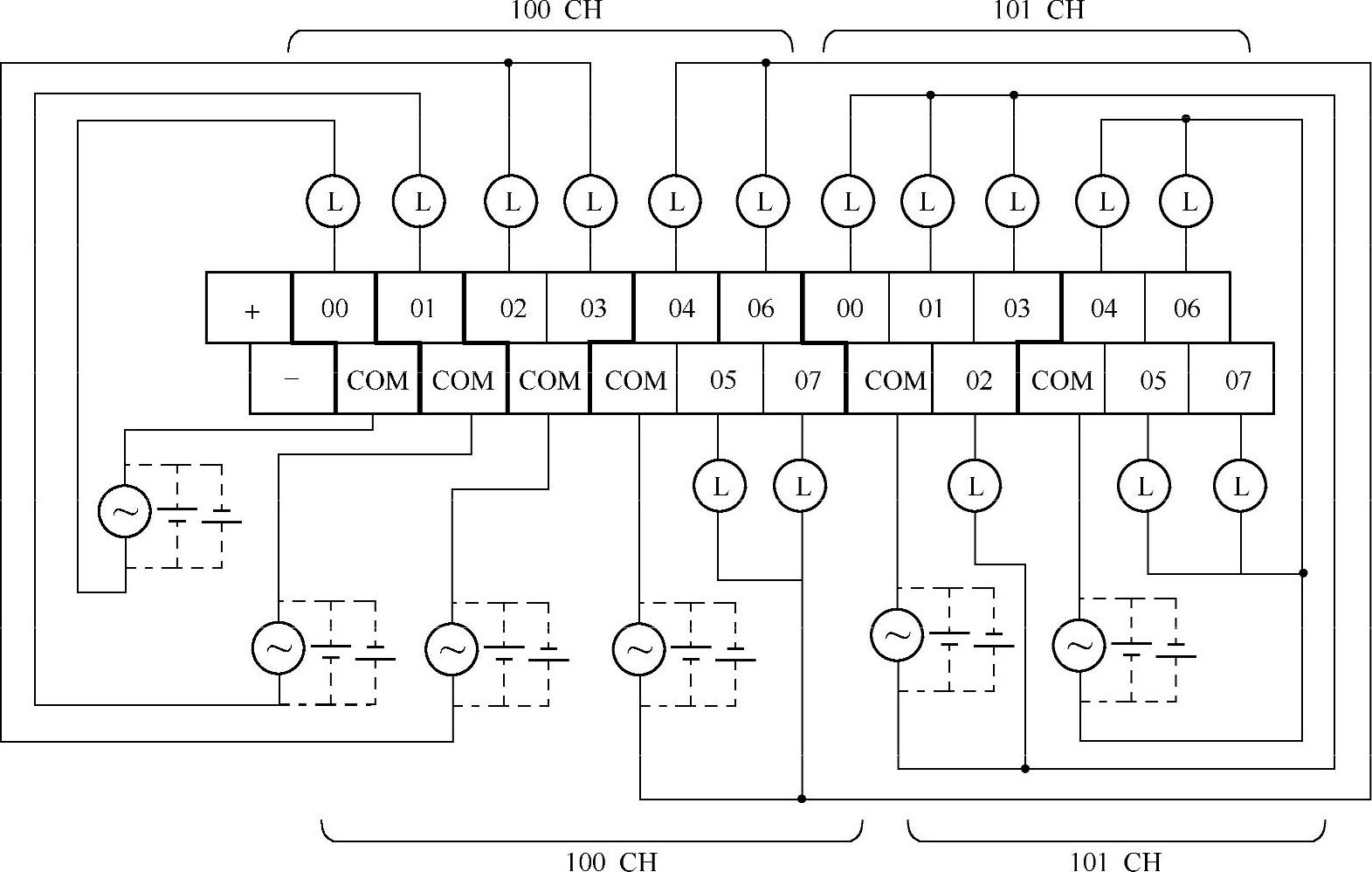

图2-30 继电器型输出端子接线示意图

需注意的是,输出继电器接点只为负载回路接通提供可能,但不能提供负载工作电源,因此需要为每一路负载配置工作电源,图2-30中将AC250V或DC24V电源与负载串联接至输出端子和公共端(COM)之间,电源极性可根据负载要求决定方向。

继电器输出单元的负载电压范围宽,导通压降小,承受瞬时过电压和过电流的能力较强,但是动作速度慢,使用寿命受内部继电器寿命(动作次数)限制。如果系统输出量的变化不是很频繁,建议优先选用继电器型的输出单元。

2.晶体管型输出单元

以CP1H-XA40DT-D漏型晶体管型输出单元为例,其电路结构如图2-31、图2-32所示,虚线框内为单元内部电路。接线端子与负载连接如图2-33所示。源型晶体管型输出单元以CP1H-XA40DT1-D为例,其电路结构如图2-34、图2-35所示,虚线框内为单元内部电路。接线端子与负载连接如图2-36所示。当PLC向该单元某一路输出接通信号时,晶体管导通,使负载回路接通,同时PLC输出还使发光二极管导通,面板上输出指示灯亮。

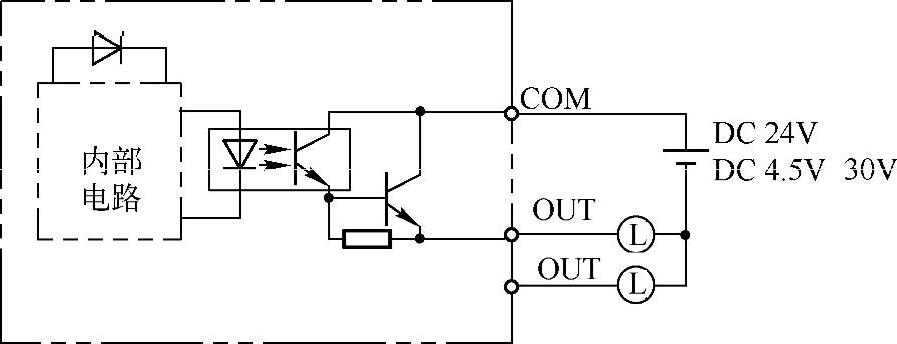

图2-31 漏型晶体管单元100.00~100.07位内部电路图

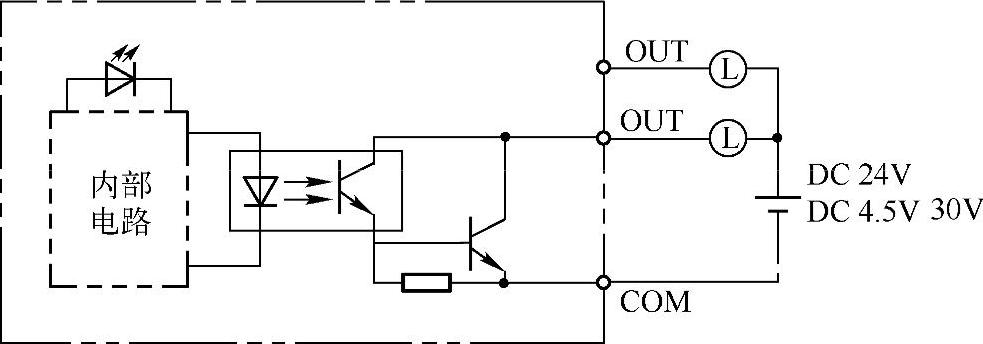

图2-32 漏型晶体管单元101.00~101.07位内部电路图

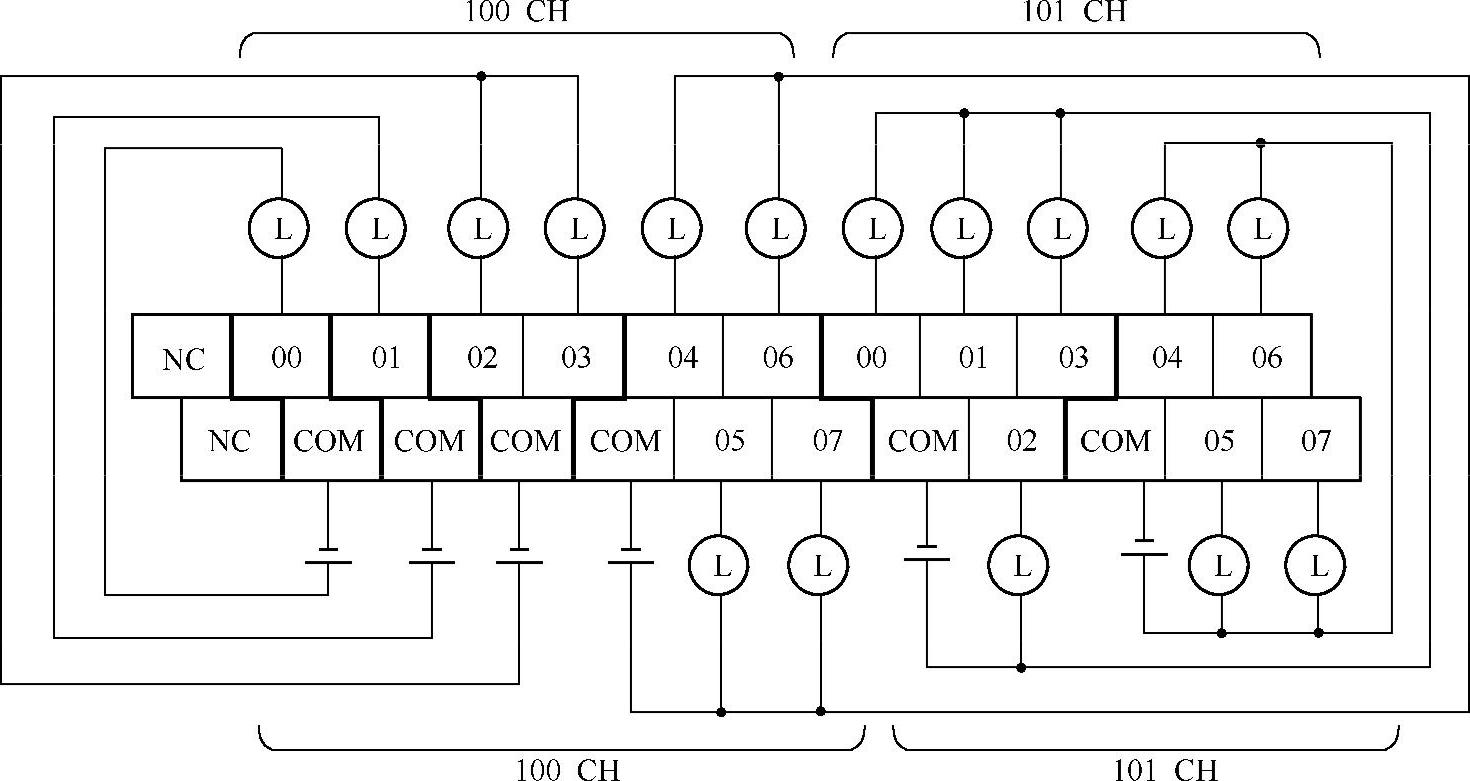

图2-33 漏型晶体管输出端子接线示意图

一般来说晶体管型输出单元只能用于直流负载,它的可靠性高,响应速度快,寿命长,适合于频繁动作的场合;但是过载能力稍差。

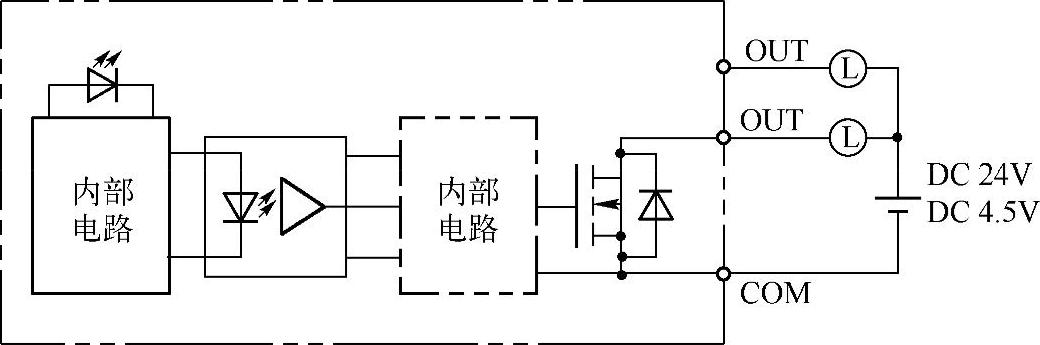

图2-34 源型晶体管单元100.00~100.07位内部电路图

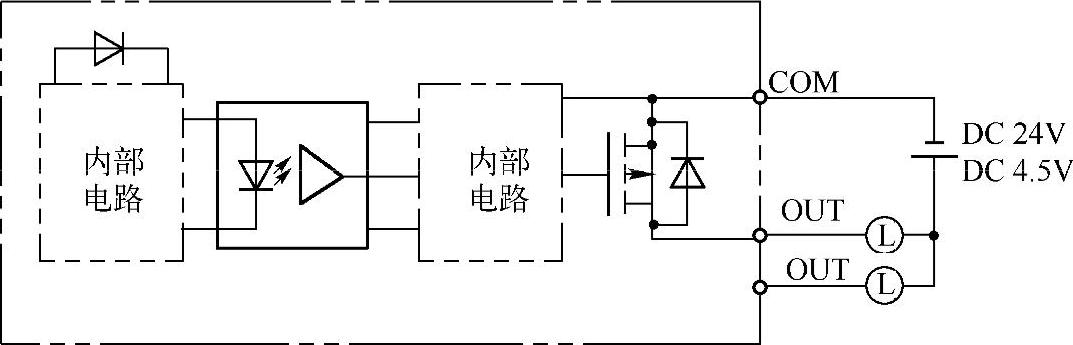

图2-35 源型晶体管单元101.00~101.07位内部电路图

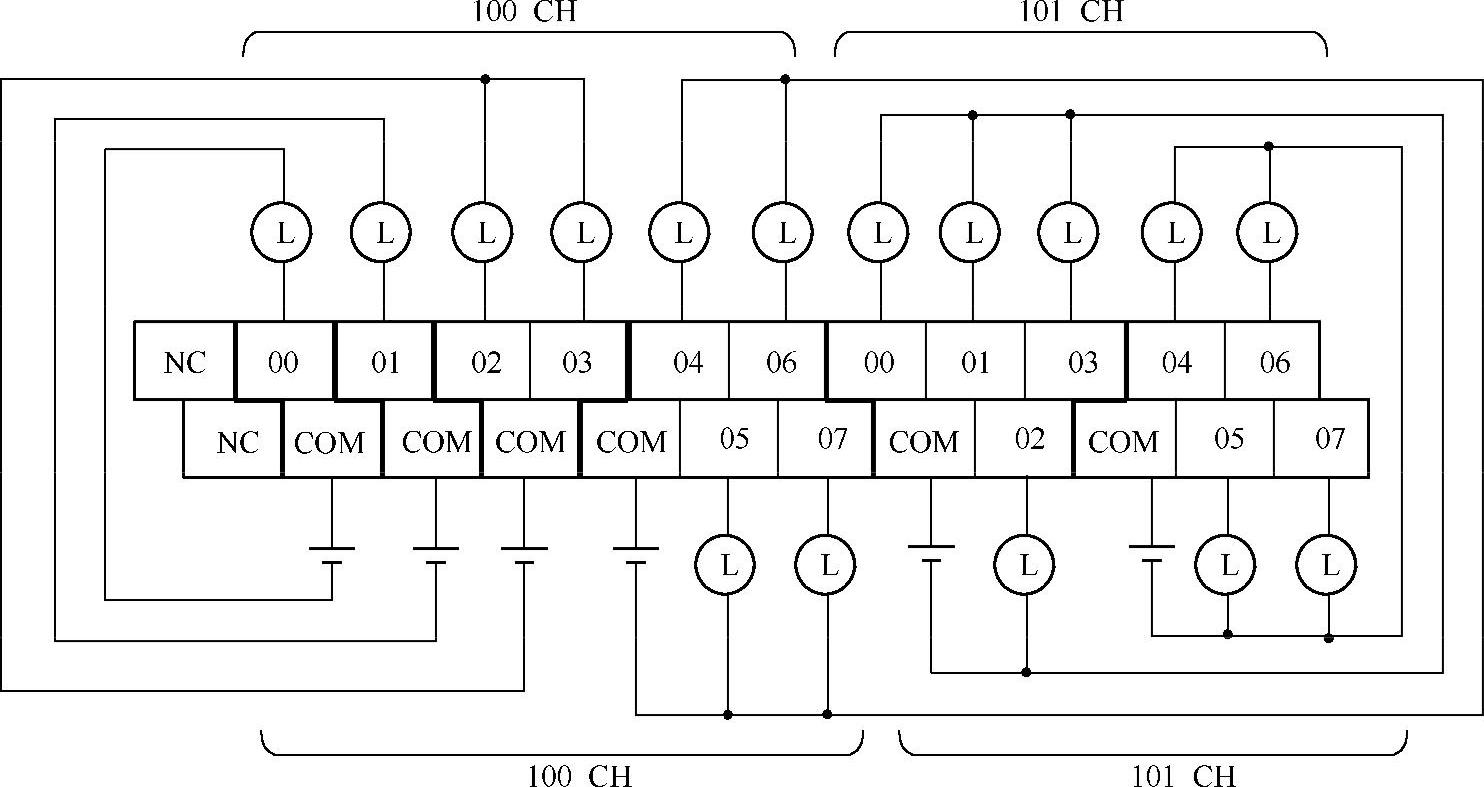

图2-36 源型晶体管输出端子接线示意图

在选择开关量输出模块时,应注意负载电压的种类和大小、工作频率和负载的类型(电阻性负载、电感性负载、机械性负载或白炽灯)。除了每一点的输出电流外,还应注意每一组的最大输出电流。
