以CP1H X/XA型直流输入单元为例。各路输入端的内部结构稍有不同，虚线框内为I/O单元内部电路图，如图2-23～图2-25所示。图2-23中用电阻限流，交流成分经桥式整流电路转换为直流电流，当外部输入触点接通时，光耦合器中的发光二极管导通，光敏晶体管饱和导通，从而将输入信号状态送入CPU，同时显示用发光二极管使输入单元面板上的指示灯亮。当外部输入触点断开时，光耦合器中的发光二极管熄灭，光敏晶体管截止。

图2-26为X/XA型的外部端子接线示意图。使用直流输入单元时需外接直流电源，接线时需将外部输入信号（如开关）的一端与输入单元的接线端子相连，另一端与电源正或负极相连，而电源的另一极与输入单元的公共端子相连。这样I/O电路、I/O现场连线端子和I/O状态显示实现了“三位一体”。图2-23～图2-25中所标“内部电路”的方框内为I/O总线接口电路。

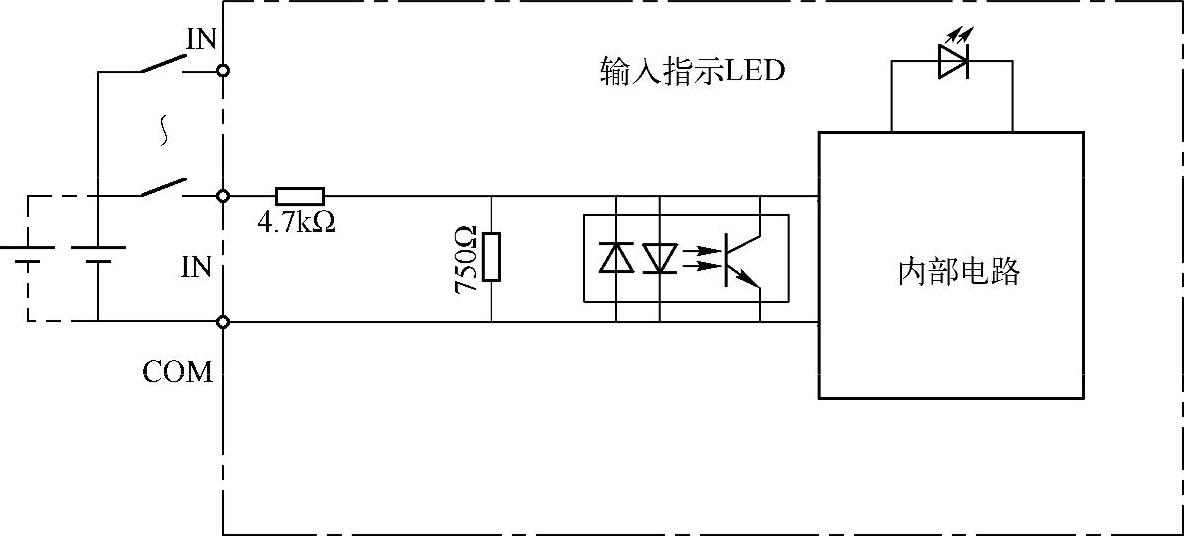

图2-23 直流输入单元0.04～0.11位内部电路图

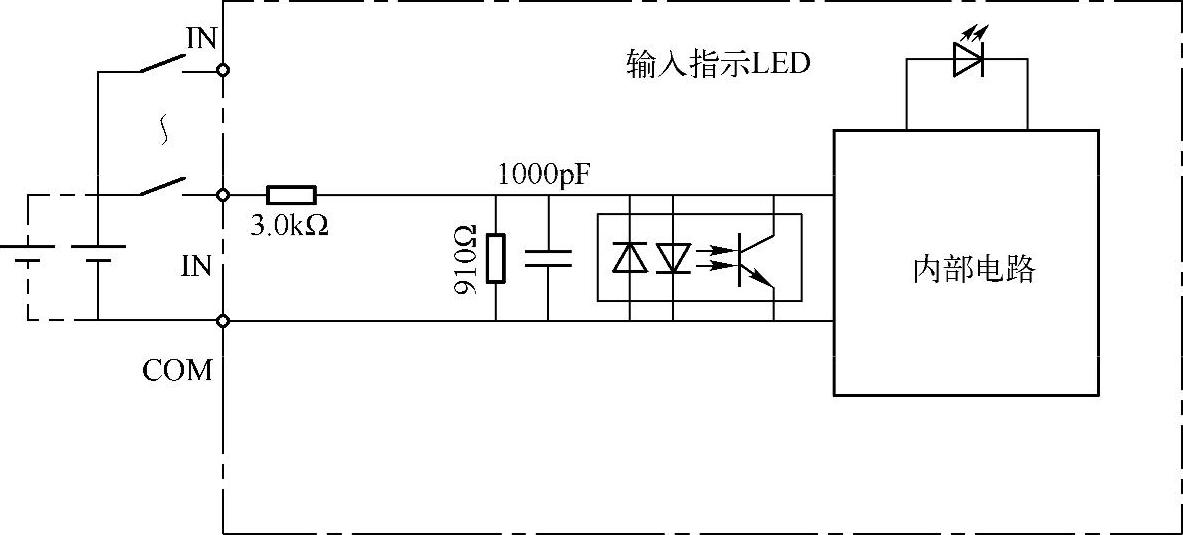

图2-24 直流输入单元0.00～0.03位/1.00～1.03位内部电路图(www.daowen.com)

图2-25 直流输入单元1.04～1.11位内部电路图

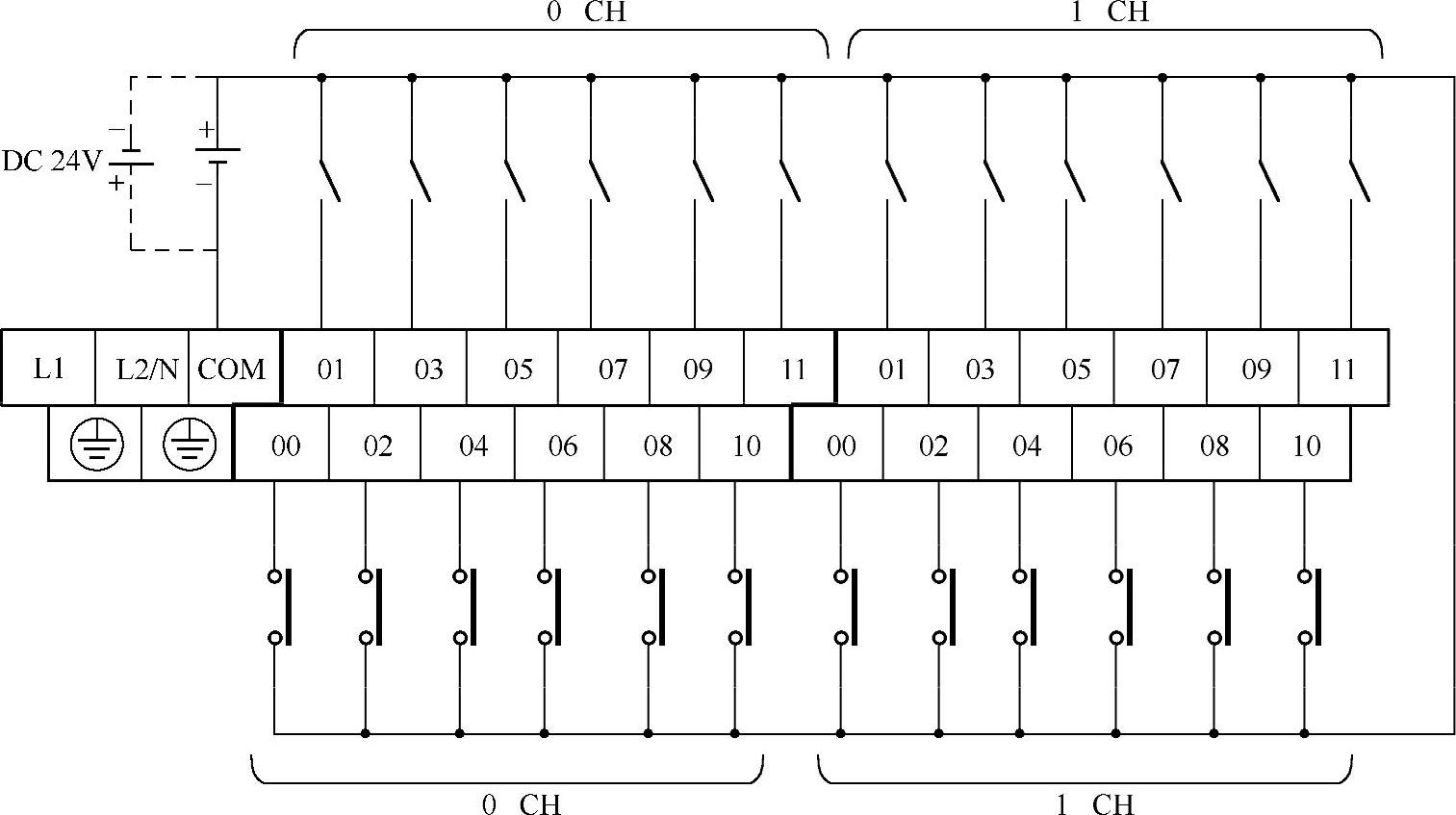

图2-26 X/XA型外部端子接线示意图
