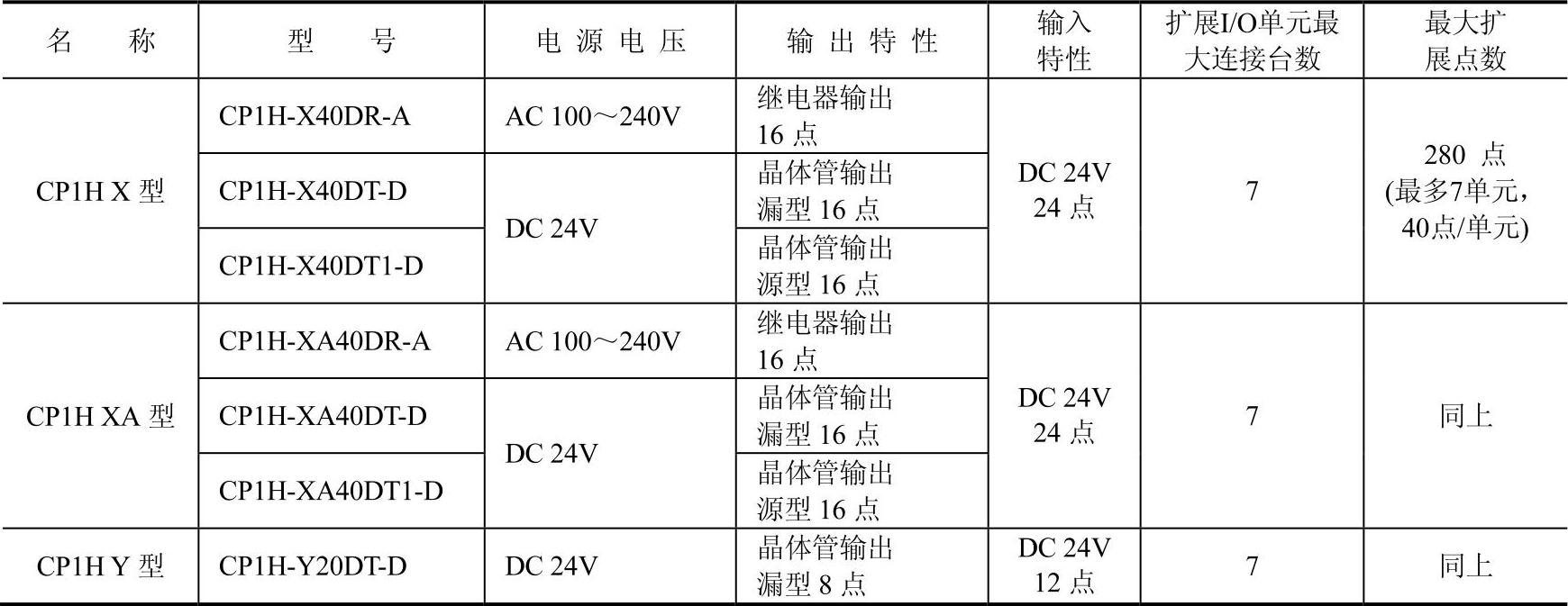

CP1H CPU单元包括基本型（X型）、模拟量型（XA型）和脉冲型（Y型）三种类型，各种CPU单元的基本指标见表2-1。

表2-1 CP1HCPU单元的基本指标表

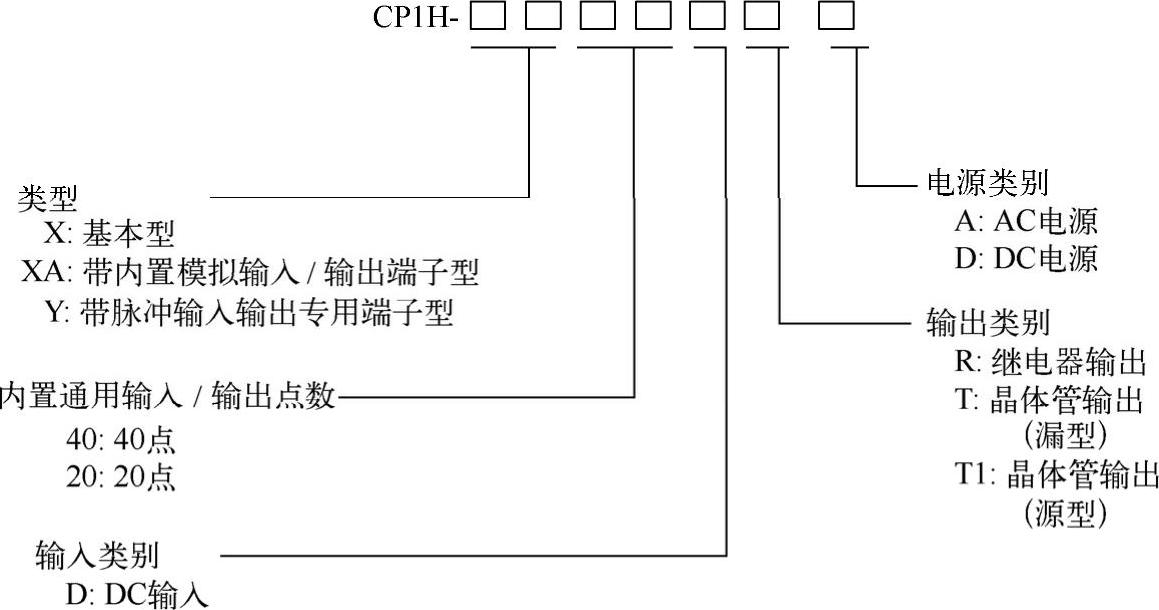

CP1H PLC的CPU单元型号的含义如图2-2所示。

图2-2 CP1H CPU单元型号示意图

1.X型CP1H的CPU单元

X型为CP1H系列PLC的标准型。其主要特点如下：

1）CPU单元本体内置输入24点、输出16点，实现4轴高速计数、4轴脉冲输出。

2）通过扩展CPM1A系列的扩展I/O单元，CP1H整体最多可扩展至320个I/O点。

3）通过扩展CPM1A系列的扩展单元，可以实现功能扩展（如温度传感器输入等）。

4）通过安装选件板，可以实现RS-232C通信或RS-422A/485通信（用于连接PT、条形码阅读器、变频器等）。

5）通过扩展CJ系列高功能单元，可以向上位或下位扩展通信功能等。

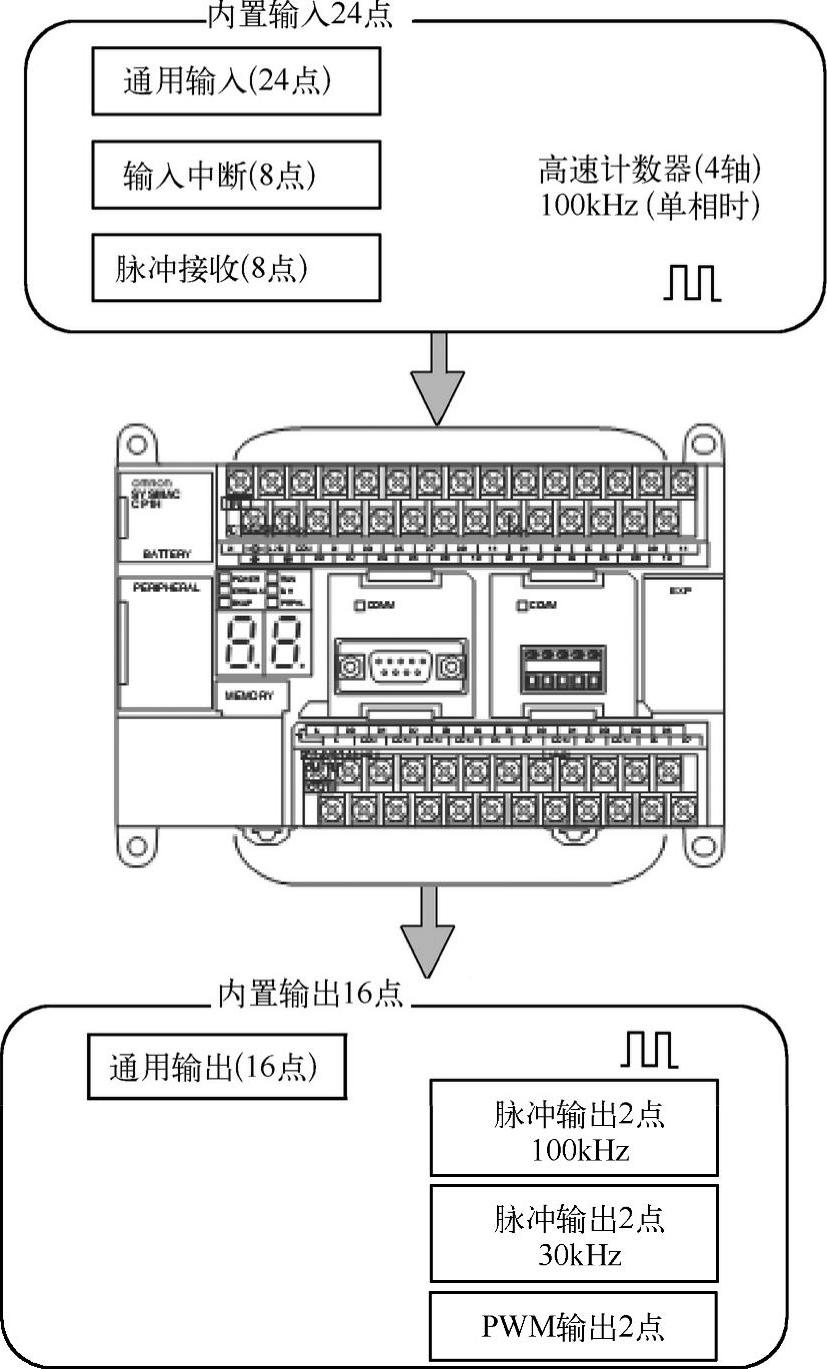

此外，X型CP1H的每个I/O点还可以通过系统设定来确定其使用状态，这些状态包括通用输出、输出中断、脉冲接收、高速计数等。也可以通过指令在通用输出、脉冲输出或PWM输出中选择某一状态，如图2-3所示。

图2-3 X型CP1H的功能图(www.daowen.com)

2.XA型CP1H的CPU单元

XA型CP1H在X型的基础上增加了模拟输入/输出功能。其主要特点如下：

1）CPU单元主体、I/O单元扩展和其他扩展单元和X型CP1H相同（具体功能参见X型）。

2）XA型CP1H内置了模拟量电压/电流输入4点和模拟电压/电流输出2点。

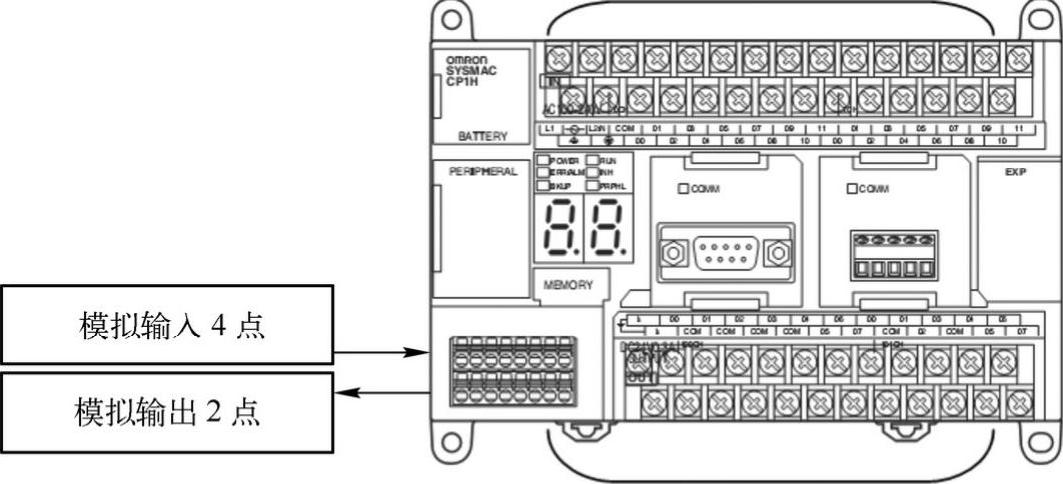

此外，XA型CP1H的每个I/O点设定也与X型CP1H相同，如图2-4所示。

3.Y型CP1H的CPU单元

Y型CP1H与X型不同，它限制了内置I/O点数，取而代之以脉冲输入/输出（频率为1MHz）专用端子。其主要特点如下：

图2-4 XA型CP1H的功能图

1）CPU单元主体内置输入12点、输出8点，可实现4轴高速计数和4轴脉冲输出。根据机种，可配备最大1MHz的高速脉冲输出，线性伺服也可以适用。

2）通过扩展CPM1A系列的扩展I/O单元，CP1H整体最大可扩展至300个I/O点。

3）其他功能与X型、XA型CP1H相同（具体功能参见X型）。

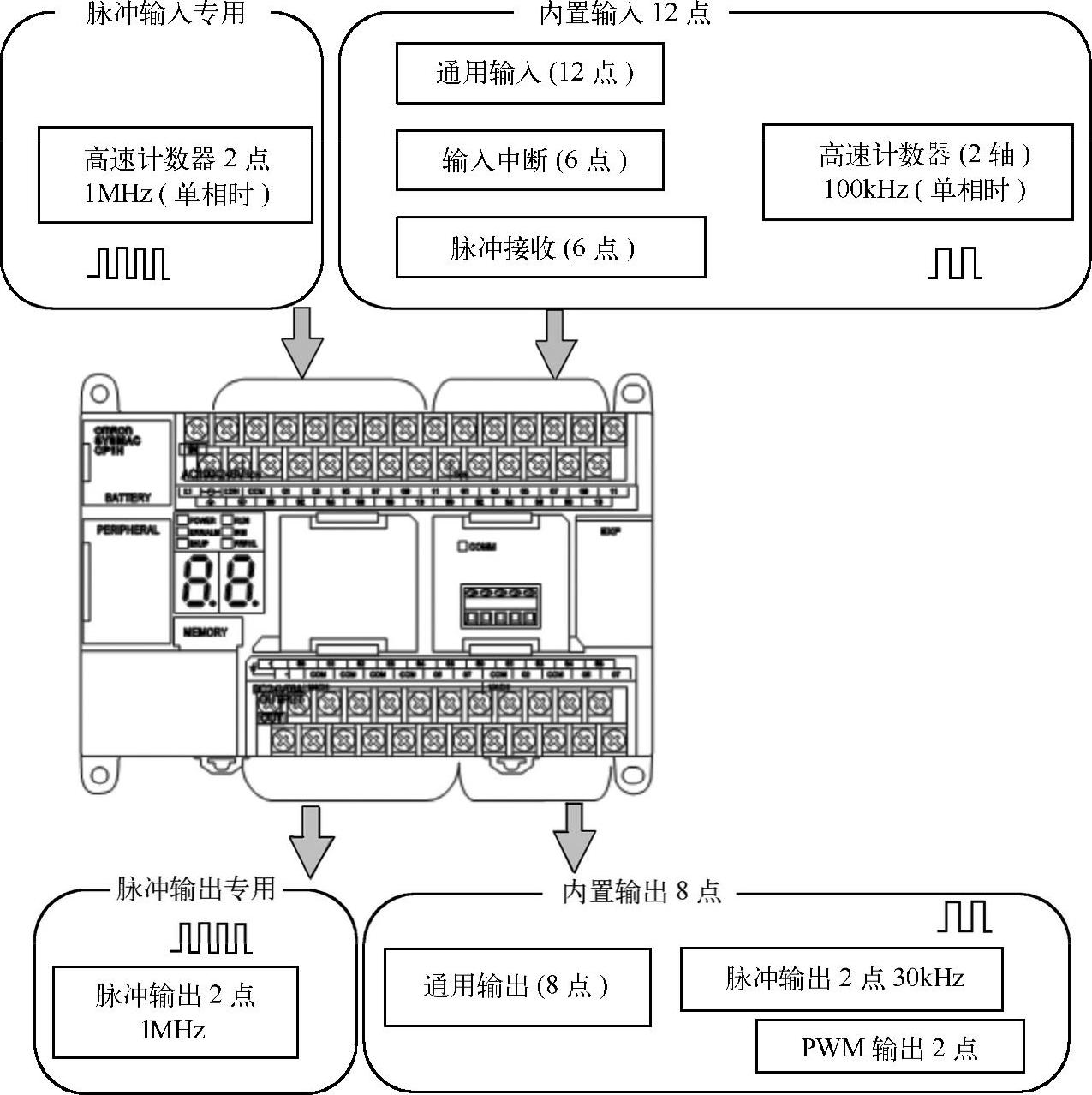

此外，Y型CP1H的每个I/O点设定也与X型、XA型CP1H相同，如图2-5所示。

图2-5 Y型CP1H的功能图
